艾默生网络能源有限公司监控产品部    罗记龙

一、 问题的提出

由于各种原因，电信行业运营商网上运行的动力环境集中监控系统（以下简称：监控系统）常常不只一个厂家的系统，而且一般各厂家的系统都根据自己的硬件系统，开发了不同的应用软件。不同厂家的系统不能简单的共享数据与操作、管理平台，不便于集中维护与管理。目前，只有中国移动公司出台并执行了不同厂家的监控系统互联规范，即：A、B接口规范，其中：“A接口互联”是从底端SU互联，成本较高，需要增加协议处理硬件和电脑，施工面积大，周期长；“B接口互联”是从监控站SS互联，只需要增加电脑和软件，成本较低，施工面积小、难度小、周期短。

不管哪种互联方式，都需要接入和接出厂家的系统处于稳定运行状态，系统的互联只能实现集中监控与集中管理，不能解决任何一方系统自身的问题。要解决系统自身的问题，只能通过系统改造、升级或替换。

经过几年的测试、试点与运行，中国移动、中国联通、中国网通、中国电信都不同程度地以这样两种方式进行了监控系统的互联，效果尚可。

二、 互联方案描述

按中国移动A、B接口的规范，两个厂家动力环境监控系统的互联，一般按如下方式进行：

（一）、数据部分：

现具备两种互联方案，即：底端接入方案（A接口）与系统接入方案（B接口）。为准确定义两种方案的实质差别，可参照下图进行理解。

图1、动力环境监控系统组织结构图

1、          底端接入方案（A接口）

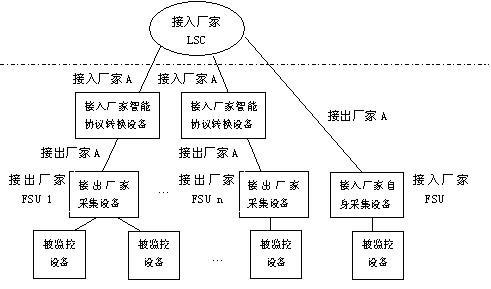

图2、底端接入方案原理图

底端互联方案的实质，就是接入厂家通过协议转换设备，将接出厂家SU的A接口协议转换为接入厂家SU的A接口协议，之后由接入厂家的SS进行接入。具体操作时方式如下：

A、通过增加智能协议处理设备，把被接入厂家的采集器、智能协议处理设备都当做智能设备（如：智能电源）对待；

B、被接入厂家的SU、SS各级电脑的软件都替换成接入厂家的软件，当电脑需要更

新时，同时要更新电脑和操作系统平台；

C、从被接入厂家的采集器往前端的传感器、变送器保持不变，施工走线除了新增加

的部分也不改变，但遇到老的采集器、传感器、变送器有损坏时，优先考虑替换原厂家的相应型号的产品，不能找到原厂替换品时，也可采用接入厂家的同类、同等/或更高 性能的产品替换；

D、值班界面：系统整合后，值班人员只需要熟悉接入厂家的软件界面，享受接入厂

家软件提供的全部功能；

E、后期维护界面：一般是谁提供的硬件和软件依然由谁负责。但具体操作时需要客

户、接入、接出三方协调。

2、系统接入方案 （B接口）

系统互联方案的实质就是厂家1的CSC通过B接口对厂家2的SS进行接入。

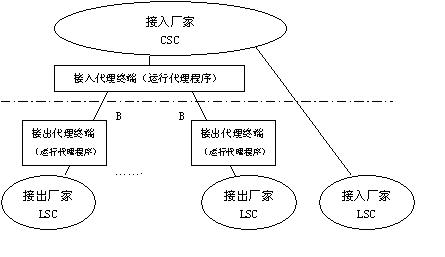

                          图3、系统接入方案原理图

具体操作时方式如下：

A、通过软件的方式进行2个厂家监控系统的互联，接入的位置在被接入厂家的SS级，需要另外为每个被接入的SS增加一台电脑，用于系统互联；

B、SS级运行被接入厂家的应用软件，CSC运行接入厂家的应用软件；

C、从被接入厂家的SS级到SU级的各级硬件、软件设备保持不变，无须进行SU级的施工走线（系统有故障、需要维护除外），遇到老系统的采集器、传感器、变送器有损坏时，优先考虑替换原厂家的相应型号的产品，不能找到原厂替换品时，也可采用接入厂家的同类、同等/或更高性能的产品替换，但替换后的部分不再接到被接入厂家SS，而是逐步改接到接入厂家的SS中。

D、值班界面：系统整合后，值班人员需要熟悉2个厂家的软件界面。SS级可能有2个厂家的软件呈现/界面，但CSC级只有接入厂家的呈现/界面。

E、 后期维护界面：一般是谁提供的硬件和软件依然由谁负责。但具体操作时需要客户、接入、接出三方协调。

（二）、图像部分：

由于目前业内无互联标准，各厂家的图像编解码技术和格式标准存在很大差异，而且早期出现的“硬件编码、硬件解码”的图像系统，如：2M图像系统、会议电视系统等，与后期才出现的IP图像系统（一般为“硬件编码、软件解码”，也有部分为“软件编码、软件解码”）难以进行平台统一。因此，目前尚无成熟的图像系统互联解决方案。建议：通过图像远程终端的方式，将不同厂家的图像监控系统集中到一个统一的监控中心进行管理，但各厂家的系统相互独立并行运行，各司其职。

（三）、两种接入方式比较

	底端接入	系统接入
系统构成	软件方面，相当于一套系统，硬件方面有多个厂家的产品	软件和硬件都是多套系统的融合
数据采集	接入系统通过协议的方式参与对数据的采集	数据采集由接出系统保证
系统功能	由于接入系统参与数据采集，根据功能需要进行数据存储，能保证全部功能的实现	数据采集与存储取决于接出系统，因此在接入系统中可能存在部分功能无法提供
开发要求	接出厂家提供协议，仅由接入厂家进行开发	由互联厂家共同开发软件并遵循标准规范检验
投资成本	前期需投资底端接入设备，且后期接出厂家每扩容一个站点，仍需同时投资接出厂家相应转换设备，投资较大；	前期投资主要集中在互联软件和计算机上，后期接出厂家扩容无需追加相应接入方面的投资，投资较小；
维护难度	软件：维护人员只需熟悉和掌握一套系统，维护难度较小。 硬件：需要熟悉多个厂家的硬件	软件：维护人员需要熟悉和掌握多套系统，维护难度较大。 硬件：需要熟悉多个厂家的硬件
维护界面	被接入的厂家：负责自身SU硬件和软件（底端软件）的维护，更换坏件等，在不能提供坏件的更换时，采用接入厂家同等功能的产品替换； 接入厂家：负责除被接入厂家系统部分的维护工作	被接入厂家：负责自身SU-SS的各级软件、硬件、B接口软件的维护工作； 接入厂家负责：自身SU-SS的各级软件、硬件、B接口软件的维护工作以及CSC的软件、硬件的维护工作。
应用场合	1、             其中一个厂家的系统很不好，需要采用另一厂家的系统逐步替换老系统；此时需要现场勘测，确定哪些能利用，哪些不能利用； 2、             其中一个厂家的系统尚好，但后续的维护跟不上（维护能力、公司变更等）	1、             多个厂家的系统都还可以，但需要组建CSC集中监控中心进行统一管理；

三、  艾默生公司历史接入接出情况

艾默生公司作为动力环境集中监控系统行业的领头羊，先后为通信行业各大运营商解决了系统的各类互联问题，为行业厂家向客户提供了一个统一的平台。主要实例有：上海长途局、山东联通、西安电信、四川德阳电信、深圳电信、福建电信、广西移动、江苏泰州电信、云南移动（8个SS）、湖南网通、浙江宁波电信、河北承德和邯郸网通、河北石家庄网通、河南移动、江西移动、绍兴移动、九江移动、江苏扬州电信、江苏常州移动

附：监控系统接入联调实施办法

1、目的

           为保证顺利的开展互联多厂家监控系统。

  2、基本条件

       在满足如下条件时，接入方可启动系统互联工作：

（1）参与互联的监控系统运行正常，系统为二级结构，已通过需方初验。

（2）互联厂家的接口软件先自行测试，向需方提供测试报告并通过。

（3）在需方协调下，互联厂家必须各派1~2名技术人员到现场参与联调工作。

3、工作责任

 双（或多）方工程技术人员到达现场后，首先做好联调准备工作。在联调过程中，双（或多）方应积极配合，共同完成监控系统互联。需方负责总协调，如发生纠纷，则由需方协调处理。

4、联调启动及结束时间

       （1）联调开始：在第2条基本条件具备的情况下，可启动系统互联工作。

       双方进场时间，由双方厂家协商，需方负责协调。多方互联时，进场时间由接入方根据进展与各个被接入方进行协调，并与需方商议。

       （2）联调说明：如果由于特殊原因（如对方厂家软件存在问题，迟迟未能到达现场等），导致联调启动后进展缓慢或无法联调，只能中断联调。再次进场时间由厂家与需方共同商议解决。

       （3）联调结束：联调成功后，并在接入方认可被接入方系统的前提下，方能结束调试。

5、验收标准

       两（或多）厂家的监控按照接口协议联调成功后，由需方主持进行验收工作。两（或多）厂家应保证现场有技术人员在场。

6、维护协议

       联合后的系统故障定位应双方共同确定，被接入方有责任配合维护工作。如果被接入厂家无法进行一定的配合，接入方在保证自己系统正常的前提下，没有责任来维护被接入方的系统。
