数据中心布线系统可靠性探讨
[ 通信界 | 康宁光通信产品管理部 盛国庆 | www.cntxj.net | 2018/11/18 11:47:59 ]

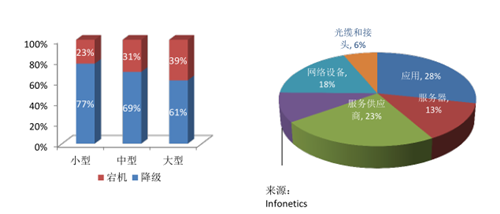

数据中心管理员最大的担心之一是系统宕机,系统宕机会带来巨大的损失(图一)。光缆、接头、网络设备以及应用和安全等问题都会引起系统的宕机(图二)。虽然网络布线和接头只占宕机总时间的6%,布线系统却能够影响网络设备,安全和服务器。因此合理地选择布线系统可以最小化降低网络宕机时间。



典型的数据中心采用预端接的主干光缆和即插即用的模块。这些预端接的主干光缆由室内光缆和MTP接头在工厂组装。为了保证布线系统可靠性,数据中心使用的预端接产品必须满足TIA/EIA 568-C.3的标准,以及IEC 61300-2-22光纤互连器件和无源器件--基本测试和测量程序第2-22部分对温度变化的性能测试。

TIA/EIA 568-C.3标准

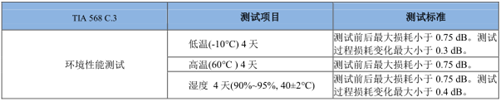

TIA/EIA-568.C.3标准包含了布线系统中光缆接头,适配器和光缆组件的光学,机械和环境性能要求,环境性能要求如下表,本文主要比较了环境性能测试的结果。



IEC 61300-2-22标准

IEC 61300-2-22标准光纤互连器件和无源器件--基本测试和测量程序第2-22部分对温度变化的性能测试如下:



测试样品

o康宁主干光缆:5 套 12芯的MTP 主干,长度100米,每根主干光缆监测3根光纤。

oY公司主干光缆:2套 12芯单模MTP 主干,一套长度50米,一套长度100米,每根主干光缆监测3根光纤。

测试过程和结果

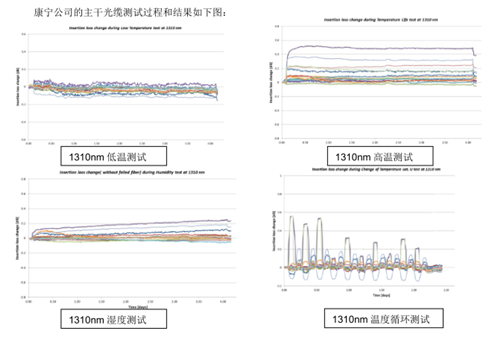

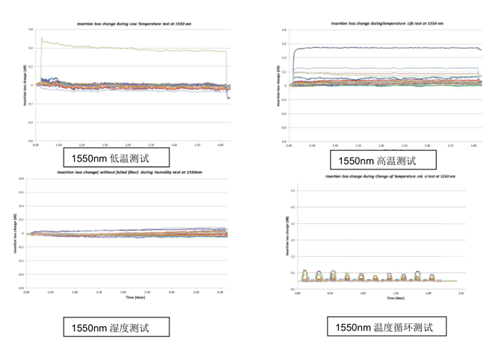

康宁公司的主干光缆测试过程和结果如下图:

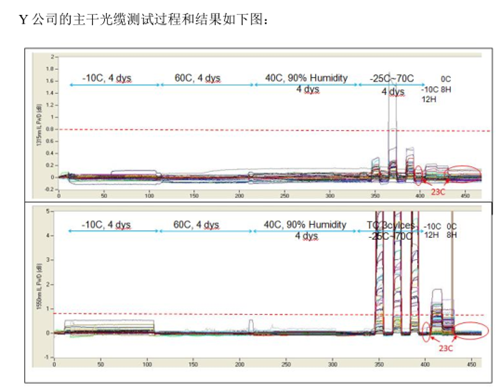

Y公司的主干光缆测试过程和结果如下图:



康宁和Y公司的主干光缆都通过了TIA/EIA 568-C.3的测试标准,也通过了IEC 61300-2-22 cat. U的测试标准。Y公司主干光缆的插损在低温(-20℃)时超过了5dB,主要原因是外皮在低温收缩引起。ANSI/ICEA S-83-596室内光缆标准对于光缆的缆皮收缩率要求是低于5%。取样长度15CM,在样品两端做上可测量记号, 并记录记号间的长度,放入85℃ 烘烤4H,取出后常温放置1H,测量两记号间长度。

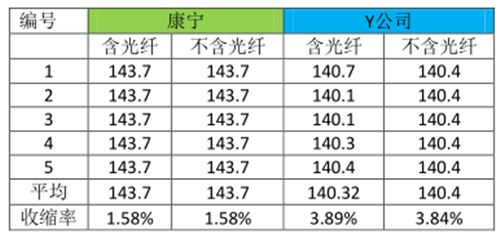

从这个测试结果可以发现Y公司的缆皮收缩率是康宁公司的2倍以上。缆皮收缩导致光纤宏弯产生宏弯损耗,缆皮收缩率大的主干光缆在低温存储或航空运输中,缆皮收缩对光纤产生应力,对于数据中心布线系统长期可靠性产生风险。



1作者:康宁光通信产品管理部 盛国庆 来源:光纤在线 编辑:顾北
