张建平，李贻军，纪建设，杨　贵

　　（许继昌南通信设备有限公司，河南　许昌461000） 　

　　摘　要：SF－950光纤收发信机设备采用光纤作为通道。它独立于电力系统故障的特点，以及光纤通道具有较高的传输速率和较强的抗干扰性能，使它的传输可靠性得到极大的提高。文中主要介绍SF－950的技术特点、工作原理及应用方式。
　　关键词：复杂可编程逻辑器件；　光纤通道；　分组码；　全球卫星定位系统

1　SF－950的技术特点
　　SF－950采用分组码编解码技术，借助专用光纤通道、复接PCM设备或复接PDH／SDH设备等进行传输，具有全球卫星定位系统（GPS）校时功能，同时加入事件记录功能（时间精确到毫秒级），减少了装置的配置工具数量和硬件电路，提高了设备、电缆和传输的可靠性。SF－950可与高压线路保护配合，构成高频闭锁式、允许式或远方跳闸等保护方式，使保护信号的传输更快、更可靠、更安全、更经济。
　　SF－950中所使用的误码控制程序的设计可保证使用任何传输媒介都能完成所需的连接，并且出口有多种速率通道可供选择，误码控制程序还保证了完全的安全性，从而不至受到通信设备在异常操作情况下所产生的任何信号的干扰。
　　SF－950采用了许多新技术、新原理、新器件，整机具有以下技术特点：
　　（1）逻辑控制部分和维护接口部分采用复杂可编程逻辑器件实现，性能稳定；（2）采用RS－232串口可方便地进行参数设置，方便现场调试；（3）可选用三种传输通道：专用光纤通道、64 kbps PCM复接通道、2．048 Mbps PDH／SDH复接通道；（4）采用分组编码解码方式，传输可靠性强；（5）光通道采用主备用工作方式，可以实现自动切换；（6）具有事故记录功能，方便现场对事故判断及分析；（7）具有GPS对时功能，保证事故记录时间的准确性。

2　SF－950的工作原理
2．1　机械结构
　　 SF－950共有四个槽位，19″4U机箱。每个插件 都接有接地排和屏蔽板，可靠性、安全性满足IEC834－1的要求，电磁兼容性满足GB／T－14598的要求。
2．2　系统概述
　　大多数保护应用中，命令必须双向传输，相应的，由SF－950所提供的命令通道也是双向的。为实现这一点，（1）在保护接口部分，先对开／关命令信号进行采样、延时等处理，送给数据处理部分进行编码输出为64 kbps和2．048 Mbps的信号，同时将信号送给光纤接口部分进行编码，光电转换成8．448Mbps光信号；（2）对输入的光信号进行解码，转换成电信号，再对64 kbps信号进行解码，并控制命令输出。
2．3　功能插件

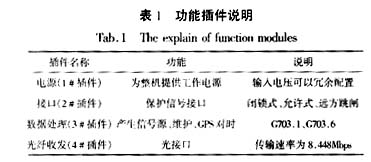

　　 SF－950功能插件介绍如表1。

2．4　工作原理和主要特点
　　SF－950采用编解码调制方式，正常运行时输出速率为64 kbps（G703．1）的码型信号，此信号用于对通道进行监视，当通道故障时发出告警信息。电力系统出现故障时，由保护装置送来的启动发信动作，控制SF－950启动发信，输出速率为64 kbps的另外一种码型信号，解调回路将收信信号送到保护装置，供保护装置对线路故障进行判断。　　

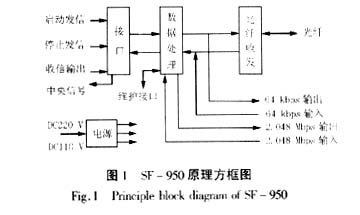

　　SF－950的原理方框图如图1所示，正常运行时，装置由“数据处理”插件产生64 kbps编码信号通过复接PCM设备或“光纤收发”插件后送入通道（或产生速率为2．048 Mbps的编码送给PDH／SDH设备）。当电力系统出现故障时，保护装置启动元件动作，送来“启动发信”空接点，该信号经“接口”插件转换，控制“数据处理”插件，送出另一组64 kbps的编码信号，同样通过复接PCM设备或“光纤收发”插件，向光纤通道发送信号（或送出另一组2．048 Mbps 编码信号，向PDH／SDH设备发送信号）。

　　从光纤通道接收的光信号经过“光纤收发”插件的接收回路，将光信号变成64 kbps的电信号（或者从PCM设备接受的64 kbps数字信号或者从PDH／SDH设备接收的2．048 Mbps数字信号）经过“数据处理”插件解调，输出收信信号，再通过“接口”插件驱动输出继电器，输出“收信输出”接点，送给保护装置。

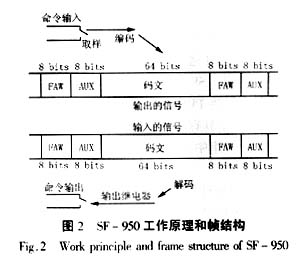

　　SF－950的帧结构如图2所示。每个帧包括帧定位和一个用于辅助信息的字节，两者的长度均为8 bits。这些8位后接着用以传送保护命令的8位字节分组码（64 bits）称为码文。一个帧中的比特数为80，而帧时间为1．25 ms。
　　每1．25 ms对命令输入采样。在开始发送码文之前先对命令信号进行采样。命令状态为2种，采样产生2种可能的输入状态中的一种。相应的，传送对应其采样结果状态的2种不同的码字。由工作原理可知具有如下特点：（1）发信的延时在0～1．25ms之间变化，其确切时间取决于从命令输入状态的变化到下一采样的时间间隔；（2）传送64 bits需要1ms；（3）上述两个延时的总和，即保护系统的误码控制延时的值为1～2．25 ms。
　　考虑到接口电路所产生的延时时间，可得出SF－950延时小于5 ms。
　　SF－950命令码文采用的是分组码。分组码的理论提供了从一切可能的大量64 bits序列中选出64 bits码文的多种方法。这些方法最重要的目的是找到一组序列，其中的任一码文在尽可能的码位上都不同于其他码文。两个码文间不同的码位数称为码距。用于找出64码字的程序往往是将编码理论的已知方法与为达到通信网络中必要的安全性（抗信号劣化）所需的具体措施相结合。保护分组码最重要的特征是有最小码距，即不同比特数最少的两个码字间的距离最相似。SF－950保护码的最小码距为32。

　　SF－950从以下三个方面保证了命令信号传输的可靠性：（1）采用64位分组码，最小码距为32，可见将命令的一种状态误判为另一种状态的可能性是很小的；（2）命令解码中有码型纠错功能，即使在传输过程中产生了一些误码，也能正确接收，有效地防止命令的丢失；（3）在命令发送和命令接收支路中可由维护软件加入延时（0 ms，2 ms，4 ms或6 ms），可有效地抑制干扰信号，防止命令的误收。
2．5　SF－950维护软件工具
　　通过SF－950的计算机维护软件，可对设备的内外时钟、命令输入延时、命令输出判别时间、命令输出展宽、日期和时间等运行参数进行配置，根据需要可以用不同的参数来满足要求；对装置的运行情况进行跟踪，读取事件及故障记录（并将记录以文件形式保存到计算机中），结合由GPS校时后的时间，对设备的故障进行分析和处理。在该软件中还可以选择计算机的通信串口（COM1或COM2）和软件的使用语言（中文或英文），方便用户的使用。

3　SF－950在电力系统中的应用
　　目前电力系统正在进行大规模改造，而老式收发信机用电力线作为传输通道，各种高频干扰、工频干扰一直制约着收发信机的进一步发展。随着电网的不断发展，采用光纤通道的高频保护系统将会越来越多，而且光纤通道具有较高的传输速率和较强的抗干扰性能。SF－950可借助于光纤通道、复接PCM通道或复接PDH／SDH通道等通信设备进行传输，因此该产品具有巨大的潜在效益。
　　在现场应用中，有以下几种方案可由用户灵活选择：
　　 （1）专用光纤通道
　　SF－950专用光纤通道应用方式如图3所示，两台SF－950之间直接用光缆连接起来作为通道，可以采用单路光纤通道或双路自动切换双光纤通道。

　　 （2）直接复接PCM设备

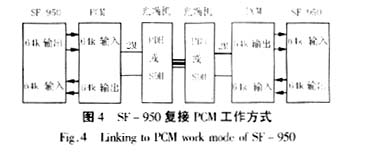

　　SF－950复接PCM工作方式如图4所示，SF－950提供64 kbps（G703．1）数据给PCM，通过PCM与光端机进行传输。

　　 （3）直接复接PDH／SDH设备

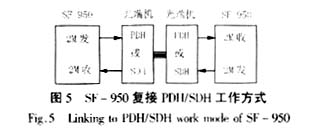

　　SF－950复接PDH／SDH工作方式如图5所示，SF－950提供2．048 Mbps（G703．6）数据给SDH／PDH 设备。

    （4）复接PCM设备，通信室加装FOX－800B　　

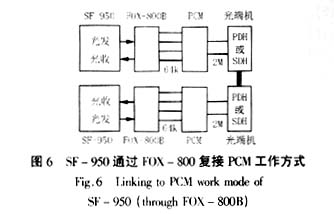

　　SF－950可以直接采取与之配套的FOX－800BFOX－800B光电转换器联合使用，如图6所示。采用此种方式，可将SF-950放在保护室，FOX-800B放于通信室，FOX-800B复接PCM传输。

　　（5）复接PDH／SDH设备，通信室加装FOX－800B

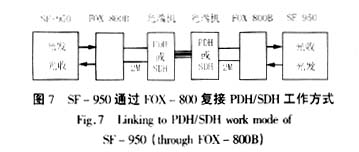

　　SF－950可以直接采取与之配套的FOX－800B光电转换器联合使用，如图7所示。采用此种方式，可将SF－950放在保护室，FOX－800B放于通信室， FOX－800B复接SDH／PDH传输。

4　结束语
　　SF－950光纤收发信机在总体设计和电路方面采用了许多新技术和新原理，因而该装置具有很高的安全性和可靠性，完全能够满足电力系统继电保护信号光纤通道和数字通道传输的需要，它将为电力系统继电保护装置的传输通道提供更多的选择。
