光纤通信以其传输频带宽、通信容量大、中继距离长、可靠性高、安全性好等优点逐渐成为现代通信的主流。要衡量一个通信系统是否达到预先的要求和性能的优劣，对光通信系统的测量是必不可少的。随着光通信技术的飞速发展，有关光通信的测量技术也快速的发展着。

1　光通信系统网元级的测试
1．1　发送机的测试
光发送机主要有以下几种测试：
　　(1)平均发送功率　光发送机的输入取伪随机序列电信号时，在S参考点处测得的平均光功率。
　　(2)光源消光比　指在最坏的反射条件时，全调制条件下，逻辑“1”平均光功率与逻辑“0”平均光功率的比值^［1］。如图1所示。

　　(3)最小边模抑制比　指在最坏的反射条件下，全调制下主纵模的平均光功率与最显著边模的光功率之比。
    (4)中心频率与偏移　指在S参考点发送机发出的光信号的主纵模的中心频率。中心频率应符合ITU-T推荐值，正负偏倚量应小于系统选用的频率间隔的10％。
1．2　接收机的测试
    接收机主要有以下几种测试：

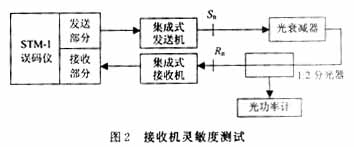

　　(1)接收机灵敏度　指误码率达到10^－12时，接收机光端口处的最小平均接收光功率^［2］。如图2所示。

　　(2)接收机过载光功率　指误码率达到10^－12时，接受机输入端口R处的平均接收光功率的最大可接受值。
　　(3)接收机的最大反射系数　在R处的反射光功率与入射光功率之比。
1．3　光放大器的测试

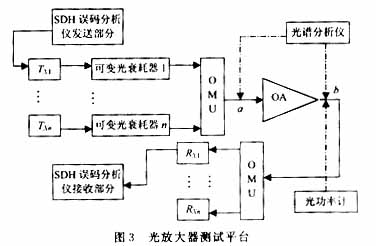

　　对于光放大器的测试，一般可在专用的测试平台上进行，当不具备专用测试平台时，一般只采取对关键指标的验证测试方案。如图3所示。

2　光通信系统的测试
2．1　传输性能测试

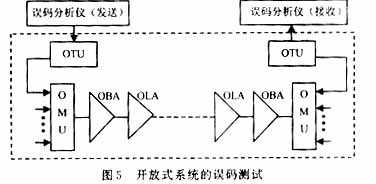

　　(1)系统误码率性能测试　系统分为开放式和集成式2种。如图4和图5所示。差错性能测试的目的是检验系统的差错性能是否符合设计要求。一般用误块秒比进行衡量。在实际测试中，要根据具体的测试配置和测试要求，选择合适的测试信号结构，当信号输入口为PDH口时，测试信号为伪随机二元序列(PRBS)；当信号输入口为SDH时，不管速率是多少，发送的测试信号都一定是具有一定帧结构的测试信号，在ITU-T O.150建议中，规定了8种SDH测试信号结构(TSS1，TSS2，TSS3，TSS4，TSS5，TSS6，TSS7，TSS8)。一般来说，对通道的误码测试，应根据所测通道级别选择测试信号结构^［3］。

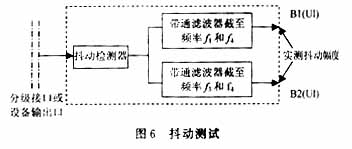

　　(2)系统的抖动和漂移特性测试　衡量抖动和漂移大小的单位是单位间隔(UI)，一个UI是指等步信号2个相邻有效瞬时之间的标称时间。对于比特率为B的信号相对应的单位间隔为1(UI)＝1/B(s)。关于系统抖动的测试配置图5大部分相同，只是将发送误码分析仪换成码形发生器，将接收误码分析仪换成抖动测试仪就行了。图6为输出抖动测量装置图。

2．2　光通道测试
    主光通道是指波分复用系统的复用器和功率放大器的输出端参考点MPI-S与接收端前置放大器和解复用器之前的参考点MPI-R之间的通道。

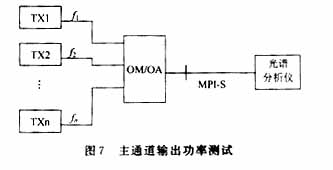

    (1)MPI-S点每通道输出功率　如图7所示。

    (2)MPI-S点总发送功率　将图7的光谱分析仪换成衰耗器，后面再连接光功率计。
    (3)MPI-S点每通路信噪比　光通路上的噪声主要来源2个方面，在传输过程中，由于光纤色散引起光脉冲展宽从而形成码间干扰噪声；在激光器激励发光的过程中形成的自发辐射噪声(ASE)。在MPI-S点的光路噪声主要为后者。但由于该点的信道载波功率的影响，无法测量噪声功率。因此往往使用内插法估算测试信道的噪声功率，即在欲测试信道频点的两侧取2个参考点，测试参考点的噪声功率，将测得的噪声功率取平均值，该值即为欲测试信道频点的噪声功率估算值^［4］。
    (4)MPI-S点最大通路功率差。

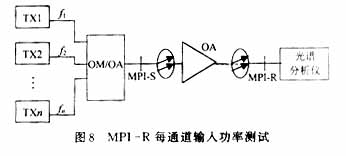

    (5)MPI-R点每通道输入功率  如图8所示。

    (6)MPI-R点意输入功率  将图8的光谱分析仪换成光衰减器，后面再连接光功率计。
    (7)MPI-R点每通路信噪比。
    (8)MPI-R点最大通道功率差。
    (9)光通路增益平坦渡　使用多通道波长分析仪，在MPI-S点测试各个通道的发送交功率，在MPI-R点测试各个通道的接收光功率，将每个通道的接收光功率与发送光功率相减，得到各个通道的总增益，找出最大增益和最小增益，他们的差值就是系统光通道增益平坦度。
