摘  要：本文通过分析荆门电网的实际，设计联合反事故演习方案，通过演习实践，指出了反事故演习方案及实施中暴露的不足，为荆门电网今后的生产工作提供了一定的努力方向。
　　关键词：反事故 演习 制订 实践

1、引言

　　国家电网公司为提高夏季用电高峰电网安全应急处理能力，确保“迎峰度夏”期间电网安全稳定运行，召开了多次会议，发起了在电力系统内开展反事故斗争的紧急通知，并于2005年6月17日在全系统范围内开展了“迎峰度夏”联合反事故演习。湖北荆门供电公司在5月份召开了迎峰度夏安全生产会，对迎峰度夏的工作进行了全面的部署，加强了预警与应急机制的完善，并针对迎峰度夏期间电网的负荷特点和薄弱环节，制订了相应的应急救援和处理预案，开展了一系列扎实有效的工作。

　　随着荆门电网负荷不断攀升，电网压力逐渐增加，为了检验系统突发事故的实战能力，荆门供电公司有必要举行一次联合反事故演习，来验证各种预案制订的是否完备，来检验电网发生的突发事故队伍的应急处理水平。

2、荆门电网概况

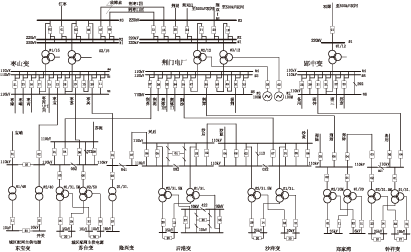

　　荆门电网目前有220kV变电所4座，110kV变电站18座和一座热电厂。形成了以220kV变电所为支撑，110kV变电站为骨架的供电网络。图一给出了荆门电网反事故演习示意图。

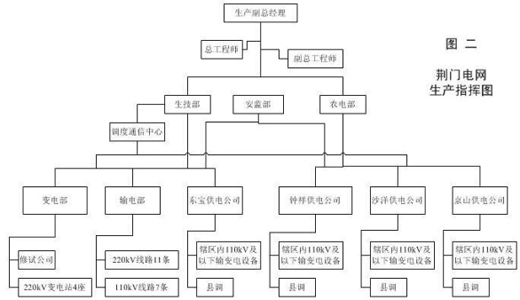

　　荆门供电公司生产指挥图如图二：4个县级供电公司，主要负责维护110kV及以下输变电设备的运行、维护、检修及35kV及以下输变电设备的调度工作，其中图一中的东宝变、苏台变、兴隆变属东宝公司维护，后港变、沙洋变属沙洋公司维护，钟祥变、郑家湾变属钟祥公司维护；变电部负责4座220KV变电所的运行、维护及检修，枣山变属其中之一；输电部负责维护全部220kV和部分110kV输电线路，荆枣I回线属其中之一；荆门电力调度通信中心负责荆门电网110kV及以下输变电设备的调度工作。

3、反事故演习方案的制订

　　结合荆门电网的实际情况分析，举行联合反事故演习，既要考验输电部、变电部在主网事故应付的能力，也要考查地县级调度部门的调度、抢修、分析、处理事故的能力。故制订方案如下：

3.1 事故前方式及负荷情况

　　假设整个演习期间，设定各负荷开关的负荷不变化，既使停电后一经送电，即达到给定负荷。

3.1.1、枣山变运行方式及潮流

　　220kV荆枣I回枣07开关、#1主变高压侧枣02开关接#1母线；220kV荆枣II回枣09开关、江枣线枣01开关、#2主变高压侧枣05开关接#2母线；#1、#2母线经母联枣08开关并列运行。#1主变220KV、110KV侧中性点接地运行，#2主变220KV、110KV侧中性点不接地运行。#1、#2主变110kV侧并列运行，#1主变带35kV负荷。

　　220kV负荷：荆枣I、II回（每回线最大允许负荷为250 MW）各送枣山变170MW，江枣线送江陵变114MW，主变总负荷226MW。

　　110kV负荷：枣苏线69 MW；枣漳线27 MW；枣响线20 MW；枣兴线33 MW (通过兴后线带后港变27 MW负荷运行)；枣宝线29 MW；枣丙I、II回8 MW。

　　35kV负荷共计40 MW负荷。

3.1.2、荆门电厂潮流

　　#2、#3发电机全开，#2、#3主变并列运行，总负荷146 MW。（#2、#3主变所带极限负荷为200 MW）

110kV负荷：荆泥线26 MW；荆炼I、II回40 MW；荆沙线70 MW；荆郑线10 MW；荆苏线送电作苏台变备用。

3.1.3、苏台变潮流

　　110kV枣苏线苏06开关供II段母线， #1、#2主变分接于I、II段母线，苏04开关处于检修状态，110kV备自投退出运行。35kV系统负荷为40 MW，10kV系统负荷为29 MW。

3.1.4、东宝变

　　110KV枣宝线宝02开关29 MW，#1、#2主变并列运行。

3.2 事故的引发

　　220kV枣山变荆枣I回线在距离枣山变5公里处发生B相单相接地故障，枣07开关继电保护装置正确动作，但由于枣山变电所枣07开关拒跳，枣山变失灵保护启动，跳开枣山变＃1母线所接枣07、枣08、枣02开关。

　　同时，枣山变远切装置启动，切枣苏线、枣兴线负荷[1]。

　　《二○○五年湖北电网稳定规定》中第二十五条规定，荆枣I、II回任一回线路故障及无故障跳闸：

　　另该规定附表七中联切远切负荷对荆门供电公司的规定如下：

　　枣山变枣07开关型号为LW6-220,1994年12月投运，设定其拒跳的原因为绝缘拉杆脱落[2]。

　　由枣山变电所的事故引发苏台变、后港变、兴隆变全站失压。

3.3 演习组织工作

　　3.3.1、设立联合反事故演习指挥部，指挥部内设中调席、地调席，指挥席、观摩席等。参加中调、地调调度员演习人员名单及联系电话在演习前明确，并电话通知相关运行单位。

　　3.3.2、联合反事故演习设保电及事故处理指挥组、调度组、通信保障组、物资保障组、交通保障组、新闻发布组。各小组职责如下：

A、保电及事故处理指挥组：负责演习过程中的事故处理、电网恢复等重要事项决策和现场指挥。

B、调度组：负责演习过程中电网模拟调度及下达事故处理指令。

C、通信保障组：负责演习前及演习过程中通讯开通及联络保障。

D、物资保障组：负责演习过程中重要物资供应及设备厂家联系。

E、交通保障组：负责演习过程中交通车辆的调配。

F、新闻发布组：负责演习后新闻发布事宜。

3.4 演习安全措施

　　3.4.1、演习不得影响电网正常运行和运行值班，演习人员应自始至终参加完毕，不得再从事与演习无关的其它工作，避免人员混岗造成事故。

　　3.4.2、参与演习的人员，对下达的指令，仅进行模拟操作，严禁操作设备。演习过程中，所有人员必须严格执行《电业安全工作规程》等规定。相关单位必须指派专职监护人负责监护，监护过程中，对发现的任何违规行为要坚决制止。

　　3.4.3、演习期间，调度与运行人员互报单位及姓名后，必须首先告知对方正在进行演习，双方确认后，再下达有关指令。尽管是演习，但参与人员都应遵守《电网调度规程》。

　　3.4.4演习过程中，应按照正常工作的要求，做好演习记录，事故应急处理记录及有关操作票。

3.5 事故处理过程及评价要点

3.5.1 枣山变

　　枣山变向地调报告荆枣I回线、母联、＃1主变高压侧开关跳闸，失灵、远切装置动作，枣苏线、枣兴线开关跳闸。故障录波显示荆枣I回故障点位于约距离枣山变5kM处。

　　要点：值班人员判断正确，分工交待明确，组织有序高效，处理果断正确；装置信号检查、记录、复归，向中调、地调汇报准确、及时；现场检查、巡视到位，安全措施到位、“两票”填写正确。

3.5.2 荆门地调

　　地调根据枣山变汇报情况，通知输电部进行线路巡查，下令枣山变倒换中性点接地到＃2主变，通知变电部到枣山变现场进行跳闸原因分析，下令苏台变用旁路代荆苏线苏04运行，通知东宝、钟祥、沙洋做好负荷转移准备。

要点：A、使用规范、统一、准确的调度术语。

B、据现场运行人员汇报的情况，正确记录，并按要求向有关部门、单位汇报。

C、根据电网运行情况、潮流分布，进行调度。

1）下令枣山变将中性点接地倒换到＃2主变；通知输、变电部到现场进行处理。

2）通知东宝、沙洋、钟祥集控中心立即派操巡队到苏台变、后港变、钟祥和郑家湾变。

3）地调令钟祥操巡队合上110kV郑钟线祥03开关，断开110kV荆郑线郑06开关，并退出郑钟线郑04开关保护。

4）钟祥操巡队向地调汇报郑家湾变已倒由郑钟线供电。

5）地调令东宝操巡队断开苏台变35kV子陵线苏37开关、金宇线苏43开关。

6）令东宝操巡队断开110kV枣苏线苏06开关，用旁路苏01开关通过110kV旁母带荆苏线运行。

7）向地调汇报苏台变已通过旁路苏01开关倒由荆门电厂供电。

8）地调令东宝操巡队断开兴隆变兴01开关，沙洋操巡队断开港06开关，合上港02---沙08开关，

9）沙洋操巡队向地调汇报后港变已倒由沙后线供电。

3.5.3 输电线路部

根据地调命令，组织人员对荆枣I回线进行巡线。

要点：A、根据故录图，迅速组织有关人员，携带相应工器具进行线路巡视。

B、及时查找到故障点并向地调汇报。

C、作好故障现场资料的收集。

3.5.4 变电部

根据地调令，组织人员到枣山变现场进行跳闸原因分析。

要点：A、接到电话后，能及时组织有关检修人员到达现场。

B、现场工作人员“两穿一戴”规范。

C、工作负责人组织分工明确，工作票填写正确，认真开好班前会，交待相关事宜。

D、一、二次工作人员分析事故原因正确。

3.5.5 东宝公司

　　根据地调令现场进行倒换方式，并根据城网负荷情况，按荆门供电公司城区电力系统突发事件应急预案，合理安排重要用户的保供电。

3.3.6 钟祥公司、沙洋公司

　　各部门配合密切，统一协调，人员组织到位、分工明确，处理及时，按地调命令进行负荷转移。

3.5.7 中调（由地调人员模拟）

　　根据枣山变事故处理情况，安排枣山变用母联枣08开关送1#母线，供#1主变。

4、演习实践

4.1演习过程

　　2005年8月4日，荆门电网正式举行联合反事故演习。

　　工作人员分别在输电线路荆枣I回线路上设置模拟故障点，然后派人到苏台变、枣山变对现场的光字牌、继电保护及安全自动装置信号进行模拟设置。整个过程中，反事故演习方案制订人员回避此次演习，并要求做好保密工作。

　　演习开始后，枣山变电站首先向地调、中调汇报枣山变电站的情况，苏台变、兴隆变、后港变随后汇报该站失压。

　　调度部门根据现场获得的信息，一是迅速通知枣山变维护单位、荆枣I回线维护单位到现场进行处理；二是将苏台变的电源点从枣山变转换到荆门电厂，并压减苏台变部分负荷；三是把荆门电厂所供的110kV郑家湾变的负荷也由通知钟祥供电公司转到110kV钟祥变供电；四是通知将后港变的负荷转到沙洋变供给；五是为了使京山县供电公司也加入演习中，临时安排了京山县调压减负荷的任务。

　　各直属单位、县市公司集控中心都按照调度命令严格执行。整个演习持续了近四个小时，输电部找到了线路上的故障点，变电部对枣07开关拒动的原因进行了分析，各县市公司也都根据调度的命令进行了事故处理。

4.2 演习过程评价

　　整个演习过程中，各单位都比较投入，到达现场及时，分析、处理事故的能力比较强。但也表现出如下不足：

　　1、值班人员的调度术语应用的不流畅，出现用非调度术语进行沟通的情况，变电站值班员的倒闸操作拖延时间较长。

　　2、变电部修试人员在现场对事故的分析过程中，走了一些弯路，到现场后，先是怀疑继电保护装置是否误动，而没有从失灵保护的动作马上判断是开关出现了拒动，有待进一步加强事故分析处理的能力。

　　3、东宝公司在演习过程中，当地调令断开兴隆变兴07开关时，东宝供电公司没有采取远方遥控，而是派人到现场进行操作，耽误了事故处理的时间。

　　4、京山公司在压减负荷时，出现了误下令断开非其管辖的110kV线路开关的情况。

4.3 演习的改进方向

　　反思此次反事故演习，也有以下几个方面需要进一步改进：

　　一是方案的设计上仅以地调为中心，而未将县调管辖输变电设备纳入演习范围。

　　二是技术上，方式、潮流等还处于人为假设阶段，城网的负荷转移、现场操作也还停留在模拟上，指挥部得不到相应的直观信息，缺少有效的仿真设备。

　　三是此次反事故演习准备的时间比较长，在演习时各单位有了比较充分的准备，不能表现出事故的突然性，在一定程度上不能完全真实地反映各单位分析、处理事故的能力。

5、结论

　　通过联合反事故演习方案的制订和实践，检验了荆门供电公司应急预案、考验了抢修队伍处理应急事故的能力，使荆门电网主城网进行了一次事故“实战”演练。通过演习过程中暴露问题的分析，对荆门电网的生产工作起了一定的指导作用，确定今后努力的方向。

参考文献

　　[1].李淼、孙建波等.二○○五年湖北电网稳定规定[Z].湖北.湖北省电力公司，2005年6月.

　　[2].李津、冯权龙.对220kV断路器绝缘拉杆脱落事件的分析与处理[J].高压开关，2004年第3期：50－51.
