RCM继电保护计算管理软件

　　RcmToolkit图形化继保整定计算软件是在系统地分析与归纳继电保护整定计算领域丰富经验的基础上研制开发的一套面向发电厂继电保护整定计算领域的软件系统，该系统按照发电厂的用户需要构建，可以完成发电厂继电保护整定计算方面的全部工作, 是继电保护整定计算工作的有效工具。　
　　 RcmToolkit系统具有人性化界面，操作简便，技术先进，可扩展性、通用性和实用性强，功能齐全，性能稳定。大大减轻了继电保护整定计算的工作量，是促进发电厂安全生产和管理现代化的有效手段。

产品特点
　　 建立了一种跨越表结构的、多视角的、图库一体化的、人性化的数据管理方式。实现了对系统参数、保护配置、保护定值等各类数据的统一管理。
　　 提供了完善的、高度自动化的图形编辑功能。
　　 采用面向发电厂设备描述系统参数，自动形成网络拓扑结构和计算数据；电网模型采用分层、分区的方法建立；具有故障、网络等值计算功能，计算条件可以多种、多重组合，计算结果可以进行全方位、多侧面分析。
　　 整定配合采用自动计算与人工调整相结合。基本条件可以设置；全过程记忆；直接在图形上进行人工调整操作，并同时采用图形和文本方式为人工调整提供足够的信息；自动生成整定计算书。
　　 提供了包括线路保护、母线保护、变压器保护、发电机保护等的各种典型保护装置的定值表结构、通知单样式。
　　 为用户提供了构建和扩展应用系统的开发工具。用户可以重新构建整定配合算法；增加或修改各种类型保护装置的定值表结构、通知单样式、定值计算方法；增加系统参数、保护配置、保护定值的图形输出以及统计计算、报表输出等整定计算需要的各种功能。

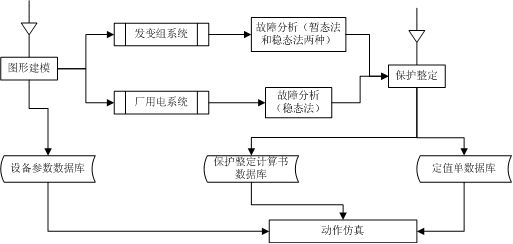

系统结构
　　

系统主要功能
　　 1）系统接线图建模
　　 根据电厂的实际线路情况，绘制发电厂电气一次主接线图（包括发变组系统、6KV系统、380V系统）。对接线图连接的完整性进行检查，同时可以所有电气设备的参数进行输入，以进后后续的计算分析。同时可生成系统阻抗图。
　　 2）故障分析
　　 满足发电厂对各种故障分析的要求，根据绘制的系统接线图，选择短路点，系统对网络拓扑进行分析，对各节点进行编号，再进行短路计算。故障分析主要按两大类进行分析：近距离短路和远距离短路。
　　 其中计算近距离短路时,则分别计算系外部系统和发电机在0秒到4秒内各时刻的短路电流、全电流、冲击电流和短路容量。
　　 计算远距离短路时，则分不同的短路故障进行计算，如单相接地短路、两相相间短路、两相接地故障、三相短路故障，在此情况下，可计算相应的序分量、相分量、标幺值、有名值、短路总电流、各节点短路电压、各支路短路电流。
　　 此功能可帮助实际工作人员分析不同节点短路情况下，系统的各节点及支路的电流、电压情况，从而提高工作效率。另一方面，也可根根据短路计算的结果来判断系统中可能的短路情况。
　　 3）整定计算
　　 根据发电厂电气设备的保护原理，系统可对应配置出不同保护的整定计算内容。系统无需再作二次开发，用户进行相关的配置后即可形成一种新的保护原理的整定过程。系统在用户配置的基础上生成各种原理保护的整定界面，同时提供在线帮助以便于用户理解整定原理和整定过程，并用文字形式将整定过程记录下来形成保护整定计算书。
　　 4）定值单管理
　　 对保护装置的定值单进行维护和管理。保护装置的定值单按嘉兴电厂的格式进行定制，主要功能包括定值单中定值的修改，定值单的流转，定值单查询，定值单打印等功能。定值单的流转过程包括试算、校核、审核、签发、执行、校核、生效这一系统的过程。不同角色的用户进行系统之后在拥有权限的情况下即可对定值单进行相关的审批操作，执行完相应的操作后，定值单自动流转到下一状态。
　　 5）保护配置管理
　　 对不同设备下的保护进行配置，主要分为以下几类：主保护、后备保护、异常保护。系统输出相应设备下的保护配置情况。同时，针对不同的保护，进行仿真源点进行配置，设置保护启动条件。
　　 6）设备图档管理
　　 对不同设备下的图档进行关联管理。系统可将发电厂已有的CAD图纸转换后进行导入，形成完整的设备图档库。系统对图纸可完成放大、缩小、打印等操作。
　　 7）动作仿真
　　 用户在一次系统图上设置故障位置和故障类型后，系统首先进行故障计算，计算出的值输入到“保护配置及源点定义”中的相应位置，根据保护仿真源点的配置情况，如果该值需要进行仿真，则查找此保护目前是否存在生效的定值单，如果有，刚将计算值与定值进行比较，若满足保护启动的条件，则保护启动。系统同时生成仿真报告。仿真报告根据不同的故障类型形成仿真计算的实际过程，用户可打印出此仿真报告。同时，系统将单独列出已启动保护的相关属性。
　　 8）系统用户管理
　　 设备系统使用的用户及各用户的相应权限。
　　 9）保护整定配置
　　 为了做到软件的通用化，我们提供了保护的整定配置，即使用者可根据需要，对保护的整定进行配置，而无需再对系统作二次开发。整定计算过程中，各数据量的来源可分为手工输入、由设备参数导入、短路计算的结果值、按公式计算而来，这些用户都可以保护整定配置中通过设定数据属性或设定计算公式来进行自由设置，从而最大限度的保证了此系统的可扩充性。

系统优点
　　 使用本系统对发电厂工作人员有如下帮助：
　　 1）在统一的平台环境下了解电厂的各接线图情况
　　 2）分析发电厂网络的拓扑情况
　　 3）帮助实际工作人员分析系统不同设备短路情况下，系统的各节点及支路的电流、电压情况
　　 4）可根根据短路计算的结果来判断系统中可能的短路情况。
　　 5）根据仿真计算的结果，即保护的动作情况，以此来作为系统故障的参考
　　 6）用户可在此软件系统内通过设置不同的短路点来模拟系统的运行情况
　　 7）方便的查看设备的各类相关图纸
　　 8）用户通过对保护的整定计算，根据详细的提示及帮助，可进一步充分了解保护整定的原则、保护整定过程中的各类计算方式。

联系人：冷春明 057156773038 lengchunming@hotmail.com
