网络稳定，需要对布线进行有效管理 |
|
[ 通信界 / it168 / www.cntxj.net / 2006/8/9 22:23:51 ] |
|
|
|
| |
综合布线是企业网络的基础设施，是网络的神经系统。它承担着语音、数据、图像等系统信号的传输通道。现代网络建设的思想是：模块化、开放性、灵活性、可扩展，缆线的用途、信号的路径可随需而变，以适应设备、人员、部门在企业内的变动。这些得益于综合布线系统在规划建设时为这些便利就做好考虑。随着布线系统的使用、网络的发展，用户要根据需要对缆线移动、添加、改动，这时就需要在设备间（主机房）及配线间（楼层分机房）的配线架进行跳线，而众多的缆线若没有一个合理的管理体系将很难办。所以，一个企业局域网络要能很好的运行，则必须有一个能高效管理的机制，使得企业网络在配置、增减、改动、维护等日常网管中有据可查。那么布线管理的范围是哪些呢？
配线管理的范围
配线管理是针对配线间、工作区的配线架、线缆、跳线、信息插座等设施，按照一定的约定规则进行标识并记录而形成文档，为用户进行网络系统的维护、管理提供方便。布线管理的过程贯穿着企业网络的设计、施工、竣工交付等，每一步都很重要。有效管理的要求是：数据准确，记录良好，这个要求很重要，随着线缆的增多，工程的进行，若工作不细致而有疏漏，那将会带来很大的麻烦。
有效管理的主要手段就是标识，我们要标识线路经过的所有环节。这里的线路指的是工作区中的信息插座中水平线缆的线头、信息面板的插孔；配线架上的线头、配线架上的模块、配线架前面的插孔、跳线的两端线头。标识的方法就是以字母和数字的组合对唯一的线路进行标志，字母代表着线路担负的用途，数字代表着楼号、楼层号及信息点号。并在工程的进行过程中不断的在实物上做标志以示记录。工程中的记录很重要，特别是放线的时候，稍有疏漏，就不知线股中哪个线头是几号线。
配线管理的重要几个阶段
配线管理经历以下三个重要阶段：设计阶段；施工阶段；竣工阶段；配置维护阶段。下面分别讲述：
一．设计阶段
这个阶段要与用户进行有效沟通，确定每个工作区的信号数量及位置，制作出工程的CAD平面图，并在平面图上对每一个信息进行编号。图上就明确标志了各个信息点的“名称”。如：D101、T101，D就是DATA的头字母，T是TELEPHONE的头字母，101的第一个1是第一层，01代表第一号信息点，D101合起来就是“1层01号数据点”，T101合起来就是“1层01号语音点”。由于采用数据、语音双备份水平布系统，因此编号都是成对出现。关于编号，我还有一点要说明，有些有关这方面的文章建议要加上第几栋楼，第几号房间，第几号机柜，第几号配线架，笔者认为这太过于复杂，会出现认读困难，没有必要，大概这样的编号也没有在平面图上反映，因此需要这么“详细”。这将使编号过长，而在配线架上实际标志出现困难。

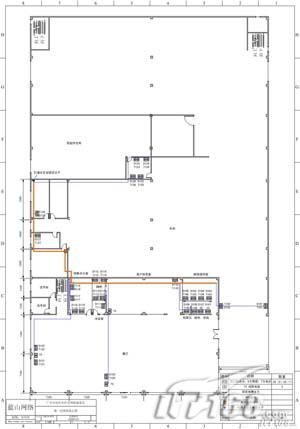

图1
在图上的编排也要有一定的“顺序”，一个工作区的的编号就是一个号码段，相临工作区的编号一定要衔接。
信息点的编号代表着一条信息路径的编号，贯穿着水平布线系统的始终，包括：信息面板；信息插座里的线头；对应的配线架上的线头；配线架上的信息模块；配线架面板上的插孔全部需要将这个信息点的编号标志上去。
二．施工阶段
施工阶段是对信息点编号的具体实施，主要工作包括：放线时标志，理线时标志，打线时标志。要求做到：按平面图标志准确，步步为营，连续不断。
网络工程中在布好线槽后就是放线，也就是水平布线系统的放线，放线是一般是从中间向信息点和配线间两头放。这时就需要按一个信息点一根双绞线，先用油性笔在线头上写上D101、T101等信息点的编号，一对一对往信息点放，并在双绞线的纸箱上记下正在放的线的编号，然后估算出到配线间的线的量，剪断并将记在纸箱上的编号写在剪断的线头上。依此类推，这样放完所有信息点后，将所有通信配线间的线头成一股，一次性放往配线间。
上述工作做完后，就是要在配线间“理线”，之所在要理线，是因为到配线间这段我们是估算的，因此还要剪掉过长的线头，这时边剪还要边把编号移记过来。这一步最容易不记移，结果容易出错。
接下来就是开始打线，打线时一般还要对线头进行进一步的修剪，以使到达信息面板和RJ45配线架的线头达到合适的长度，不要使线头过长。经过这步修剪后就可以在线头上标志上最终的编号了。有条件的可以用标识打印机打印这些编号的标签并贴到线头上、信息面板上、配线架模块上、配线架插孔上。没有条件的依然用油性笔在线头上写，在信息面板和配线架厂家提供的插入式标签上写。（图2）
三．竣工阶段
竣工阶段还要完善平面图的内容，甚至信息点的编号，因为在实际工程中会对原先的设计图纸进行改动，竣工以后要以施工工程手上的修改图纸为准做出竣工图纸。这是交付给用户的最终版平面图，这个最终版的平面图上的信息点编号一定是完工后的真实编号，是将来网管的主要依据之一。除了竣工平面图，我们还可以再制作一个完整的信息点的列表，在这个列表上标明信息点所处位置、信息点编号、还可预留出多个空列以方便将来网管人员填上信息点的IP地址、网关号、子网掩码、MAC地址、所属VLAN等等内容。
四．配置维护阶段
配置维护阶段是网络交付用户以后，网络管理员接手网络进行配置维护的阶段。网络管理员将根据本单位的实际需要进行对不同的信息点进行功能的分类，通过跳线在RJ45配线架和交换机或语音跳线架之间进行跳接，以实现网络的真正连通。
综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，同时利用配线跳接方式，来灵活控制每个桌面信息点的应用功能。配线架作为综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用，又因为综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，而这一特性的实现主要通过连接不同信息的配线架之间的跳接来完成的。所以一个网络在建成后，对网络线路的管理只能也只需要通过配线架来进行，水平布线线路的用途可以随需而变。网络管理员将根据工作区中信息点的用途，是用作语音还是用作数据，通过语音跳线与110语音跳线架上来端接来自电话主机房的多对数语音线缆，或用数据跳线与指定的交换机端口接通。
所以配线架上一个良好的、准确无误的编码系统对此时的配线工作是多么重要。还有一点是对跳线的管理，在配线架上用的跳线在使用时也要按它跳线的相应编码在线的两头标志编号，使接在交换机上线头一目了然。另外，对跳线的选择我们应采用市场上出售的工厂化生的五颜六色的跳线，这样可以按工作组的不同用不同颜色的跳线进行区分，使对配线的管理更多了一层真观性。
总结：
本文对网络工程及网管过程中对配线管理容易忽视的环节进行了归纳总结，希望我们在相关工程和维护工作中能引起足够重视。对线路的编号就如同给线路办理“身份证号”，没有编号，众多的线路将是杂乱无章的；有了编号，但编号缺失遗漏同样是管理的灾难。有了贯穿始终编号，管理和维护将变得轻松。配线架上和布线平面图的准确无误的编号是网管人员对网络线路管理信息点的查询的有利武器。 |
