山东济南钢铁集团总公司 王学民
随着生产规模的不断扩大，生产区域也在不断扩展，与之相适应的通信机房的数量也在逐渐增加，而且均为远端无人职守机房。在对设备运行环境要求高、机房多、配备人员少的情况下，要保证系统处于良好的工作状态，同时，又要提高电信网络系统的维护管理质量，采用智能化的环境动力集中监控系统，成为保障系统运行的得力助手。
本文以电信专网的智能监控系统为例，对整个系统进行了概述，从系统构成、监控对象、智能监控的对象、系统的功能、采用的先进技术（遥测、遥信）、系统的运行情况等方面进行了论述，该系统对于维护人员很少的其他电信专网具有很好的借鉴性。
一、系统网络结构
系统采用Windows为操作系统和网络平台，通过ODBC接口连接SQLServer数据库平台，采用VisualC++开发。系统为开放式Client/Server体系结构，使用了面向对象的系统分析和程序设计方法。系统采用TCP/IP网络通信协议，借助企业内部主干网，通过以太网方式传输系统设一个监控中心，9个监控单元，其中一个站根据网络实际情况利用光传输网的2M电接口,采用透明传输的方式接入中心站。
监控中心包括一个主监控工作站（SC），实时监控两个监控单元（SU）传来的信息，负责告警、查询各类信息和维护整个系统；一个图像工作站，负责管理控制各SU现场摄像机和监控中心的电视墙。

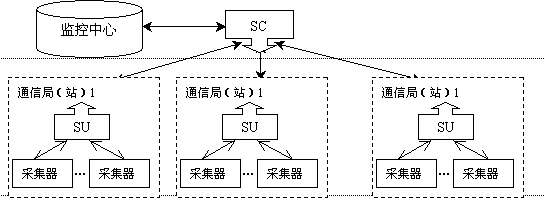

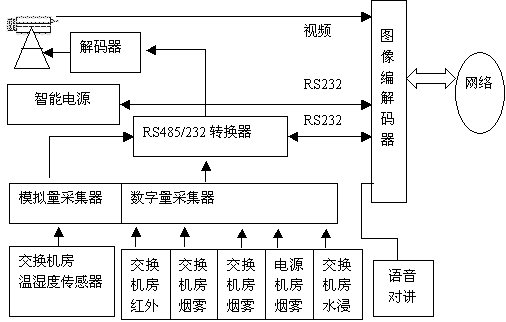

系统采用逐级汇接的结构，自下而上包括监控单元(SU，SupervisionUnit)和监控中心(SC，SupervisionCenter)。监控系统网络结构和监控系统基本结构如图１和２所示。
点击放大图片
二、系统监控对象
系统所监控的对象包括开关电源ZXDU300、ZXDU90、SM20的交流侧、直流侧的电压、电流、低压配电系统、蓄电池组的电流、直流负载熔丝状态、非智能电源的交流侧和直流侧电压电流等智能设备，环境监控对象包括环境温度、湿度、烟雾、水浸、门禁、水浸、红外，所有程控交换机及光传输设备的告警状态以及图像监控的监控对象，包括机房公共入口、机房内、公共区域、公共通道、公共环境。
三、系统基本工作原理
系统采用了测量、控制、视频、数据通信、计算机、网络等领域的最新技术，满足智能性、实时性、可靠性、通用性、可伸缩性、可分布性、可操作性和开放性等方面的高要求，可对监控对象进行检测、控制、告警、统计、分析、查询，系统的软、硬件均采用模块化结构，具有最大的灵活性。
1．数据采集
智能设备利用RS-232接口接至监控单元微机串口，通过软件的协议转换，采集智能设备的各种数据，通过局域网采集的数据送至监控中心微机的多串口卡。

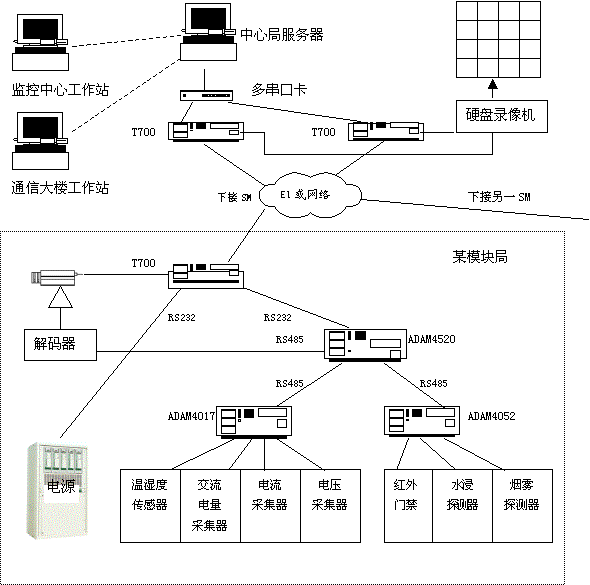

非智能设备中环境量的采集通过温湿度传感器、烟雾探测器、水浸探测器、红外探测器等将模拟量或开关量送至分布式数据采集模块的数字I/O和模拟I/O接口。监控模块负责采集监控对象的所有运行参数，执行监控单元下达的监控命令；非智能动力设备则通过电压、电流互感器，将信号变换后，送至采集模块。采集模块通过CAN现场总线，接入编码器RS-485接口。监控点网络结构如图3所示。
2．图像处理
图像信号则通过镜头、摄像机将视频信号送入视频编码器，编码器将输入的视频、音频和数据进行压缩混合，通过以太网进行远距离传输；对端的解码器则具有视频输出、音频输入输出和数据接口，它将接收到的信号进行还原处理，并通过多串口卡送至监控中心的硬盘录像机，并将信号输出至监视器进行图像显示,可实现多路音视频同步全实时录像,每路视音频信号都由独立硬件进行实时压缩,声音与图像保持稳定同步,可以通过网络播放硬盘录像机上记录的文件。
系统在大量的监测数据的基础上进行智能分析和智能控制，应用概率模型、专家系统、模糊理论、神经网络、定性分析等方法进行设备诊断、性能分析和故障预测等，实现智能监控。
四、系统运行情况
该系统使用近一年来的情况表明，系统及时反映了各机房设备运行情况及环境参数，在设备出现故障时，值班人员在第一时间将情况通知了负责设备维护的技术人员，可以迅速赶到现场排除故障，相应人员处理完毕后及时反馈回监控中心值班人员；另外每个机房定期（每半月）指派维护人员对设备进行清洁和必要的维护保养，使各远端机房做到真正的无人职守，从而降低了电信系统的成本，提高了劳动生产率。一个崭新的“三集中”（集中监控、集中维护、集中管理）基础网络运行管理模式已经显示其强大的生命力，该系统可以大大降低运维人员的劳动强度和设备运行维护费用和人力成本。
集中监控解决方案可以大量地减少人力巡检频次，提高巡检质量。设备运行参数的实时采集，提高了测试数据的准确性和及时性，对于及时发现设备隐患，排除设备障碍提供了有力的技术参数。在探索新的维护体制方面提供了更大的空间，维护体制可以向着更加科学化、专业化的方向发展。监控数据的采集使得基于数据统计、分析的运维管理手段进一步加强。维护方式从单纯的预检预修逐步向着基于数据分析结果的有针对性的检修和障碍判断；维护手段可以通过有人值守中心的声光告警、Web浏览等多种运维方式相结合，大大减少了运行维护工作量，提高了运行维护效率。
该套系统的入网运行提高了企业通信机房的维护质量和维护水平，为维护工作“上质量、上水平”打下了坚实基础。
