四川省电信有限公司网络发展部 蒋伟
【摘要】: 为提高ADSL业务的竞争力，××分公司电信分公司近期拟向用户推出提升ADSL接入带宽的活动（下行提高至1M，上行提高至512K），意味着每个ADSL用户的带宽将提高一倍，这对××分公司宽带网络的承载能力提出了考验。本报告基于对××分公司现有网络及业务情况仔细分析，大胆预测，研究在不增加设备投资前提下，提升ADSL用户带宽的可行性和网络的保障能力。并对存在瓶颈和隐患的网络结构提出优化调整方案。
【关键词】：ATM ADSL 流量 优化
前言：为提高ADSL业务的竞争力，××分公司电信分公司近期拟向用户推出提升ADSL接入带宽的活动（下行提高至1M，上行提高至512K），意味着每个ADSL用户的带宽将提高一倍，这对××分公司宽带网络的承载能力提出了考验。本报告基于对××分公司现有网络及业务情况仔细分析，大胆预测，研究在不增加设备投资前提下，提升ADSL用户带宽的可行性和网络的保障能力。并对存在瓶颈和隐患的网络结构提出优化调整方案。
一、 ××分公司ADSL宽带网络结构分析

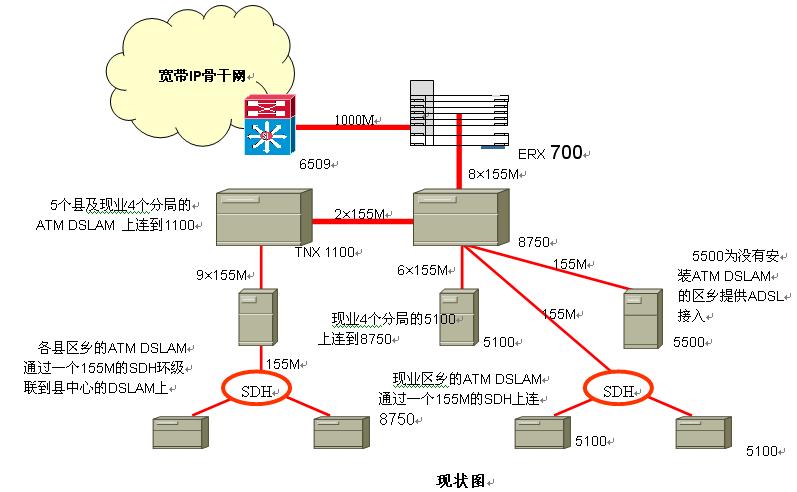

图一 ADSL组网现状图
1． ××分公司主要以ATM DSLAM为主，17个局向分别通过17条155M上连到TNX1100和8750 ATM交换机上，见表一。再由8750以8条155M中继和ERX相连。
2． ERX用GE口连接6509交换机，最终以2条155M POS中继上省IP骨干网。
3． ATM网中TNX1100未直接连接到ERX，而采用2条155M连接8750，流量存在绕行。
|
接入局向 |
DSLAM节点数 |
接入用户数 |
|
212局中兴设备 |
1 |
468 |
|
265局中兴设备 |
1 |
276 |
|
237局阿而卡特 |
1 |
580 |
|
A县 |
16 |
871 |
|
B县 |
13 |
860 |
|
252局阿而卡特 |
1 |
120 |
|
C县 |
10 |
734 |
|
D县 |
17 |
579 |
|
E县 |
11 |
406 |
|
212局华为5100(1) |
1 |
768 |
|
212局华为5100(2) |
1 |
358 |
|
265局华为5100 |
17 |
60 |
|
237局华为5100 |
1 |
601 |
|
252局华为5100 |
1 |
140 |
|
276局华为5100 |
1 |
60 |
|
224局华为5100 |
1 |
194 |
|
265局华为5500 |
1 |
602 |
表一 ADSL接入局向情况详表
从网络结构的分析出发，可得出以下可能的带宽瓶颈：
1． DSLAM的级连数较多，最多达到17个，如果提高用户带宽，可能在155M接入上出现带宽瓶颈。
2． TNX1100接入8个局向，而仅有2条155M连接8750，也可能成为带宽瓶颈。
3． IP省网中继2条155M承担所有出市的上网流量，也可能成为带宽瓶颈。
二、 流量分析
为得到准确的数据，我们对ADSL上网流量在××分公司所经过的所有端口、链路进行了为期一周的详细流量监控，得到以下数据：
1． 骨干、汇聚层流量情况，包括IP骨干网、ERX GE口、ATM汇聚流量及TNX1100和8750互连流量情况，见表二。
|
|
|
|
下行 |
上行 |
|
|
端口 |
带宽 |
忙时流量 |
忙时利用率 |
忙时流量 |
忙时利用率 |
|
Ip网骨干 |
POS0/2 |
155M |
52.5 |
34.0% |
9.6 |
6.2% |
|
POS2/1 |
155M |
87.7 |
56.6% |
60.6 |
39.1% |
|
小计 |
|
|
140.2 |
45.3% |
70.2 |
22.7% |
|
GE流量 |
|
|
171.5 |
17.2% |
31.6 |
3.2% |
|
ATM与ERX互连 |
2/0/0 |
155M |
47 |
30.3% |
11.7 |
7.5% |
|
2/0/1 |
155M |
26.2 |
16.9% |
7.1 |
4.6% |
|
2/0/2 |
155M |
8.8 |
5.7% |
2 |
1.3% |
|
2/0/3 |
155M |
25.1 |
16.2% |
6.8 |
4.4% |
|
2/1/0 |
155M |
28.6 |
18.5% |
6.2 |
4.0% |
|
2/1/1 |
155M |
27.2 |
17.5% |
6.9 |
4.5% |
|
2/1/2 |
155M |
39.8 |
25.7% |
11.2 |
7.2% |
|
2/1/3 |
155M |
36.6 |
23.6% |
8.1 |
5.2% |
|
小计 |
|
|
239.3 |
19.3% |
60 |
4.8% |
|
TNX与8750互连 |
2C1 |
155M |
108.9 |
72.7% |
27.3 |
18.2% |
|
2D1 |
155M |
41.5 |
27.7% |
14.3 |
9.5% |
|
小计 |
|
|
131.8 |
44.0% |
35.8 |
12.0% |
表二 骨干、汇聚层流量情况
由上表可知，ERX的GE口以及和ATM的互连带宽很充足，占用率较低，而IP骨干网、ATM交换机TNX1100和8750互连电路带宽占用率较高
2． 接入层流量情况，包括17个局向的DSLAM接入流量情况。
|
接入局向 |
端口 |
DSLAM数 |
接入用户数 |
忙时流量 |
忙时利用率 |
忙时流量 |
忙时利用率 |
|
212局中兴设备 |
1A4 |
1 |
468 |
18.5 |
12.3% |
4.6 |
3.1% |
|
265局中兴设备 |
3A1 |
1 |
276 |
14.8 |
9.9% |
3.8 |
2.6% |
|
237局阿而卡特 |
3A2 |
1 |
580 |
12.4 |
8.3% |
3.8 |
2.6% |
|
A县 |
3A3 |
16 |
871 |
32.1 |
21.4% |
8.3 |
5.6% |
|
B县 |
3A4 |
13 |
860 |
39.5 |
26.4% |
8.1 |
5.4% |
|
252局阿而卡特 |
3B1 |
1 |
120 |
6.1 |
4.0% |
1.4 |
1.0% |
|
C县 |
3B2 |
10 |
734 |
21.8 |
14.6% |
5.3 |
3.6% |
|
D县 |
3B3 |
17 |
579 |
23.5 |
15.7% |
4.3 |
2.9% |
|
E县 |
3B4 |
11 |
406 |
18.3 |
12.2% |
4.7 |
3.2% |
|
212局华为5100(1) |
5/1/1 |
1 |
768 |
8.6 |
5.5% |
2.8 |
1.8% |
|
212局华为5100(2) |
6/1/0 |
1 |
358 |
5.4 |
3.5% |
1.1 |
0.7% |
|
265局华为5100 |
5/1/2 |
17 |
60 |
12.9 |
8.3% |
2.5 |
1.6% |
|
237局华为5100 |
6/0/0 |
1 |
601 |
6 |
3.9% |
1.6 |
1.0% |
|
252局华为5100 |
6/0/2 |
1 |
140 |
1.5 |
1.0% |
0.6 |
0.4% |
|
276局华为5100 |
6/1/1 |
1 |
60 |
1.2 |
0.8% |
0.5 |
0.3% |
|
224局华为5100 |
6/1/2 |
1 |
194 |
2.1 |
1.4% |
0.4 |
0.3% |
|
265局华为5500 |
6/0/3 |
1 |
602 |
4.5 |
2.9% |
0.9 |
0.6% |
表三 ADSL接入流量情况
由上表可知，接入部分流量普遍较小，带宽占用率低。
3． ××分公司目前ERX上的忙时宽带用户数在2500左右，远低于ERX的处理能力，因此在提升用户带宽可能引起的在线用户数增多不会影响ERX的处理能力。
4． 从流量情况的分析我们可以推断，××分公司宽带用户提速在网络上的最大瓶颈是IP省网中继（2条155M）和ATM网内TNX和8750交换机的中继（2条155M）。其他方面均具有对提速的足够保障能力。
5． 鉴于××分公司本地对宽带用户免费开放了视频点播等网上应用业务，提速后，可预测××分公司IP和ATM本地网内的流量将会猛增，而IP省网中继流量的增加则应稍逊。
三、 应对措施及方案
针对以上分析，××分公司电信分公司要对宽带用户进行提速，需要采取以下措施以保证充分的网络支持能力。
1． 调整现有ATM网连接IP网的组网结构，消除交换机之间的中继瓶颈。
2． 增加××分公司到成都的IP省网中继155M一条。
其中以调整ATM网结构尤为重要。
四、 ATM网络结构调整方案建议
方案一

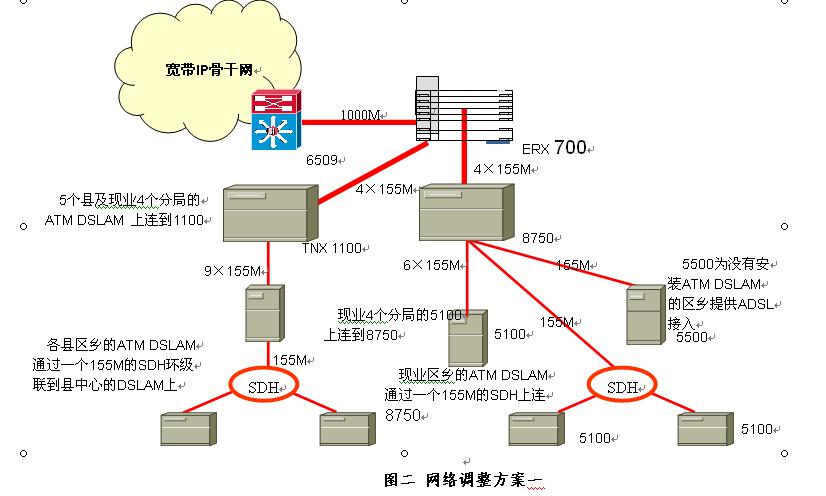

取消原有TNX1100到8750交换机的PVC连接，将ERX到8750的8条155M中继分出4条连接到TNX1100，使ADSL上网流量只经过一台ATM交换机就进入ERX，增加中继的使用效率，取消不必要的绕行。由于ERX只配置有ATM 155M多模光口，所以本方案的前提是在TNX1100上配置4口多模155M光板，这已在本次ATM省网扩容方案中考虑。见图二。
方案二
将TNX1100上连接的DSLAM尽量割接到8750上（至少割接5个局向），减少TNX1100到8750的流量；或增加TNX1100到8750的155M中继（至少增加至4条）。见图三。
方案一为最终也是最佳解决方案，方案二为临时解决方案。
