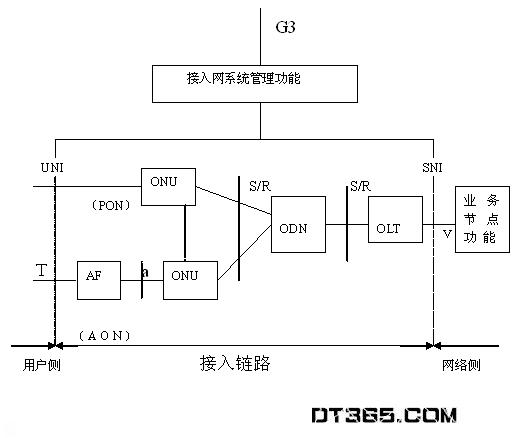

网络结构图中基本功能块有：光线路终端（OLT）（局端）、光配线网（ODN）、光网络单元（ONU）（远端）及适配设备（AF）。主要参考点包括光发送参考点S、光接收参考点R、业务节点间参考点T以及AF与ONU之间的参考点ａ。接口包括网络管理接口G3以及用户与网络间接口UNI。
　　铁山气田位于四川达县范围内，距离达县市区约50Ｋm。有6个生产井站，位置相对集中。气田内部建有10kv高压供电线路连通各井站，全长约11Ｋm。利用该电力线路同杆建设一条四芯ADSS全介质自承式光缆（G .652单膜光纤）连接各井站，从而形成了一条以T14井为枢纽并连接各生产井站的树状光缆线路，既节省了投资，又减少了施工难度。从气田T14井到达县租用中国电信一条2Mbit/s数字电路连接到气田内部通信系统上。
　　网络组织采用窄带无源光网络技术（PON）组网，在每个生产井配置PON端口设备和PCM综合业务接入设备各一套，在OLT端（局端）配置数字交叉连接设备（DXC）一套。PON设备为各井站提供１个2Mbit/s的标准接口，PCM综合业务接入设备将2Mbit/s的标准接口变换成交换机远端用户接口（FXS）和速率为64Kbit/s的数据端口。

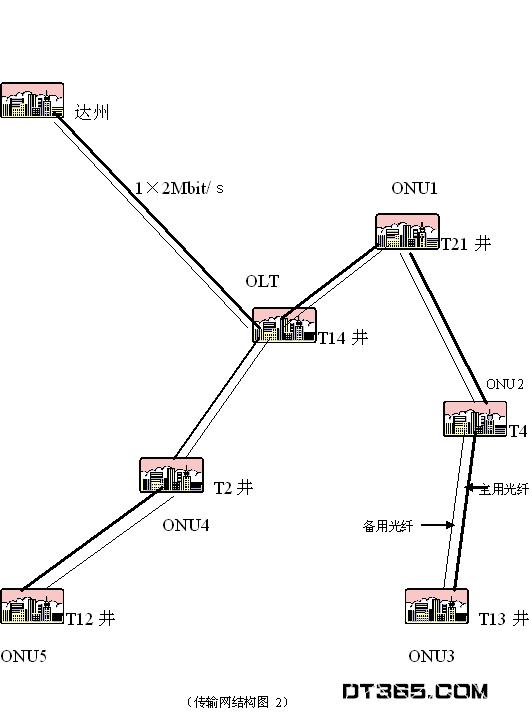

一、网络结构采用点到多点的树型结构（如图２）：
　　光纤接入网的拓扑结构一般有总线形、环形和星形以及树形等结构。而树形结构又是一种总线形和星形拓扑的结合，其特点是：共享主干光纤，节省线路投资，增删节点容易，适合广播形业务。故本工程结合气田井位实际情况传输网采用树形结构。



二、系统组成
　　MOLENE  PON系统同样由光纤线路终端OLT、光纤网络单元ONU设备、无源分光器、SGM网管系统组成。
　　1. 交换机侧光纤线路终端（OLT）透明传输最多16个2.048Mit/ｓ，符合G .703标准。采用19寸子架（模块式结构），最大可提供8个V24/V28或V11接口，本工程设计6个可用V24/V28接口。每个OLT最多可接8个ONU光接点。本工程暂时设计为5个ONU光接点。
　　2. 用户侧光纤网络单元（ONU）根据不同的要求配置，最多可提供16个E1，本工程采用2个E1。
三、系统应用
　　MOLENE  PON系统是一个开放的透明支线网传输平台，任何厂家的基于2Mbit/s、G .703接口的任何业务，均能在网上传输分配。
　　在城市接入网中，连接商业用户及住宅用户的业务复用设备，包括：交换机远端模块、V5接口的接入网用户设备（ONU）、PABX中继、租用线复用器、LAN网关等，用于FTTC、FTTB、FTTZ光纤支线工程。可以构成具有独立、集中网管的基站光纤传输网。由于基站所需2Mbit/s数量较少，点多容量小，基站分散，因此，MOLENE  PON网是最佳的选择。
　　在专业通信网中，PON完成一点对多点的光纤支线延伸。根据石油系统各气田的具体情况，对于生产井相对密集的气田采用MOLENE  PON结合多业务复用设备，可实现生产数据、语音、图像传输等多种业务，能达到高效、可靠、低成本的效果。
　　以建成的铁山气田通信系统为例，该气田有6口生产井，每个生产井开通3部生产调度电话，占用3个时隙（FXS×3）。安装V24/V28数据接口板1块，解决系统远程监控的问题，占用1个时隙。根据生产需要安装V24/V28或V35／Ｖ11接口板1块，解决数据传输或SCDAD自动控制问题，占用1个时隙。这样每个生产井共占用5个时隙。6个生产井刚好30个时隙，即1个E1（2.048 Mbit/s）。从铁山T14井至达州（50Kｍ）租用电信部门1个2Mbit/ｓ数字电路，其传输带宽刚好能够满足整个气田各生产井的通信需求。既节约了工程投资和生产成本，又避免了传输带宽的浪费。因此MOLENE  PON无源光纤网络技术是很好的选择。
　　专网通信主要解决生产企业生产调度，企业管理，天然气输送过程中的自动控制、通信联络问题，一般没有商务运营。对于MOLENE  PON无源光纤网络系统内部多余的传输带宽还可以解决井站职工收视广播电视节目的问题，为CATV有线电视信号传输提供传输通道，丰富井站职工的文化生活。
四、系统的主要特点
　　1. 无源光网络为纯介质网，网络对业务透明传输，带宽不受限制，易于升级扩容，有利于未来新业务的接入，便于向宽带PON网（ATM  PON）过渡，APON网可为用户提供多媒体传输平台或引入波分复用（WDM）技术扩展业务。
　　2. PON网一般采用星形/树形分支结构，便于构建灵活的光传输网络，用户可共享光纤和OLT光收发设备，经济性好，适应性强，系统可靠性高。
　　3. 网络外部现场没有有源电子设备，因而基本不需要维护，设备无需特制的机箱，减少了雷电危害和电磁干扰，提高了网络的可靠性。由于采用了无源的光功率分配器，使功率降低，因此适合短距离使用（一般在20公里内）。
　　4. 可灵活配置接入1至16个E1，并可增加V24/V28或V11接口。
　　5. 需要时可配置光链路备份、2Mbit/ｓ电接口备份，进行综合保护。
　　6. 下行方向的传输过程是：OLT送至ONU的信息通过时分复用（TDM）的方式组成复帧在光纤中传输，再通过无源光分路器以广播式送至每个ONU。ONU接收到下行信号后取出属于自己的那部分信息；上行方向的传输过程是：ONU至OLT的上行信号主要采用时分多址（TDMA）、或码分多址（CDMA）、波分多址（WDMA）及空分多址（SDMA）等多址接入方式。由于各ONU与OLT的距离不同，因此要对ONU进行测距以防止各ONU的上行信号的碰撞。但本系统具有复杂准确的测距功能和先进的远端光功率控制能力。
　　7. 功能完善的网管系统能对一个或多个系统进行集中监视管理。直观的图形化界面网络管理系统可完成：配置管理（设备清单、方框图、创建链路等）；故障管理（查看告警信息、重新配置等）；性能管理（传输质量的测量、性能描述等）；安全管理（接入等级的管理、口令等）。
　　8. 复接2Mbit/ｓ和V24/V28或V11接口信号。两种时钟源同步：外同步时钟信号和OLT的2Mbit/ｓ输入信号。在无外部时钟源时，使用局端OLT的内部振荡器时钟源。
五、SGM网管系统
　　SGM是MOLENE  PON无源光纤网络设备的管理系统，一般有本地工作站（SEL）、远距工作站（SID）、本地分站（PEL）和远距监视站（SSD）四种类型的工作站组成，能够灵活地运行和管理整个PON支线网平台。
1. SGM管理的资源和对象：
 光路；
 局端设备（OLT）到 远端设备（ONU）互连的所有对象；
 局端（OLT）和远端（ONU）的设备、板卡和接口；
 2M备用模块，外部同步模块；
 链路（2M、V11、管理通道等）
　　SGM通过一个图形化的用户友好人机界面，可以方便地输入网络资源配置情况和控制管理命令，它兼容WINDOWS人机接口习惯用法，包括：鼠标、键盘、菜单、子菜单、对话盒、图形窗口、事件窗口等。
2. 配置管理
　　管理方式主要有在线和记录配置两种。
　　在线配置可以使用户能够管理和修改网络资源及其分配，连续的监视网络和资源的运行情况，核对管理系统和有效设备之间的一致性，恢复有关对象的信息，并给用户提供服务。
　　记录配置主要用于培训，网络扩容升级方案以及紧急备用方案，用户建立记录配置能够将资源分配给光纤通路构成一个配置表，并存储在数据库。
3. 性能管理
　　性能管理使用户可以在使用中测试光路的传输质量，包括；误码秒（SAE），严重误码秒（SGE），降级分（MD），不可用时间（TI）。
　　用户还可以进行瞬时单个测量记数，也可以按某个时段进行系列统计测量。性能管理还能够使用户在故障发生前就能够提前检查出故障隐患，并进行排除。
4. 故障管理
　　为了预防故障发生，便于查找故障源，执行必要的保护操作，故障管理能在网络运行状态下操作，在设备工作状态下进行维护，大量减轻维护人员的劳动强度和节省维护费用，提高设备运转的可靠性。
　　故障管理对告警和事件的故障的监测可以实时显示出来，并记入日志记录。
　　网络设备根据故障检测能够进行自动切换：备用的ONU、光路、2M链路等。
　　用户也可以人工控制、处理。对光路、2M链路 、ONU进行人工切换；对ONU进行重置；对2M链路及V11通路环回测试，以及对印制板卡测试，连接测试等。并且可以对不同的使用人员设置不同等级的使用权限。
六、 总结
　　由此，MOLENE  PON无源光纤网络传输技术是一种新型的基于无源光纤网络（PON）的2Mbit/ｓ接入分配系统。特别适用于中小容量的用户接入支线网。据了解，无源光网络在我国，在亚太地区正在迅猛发展。特别是在日本，用户已达几十万户。同时，MOLENE  PON网络也是实现光纤到大楼（FTTB），光纤到路边（FTTC），光纤到小区（FTTZ）以及光纤到乡村（FTTR）接入网经济实惠的基本支线传输网。它结合多业务复接设备，能够优化光纤网络结构，满足基层站点话路、数据、图像、会议电视、自动控制、远程监控等多种业务的综合要求。
　　目前，PON的发展已进入大容量、多业务、高速率阶段，其发展过程走过了PON—APON（网络）—EPON（以太网）—GPON（吉比网）阶段，而PON已逐渐趋于淘汰，但从铁山气田无源光纤传输网的建设实践看，MOLENE  PON系统非常适合石油系统建设专用通信网的需求，特别是整装气田的通信网建设。MOLENE  PON无源光纤网络技术2Mbit/s接入分配系统为小容量，短距离的专业网，十分经济、可靠，因此是石油专网通信面向未来的新技术，是延伸和优化光纤网络结构的基本手段。
