任渠江 朱志强

    即将开展的3G业务、北京2008年奥运会业务对传送网络提出了新的扩容需求。城域光传送网络也已经从针对业务的重叠网络建设演进到面向多业务的MSTP传送网络，由统一的传送网络完成多种业务的接入、汇聚和传送。双平面光传送网络是面向网络安全和业务发展的传送网络演进方式之一，建设双平面传输网是业务、技术和经济等多种因素驱动下的一种现实而明智的选择。

    一、建设双平面传送网的意义

    如何满足网络对业务多样性、扩展性、安全性的需求是运营商最为关注的事情。建设面向网络安全和业务发展的城域双平面光传送网络对于运营商来说具有重大意义。

    1．优化网络拓扑

    在部署第二平面时可以选择不同的拓扑结构，从而弥补原有平面在某些地区或业务方面的空白，使网络实现全业务、全地理的覆盖。

    2．优化跨环业务调度

    在原有平面中两个节点之间的业务通道可能要跨越不同的汇聚层环路，而增加另一个平面后由于拓扑的优化，可以使部分在原平面汇聚层的环间电路变为新平面的环内电路，更灵活地提供端到端的通道。

    3．实现业务分担，增强业务安全性

    将重要业务分别部署在两张网络上，能有效实现业务分担、业务保护和抗灾能力，大大增强业务的安全性。

    4．优化无线基站业务的接入传输

    新平面可以分流部分原平面的基站接入环业务，当出现任何汇聚层节点失效时，只会有部分基站失效，剩余的工作基站可以通过提升功率增大覆盖面，提高网络的安全性。

    5．利于业务分类

    不同的业务部署在不同的网络上，对于试验性业务和初期开展的业务能有效降低对关键业务网络的冲击。

    6．快速部署新业务

    新建MSTP传送平面可以快速开展各种城域数据业务，通过各种接入方式提供大客户解决方案。新建的平台还可以为NGN的IP业务、3G业务提供承载。

    7．提供差异化服务

    新的传送平面采用MSTP技术，能够提供丰富的业务接口和灵活多样的带宽分配机制。

    8．引入新厂商

    新建MSTP平面作为一个相对独立的平台，在设备选型时将拥有较大的选择余地，可方便地在本地网中引入新厂家。通过建设第二平面可以扩大技术选择的范围，保持与世界先进通信技术的同步，并可根据自身网络的具体特点和问题，选择具有不同特点及优势的产品，找到最合适的解决方案。

    9．节省网络投资成本

    从企业运营的角度来看，引入第二厂家设备建设MSTP平面可有效降低网络扩容成本，获取最佳性价比的产品和服务。

    二、建设双平面传送网面临的问题及其解决方案

    在双平面建设过程中，有几个问题值得思考。

    1．网络统一管理问题

    建设双平面传送网必然要引入两个设备厂商的系统，网络的统一管理成为运营商需要考虑的问题。通过建设统一的传输网络管理平台可解决此问题。

    通过建立统一系统平台，实现网络故障和网络性能关联、业务电路数据和性能分析关联、SLA管理、客户定制故障性能查询等功能，对跨厂家设备及多个网络进行快速有效的管理，以缩短故障历时，并提高网络维护效率和水平；同时系统实时提取网络当前业务开放信息和全网设备占用情况，提供网络资源预警报表，为及时调整资源分配、及时疏导业务流量提供可行的参考数据。特别是可提供WEB形式的客户网管系统，使重要客户可以实施查询自己租用电路的性能情况，在业务拓展上占得先机。

    2．运行维护问题

    建设双平面传送网必然会因为另一张网络的增加导致员工培训、网络监控、网络维护等方面工作量的增加，同时也会增加备品备件种类，从而带来运行维护方面的一些问题。

    对于这个问题，应以发展的眼光来看待。维护工作量增加的同时也对员工技术能力和综合素质提出了更高要求，这对于锻炼具有全程全网概念、能处理复杂问题能力的员工队伍是有帮助的。而一个有效的解决方案是：运营商同设备厂商建立长期有效的维护合作协议和有效的专家工作组机制，共同对网络进行维护，并就网络发展等问题进行研究。

    3．数据VPN互通问题

    在双平面传送网络中需要考虑的另一个问题是两家厂商的MSTP设备如何实现数据业务的VPN互通。解决不同厂商MSTP设备间VPN互通的关键是MSTP设备是否内嵌MPLS。一旦实现了不同厂商MPLS封装到SDH的互联互通，也就解决了MSTP设备间数据业务的互通问题。

    目前，MSTP已经由第一代产品发展到第三代产品。

    第一代MSTP只实现了以太网业务的点到点透传：在SDH平台上利用支路版资源，提供数据业务接口，实现点到点透传业务。业务颗粒一般较大，采用虚级联方式实现带宽的灵活调整。

    第二代MSTP实现了以太网业务的多点接入汇聚和带宽共享：在SDH平台上内置ATM、IP交换汇聚功能，通过带宽共享、统计复用等功能，可以利用较少的网络带宽实现多点接入汇聚和带宽共享。

    第三代MSTP采用了虚级联（VCAT）、链路自动调整机制（LCAS）和通用成帧规程（GFP）等基于标准的新技术，内嵌RPR功能，并结合MPLS技术：支持二层数据功能，支持以太网业务的带宽共享、业务汇聚、以太网共享环等功能，带宽利用率大大提高；可以实现以太网带宽的统计复用、公平的带宽分配，支持运营商向大客户提供SLA服务；通过将RPR与MPLS结合，通过支持MPLS，能够提供带宽管理，能够隔离城域网中的用户，对数据业务具有更好的支持能力。新一代MSTP将结合ASON/GMPLS，实现业务端到端的调度和保护。

    另一个解决方案是：建设结构清晰的双平面传送网，VPN数据业务在各个平面独自实现。

    三、双平面传送网的实现方式

    城域双平面传送网可以选择在汇聚层部署，或者核心层部署，也可以选择在核心层和汇聚层同时部署双平面。

    1.汇聚层双平面

    在当前的汇聚层，主要以10G/2.5G环网为主，节点数量多。随着业务量的急剧增长，带宽受限问题日渐凸显，许多汇聚环面临扩容问题。另一方面，汇聚层已不仅仅只是起着将业务汇聚后透传的作用，还必须在这个层面对接入的以太网业务、ATM业务进行处理，实现带宽的统计复用。因此，仅仅依靠扩容已经无法解决带宽瓶颈问题。采用汇聚层双平面无疑是最好的解决思路。

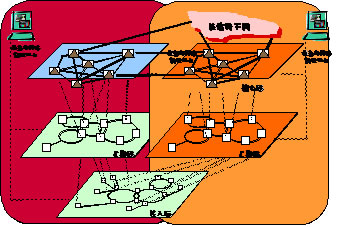

    汇聚层双平面主要解决重点区域业务安全和业务分层的问题。对于重点区域单一路由（环）的出环保护是无法解决节点设备故障的，所以每个接入环都可以有两个出环方向，分别接到两个平面的汇聚节点。如图1所示。

    图1 汇聚层双平面示意图

    2．核心层双平面

    对于大业务量节点，如3GMGW，CALLSERVER和关口局等，为了提高业务承载的安全性，有必要在核心层部署双平面。

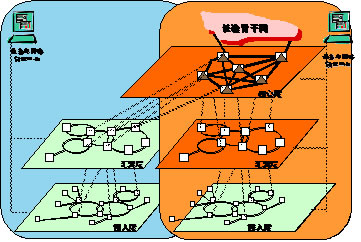

    城域网业务种类繁多，保护需求多样且电路调度频繁，在大城市、超大城市的城域范围内尤其是城域网的核心层部署ASON网络，将能更有效地发挥其灵活高效的特点。因此，对于核心层双平面，可以考虑采用ASON设备组成网格状网络，如图2所示。

    图2 核心层双平面示意图

    3．核心层+汇聚层双平面

    近年来，各种新型业务如三重播放（TriplePlay）、带宽租用、虚拟专用网（VPN）等不断涌现，为运营商带来了广阔的市场和全新的利润增长点。随着网络业务量的爆炸性增长和传送网络逐步由承载网向业务网过渡，为了更有效地提高网络的安全性和支持业务的发展，在核心层和汇聚层同时部署双平面无疑给运营商提供了一个更好的选择机会。如图3所示。

图3 核心层+汇聚层双平面示意图
