摘  要：利用无线异步收发模块 TC35传输短消息的短信平台系统，应用于电网调度和电网调度自动化的运行管理,提高电网调度和调度自动化系统的运行管理工作效率。
　　关键词：GSM模块； 短信平台； 电网调度

1．引言

　　现代化的电网安全稳定运行，主要是依靠调度自动化系统对运行电网的信息采集和在线监控。当系统运行过程中发生了异常和事故情况时，值班调度员需电话通知相关人员应急处理电网发生的异常或事故。根据过去的经验，在特殊情况下，往往会出现电话拥塞，或因通信系统故障，无法通知到相关人员，这样会延误事故的处理或造成事故的扩大，严重威胁电网的安全稳定运行。当领导和相关人员出差时，无法使用办公自动化，也就无法了解电网运行状况。同时当调度自动化系统或相关通信系统出现故障时，调度人员无法监视、了解系统或部分变电站的运行信息，对于无人值班站，在调度端观测到该站远动自动化信息中断时，更是无法判断到底是通信中断，还是该变电站自动化系统出现故障，需要通知相关通信、自动化、继电保护等专业人员同时去处理，这样会造成人员和车辆成本提高和浪费。

　　针对以上电力系统运行中暴露的问题，我们经过研讨，设计利用GSM移动通讯网络短信息服务快捷的性能和相对低廉的费用，开发一套性能稳定、性价比高的短信平台，来弥补解决电网运行和调度自动化信息传递中出现的异常。

　　短信息服务（Short Message Service，SMS）是GSM（Global System for Mobile Communication）系统中提供的一种GSM终端（手机），通过服务中心(service center)进行文本信息收发的应用服务，其中服务中心完成信息的存储和转发功能。短信息服务是GSM网络的一种基本业务，由于GSM网络在全国范围内各行各业都实现了联网和漫游，具有很强的网络支持能力，无需另外组网就可以支持完成对系统实行快捷的信息服务，从而解决了传统的专网通信系统投资成本大、维护费用高的矛盾。比传统的集群系统在无线网络覆盖上具有无法比拟的优势，加上GSM的SMS本身具备的数据传送功能，使得这些应用得到迅速的普及。利用GSM短信息系统进行无线通信还具有双向数据传输功能，性能稳定，为远程数据传送和监控设备的通信提供了一个强大的支持平台。

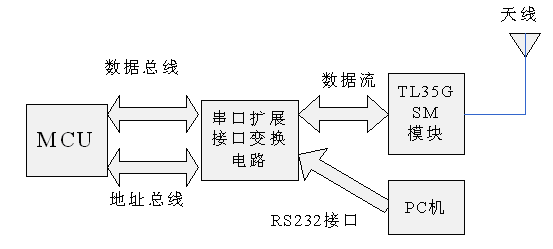

　　基于上述概念的应用我们设计了一套短信平台，硬件结构如下：

图一



　　该系统硬件部分主要有32bit ARM处理器LPC2132、 串口 扩展接口变换电路、TL35GSM远程通信模块及用户端数据处理终端PC机组成。TC35设计小巧、功耗很低，其主要由GSM基带处理器、GSM无线模块、电源模块(ASIC)、闪存、ZIF连接器、天线接口6部分组成。它可以通过AT指令集进行控制，是专门为数据、传真、短信息和语音传输而设计的GSM MODEM。我们通过它提供的标准RS232串口可以方便的对其进行各种功能控制。

　　我们用PC机和调度自动化主站系统的一台工作站通过网络进行连接，读取电网异常状态下自动化主站系统的事件记录。同时在PC机中预先保存进行信息接收目的群手机号码，将所需发布的信息以短信方式发送到用户手机上。

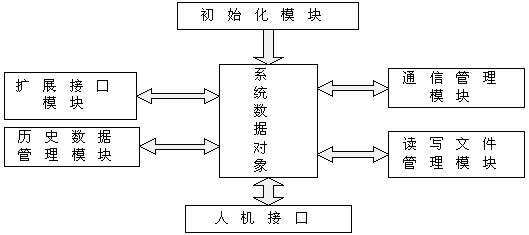

软件结构图

图2



3、系统功能

　　手动短信群发。

　　短信平台和调度自动化主站联网，实现自动化信息的自动群发。

　　完成短信平台和变电站自动化设备联网，实现在远动通道走死时，获得该变电站的实时信息。

4．应用实例

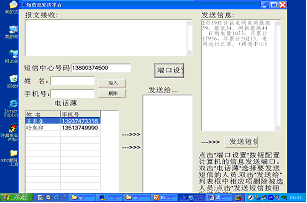

　　手动短信群发，我公司电力调通中心每日通过本系统向公司领导及生产部门的负责人定时发布电网运行信息，如负荷情况、电量情况、电网运行情况等信息。在电网运行出现异常时也随时向相关人员发布应急信息，使信息发布及时、便捷、准确、经济。下面是人机界面图:

　　要使短信平台和调度自动化主站联网，实现自动化信息的自动群发，必须要保证短信平台不能干扰调度自动化主站的运行。为尽可能减小短信平台对调度自动化主站的影响，又能实现自动化信息的自动群发，在实际运行中通过和调度自动化主站厂家联合设计，由主站一台工作站在系统运行出现“事件记录”时将事件信息保存为一个纯文本文件，短信平台每隔一秒读取一次该文本文件，并筛选出需发布的信息通过GSM 网络以短消息形式向相关人员发布。在实际运行中获得了良好的效果。

　　目前在电力系统中由于变电站综合自动化设备种类型繁杂，要完成短信平台和变电站综合自动化设备联网，获得变电站的实时信息，工作量较大，在我公司实际运行中正逐步推进该项工作，已完成变电站直流电源系统与短信平台的联网。具体实施办法：在变电站直流系统管理装置处设置一个规约自动转换装置，通过此“规约转换器”来将不同厂家的直流设备规约，统一为短信平台系统使用的标准规约及传输通道要求的标准接口，同时维持现有变电站综自系统与直流监控器的通信规约及通信接口。短信平台系统不断监听变电站综自系统与直流监控器的通信，一旦发现通信中断就自动启动以短消息方式向上发送信息，当然短信平台也可以以远端遥控的方式来启动。



　　本文通过对短信平台的应用的尝试介绍了一种电力系统运行维护管理的新思路。实践证明通过引入该系统给运行维护人员带来了极大的方便。同时该短信平台系统可以方便的移植到其他工业监控系统中去。
