摘 要：调度自动化设备电源失电如不能被及时发现处理，将造成自动化设备的停运。为此，提出了具体的改进措施，介绍了失电告警装置的原理及应用，以此提高自动化设备的安全运行率。
关键词：交流电 失电 常闭接点 常开接点 遥信点 自动告警
一、引言
电源失电是影响调度自动化运行率的重要因素，轻则影响自动化设备运行指标，重则影响电网的安全运行及经济调度。虽然多数自动化设备采用了UPS不间断电源供电，但是在失电后如不及时处理，UPS电池在长时间的放电后也会造成交流
电源的失电。这种情况在调度自动化设备的运行中是屡见不鲜的，我们也有这样的经验教训。为了杜绝以上情况的发生，我们试制了调度
自动化设备交流
电源失电告警装置，经过一年多的实际运行效果良好。
二、失电告警装置的技术要求：
1、交流电源失电告警装置必须有可靠的工作
电源，这是对告警装置可靠性的最根本要求；
2、告警信号如灯光、铃声有人工切除功能，以免长时间告警影响工作；
3、告警装置具有自恢复功能，当人工切除告警信号后，无须人工干预。当交流
电源失电后，告警装置自动恢复成备用功能；
4、告警装置应简单可靠，最好是“免维护”的。只要定期检查，试验一次即可。
三、电告警装置的构成及工作原理
根据对自动化设备电源失电告警装置的技术要求，我们试制一台并实际投入了（调度端）使用，效果良好。告警装置的原理图如下：
工作原理简述：上图中间继电装置JZ1的线圈接在调度
自动化设备的三相380V或220V的交流电源输入端，220V的单相交流电源直接接在UPS不间断电源的输出端。当交流主电源正常时，中间继电装置线圈带电，其接点JZ1-1闭合，JZ1-2断开，220V辅助电源经过JZ1-1至闭合的按钮AN使JZ2的线圈带电，其接点JZ2-1闭合，JZ2-2闭合。由于JZ1-2是常闭接点，在交流主
电源正常的情况下JZ1的线圈带电，JZ1-2是断开的，蜂鸣装置或警铃FM是没有告警音响的。此时告警装置处于备用工作状态。
告警工作状态：当调度
自动化设备的交流电源失电时，JZ1线圈失电JZ1-1断开，辅助
电源经过JZ2-1接点、闭合的按钮接点、JZ2的线圈形成回路。JZ1失电接点JZ1-2经过JZ2-2，蜂鸣装置FM带电发出告警。
告警状态：听到后值班工作人员只须按下告警装置的按钮AN就可解除告警音响。原理图如下：按下按钮AN，JZ2中间继电装置失电，其接点JZ2-1断开，JZ2-2断开，蜂鸣装置失电，告警音响解除。告警解除值班人员应通知相关人员，了解是临时停电还是交流
电源故障，根据实际情况妥善处理。
告警后初始状态的恢复：当交流电源故障排除或临时停电结束恢复正常供电的情况下，中间继电装置JZ1带电，其接点JZ1-1闭合，经过按钮AN的接点中间继电装置JZ2带电，其接点JZ2-1、JZ2-2闭合，此时由于中间继电装置JZ1是带电的，其接点JZ1-2是处于断开状态，蜂鸣装置无电，告警装置处于备用工作状态。可以看出：当出现交流电源故障或临时停电，发出告警音响。值班人员按下按钮AN就可以解除告警音响。当交流
电源恢复正常供电后，告警装置自动恢复成备用状态而无须人工干预。以上告警装置适用于有人值班变电站的当地告警。
厂站端主要是用于常规变电站RTU的供电和综自变电站（无人值班变电站）自动化设备的交流失电告警。对需要当地告警装置的地方完全可以用图1、图2的电路来完成。对于需要将告警
信息远距离传送到调度
自动化主站端时，可以用以下方法来实现：

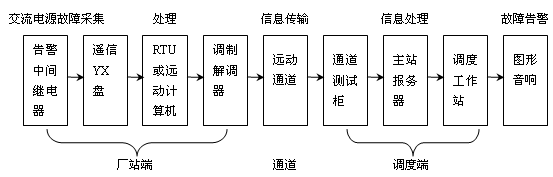

告警过程框图如下：
工作原理简述如下：如需声响和推画面同时实现，则取装置中两常开接点，在自动化设备失电后，告警中间继电装置的两对常开接点接通，由于其一对接点并接遥信盘的“事故总信号”的遥信接点上，另一对接点做对象遥信接点，做为一路遥信接入遥信盘的空余点位置，其信号经过RTU或远动计算机处理，经过调制解调装置、远动通道至调度自动化主站端的通道测试柜、主站服务装置，由调度工作站推出掉电故障厂站的画面、CRT告警窗口显示对象遥信（××站RTU交流电源掉电），同时扬声装置会发出同样内容的声音。这时调度人员通知维护人员处理故障后，告警中间继电装置线圈带电，其常开接点断开，告警解除，使其处于备用工作状态。

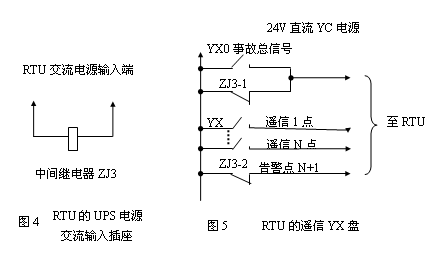

告警继电装置及遥信盘的接线方式如下：
可以看出这种方案是采用遥信方式的交流电源告警方案，属于远距离告警方式，这种方式对于无人值守的变电站特别适用。如需进一步提高设备可靠供电，可对变电站自动化设备交流电源采用以上两种方式监控：本地音响报警的同时还将该站交流电源掉电告警进行远距上传。
五、结束语
调度自动化设备交流电掉电告警装置从试制完成到投入使用，对自动化设备的运行率及可靠性又提供了一种技术手段，也使我们认识到因陋就简的应用方法，对提高日趋复杂的
自动化设备的运行可靠性的思维也是正确的，真可谓“没有做不到，只有想不到”。
建议：该告警装置的适用范围也可以扩大到通信交流
电源的故障告警。再一点我们也可以想象在某些厂站端过分依赖掉电告警的，完全可以使用单片机完成自动拨号，自动使用无线方式或GSM为手段来完成告警
信息的传输处理。
参考文献
[1]电网数据采集与监控系统GB/T13730—92
[2]潘小兵 ，变电站电源自动投入装置技术导则[s]，2004.
[3]耿凤，变电站“远动信号自动复归”的技术改造。电力自动化，2005。
作者简介：
江 颖 ，1977 ，女，大学本科，主要从事电力自动化系统工程维护
张守荣，1952 ，男，高级技师，主要从事电源供电系统运行维护
陈宏业，1965 ，男，大专学历，负责调度自动化系统维护和管理
