摘 要：介绍平顶山供电公司对下属多经总公司办公大楼及新城区服务大楼进行交换机远程组网，并对组网所使用的综合接入设备进行详细阐述。
关键词：光纤接入、远程组网、综合接入设备
1.概述
近年来，通信和信息技术的飞速发展使人们获取、交流和处理
信息的手段发生了巨大的变化。随着各项新技术的广泛应用，也为电力系统通信工作带来了新的机遇和挑战。今年以来，由于平顶山供电公司下属多经总公司办公大楼以及新城区分局用电服务大楼的相继建成，标志着公司部分办公区域的远距离延伸。但为满足电力系统行政交换网内号线的统一管理，因此这两栋大楼的固话号码需要接入公司行政交换机，号码资源进入
专网号线管理系统。但这两栋楼距公司行政机房有一定传输距离且用户量适中，如果为这两栋楼各自增加交换设备，一次性投资比较大，而且还需投入人力和物力进行日常的维护和管理。因此考虑租用网通公司现有的传输线路，两端架设多业务接入设备来满足日常工作联系和各项业务需求。
网络建设方案
经过认真讨论，结合平顶山供电公司的具体情况，对多经总公司办公大楼和新城区用电服务大楼交换机远程组网采用CV60-240A+4E综合接入设备实现这两个点与中心点的对接。

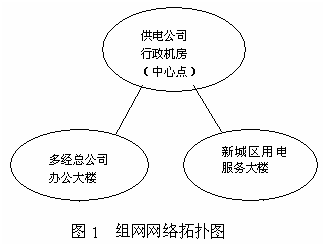

直接通过光传输的点对点接入形式进行组网拓扑结构图入图1所示。采用点对点的综合光端机来组网实现。这样一步到位，简单方便，投入成本也低。公司租用网通公司两对裸光纤，每个点两端架设一套CV60-240A+4E综合接入设备，配置相应的业务模块实现各项业务需求。语音网使用CV60-240A+4E综合接入设备的电话接口板进行接入。
多经总公司办公大楼及新城区用电服务大楼内固话全部使用公司行政交换机的号码资源，由行政交换机房进行统一的规划和管理。

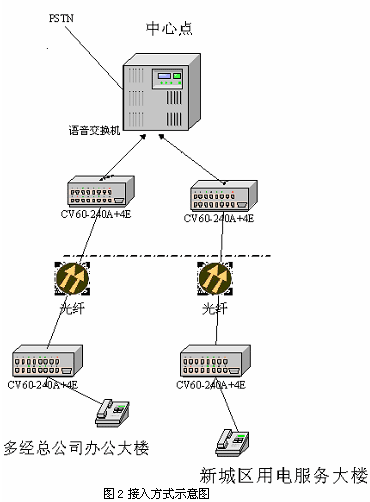

接入方式示意图如图2所示。
网通公司为这两个点完成光纤的联通，包括光缆的布放、焊接工作，光路衰耗在正常值范围内。此光路为多经总公司办公大楼和新城区用电服务大楼与公司行政交换机房连接的通路。
中心点（公司行政机房）完成对远端（多经总公司办公大楼和新城区用电服务大楼）的放号工作，并通过配线架实现与本端综合接入设备对接工作。远端需将大楼内各个房间的用户电缆连接至本端配线架，再将配线架与本端综合接入设备对接良好。
CV60-240A+4E综合接入设备技术参数：
①光纤接入设备固定接口（单纤或双纤）为4路10M/100M网络接口/RS232接口。
②光纤接入设备具备扩展槽位，具备E1扩展卡、语音扩展卡、预留视频会议扩展接口及图像监控扩展接口。
③光口物理接口支持双芯光纤传输；支持单芯光纤传输（单纤无中继最远能支持120KM传输）；支持SC光纤接口。
④平均发送光功率与光源类型、标称波长、光纤类型有关，应满足表1要求。
表1 光纤接入设备的平均发送光功率
|
速率
bps |
光源类型 |
平均发送光功率dBm |
|
单模系统 |
|
双芯 |
单芯 |
|
波长1310nm或1550nm |
波长1310nm/1550nm |
|
155M |
LD |
≥-10 |
≥-20 |
⑤光接收灵敏度是指误码率(BER)不劣于1×10-11时，在紧接连接器前的光纤点处测量的最小接收光功率，光纤接入设备的光接收灵敏度见表2。
|
速率
bps |
光源类型 |
接收灵敏度dBm (BER≤1×10-11) |
|
单模系统 |
|
双芯 |
单芯 |
|
波长1310nm或1550nm |
波长1310nm/1550nm |
|
155M |
LD |
≤-32 |
≤-28 |
⑥光接入设备的接收功率动态范围是当BER≤1×10-11时，在光连接器之前的光纤点处实测最大接收功率与实测光接收灵敏度之差。双纤该指标应≥25dB、单纤该指标应≥15dB。
⑦语音接口扩展卡要求
每块语音扩展卡可以提供16路语音接口，语音接口性能要求如下：
·阻抗特性：200Ω+680Ω/0.1μF。
·频率特性：300-3400Hz（-0.6-+3dB）。
·衡重杂音：≤-65dBmop。
·环阻特性：≤1800Ω。
⑧语音接口功能要求如下：
·提供局端语音环路接口。
·提供远端语音环路接口。
·单端设备可提供九路以上接口。
根据实际应用具备扩容和扩展功能，最少扩展60路以上用户。目前，公司下属多经总公司办公楼固话部分已经采用此种方案施工完毕，光纤传输通道和综合接入设备运行正常，用户使用状况良好。
3.结束语
平顶山供电公司的交换机远程组网建设，遵循经济性、实用性、可管理性、高安全性、可扩展性和稳定性等有关原则，采用专线接入方式，一次性解决了电力专网当中由于部门搬迁，造成固话网远距离延伸的实际问题，不仅满足了电力
专网号线管理的要求，同时也为电力系统通信及办公
自动化业务的扩展和更新解决了线路架设和投资的根本问题。
参考文献：
[1] 《数字信道上使用的综合复用设备进网技术要求及检验方法》
[2] 《路由器设备技术规范－低端路由器》
