随着县调自动化系统的普及,自动化系统的通道问题随之出现。如鄱阳县调。该县南北长100多公里,分别由赣东北供电公司和景德镇供电公司供电,分为南北两个电网互相没有线路连接。南部电网由赣东北供电公司供电通过电力载波与光纤通信鄱阳县调中心相联,北部电网由景德镇供电公司供电,中心站油墩街变与鄱阳县调中心直线距离60公里以上,铺设光缆投资太大,电力载波又因无线路连接而无法实现,应用无线扩频技术则克服以上困难。
下面我给大家介绍鄱阳县调无线扩频技术在自动化系统中的应用及调试。
一、硬件连接
鸦雀湖变、谢家滩变装备武汉国测公司常规型RTU,模拟信号通过载波设备接至油墩街变无线扩频机Modem板上,侯岗变为武汉国测综合自动化厂站模拟信号通过载波设备接至油墩街无线扩频机Modem板上,油墩街变为深圳许继自动化公司综合自动化厂站数字信号通过通信管理机直接接至无线扩频机数据服务器上。
鸦雀湖变、谢家滩变远动信号以模拟信号CDT循环规约传送,同步通信方式,通信速率300bit,中心频率3000HZ, 频偏150HZ。侯岗变远动信号以模拟信号CDT循环规约传送,异步通信方式,通信速率600bit, 中心频率3000HZ, 频偏150HZ。油墩街变远动信号以数字 信号CDT循环规约传送,异步通信方式,通信速率600bit,通过通信管理机RS-232口接至无线扩频机数据服务器上。
Modem板与数据服务器以数字信号,异步通信方式,通信速率600 bit通信。数据服务服务器与县调中心前置机以数字信号,异步通信方式,通信速率600 bit信。

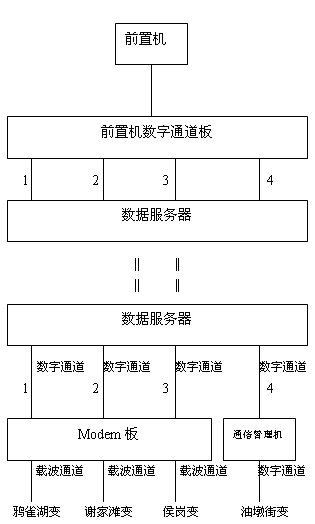

图1为油墩街变与各子站及鄱阳县调中心无线扩频通信硬件连接示意图
二、软硬件调试
1).硬件调试
这个系统通信比较复杂,既有模拟通信又有数字通信;有同步通信方式和异步通信方式;
通信速率有300bit和600bit方式。但是Modem板与数据服务器,前置数据服务服务器与县调中心前置机的通信方式已定为异步通信方式,通信速率600 bit,而RTU和测综合自动化厂站通信方式因建设在前都已定好,无法更改,只能在无线扩频机Modem板上通过更改跳线来解决同步异步通信转换,300bit和600bit通信速率匹配。
通过Modem板上J1、J2,S1控制同步异步,J1、J2空、S1短接是同步方式,J1、J2的1、2短接、S1为空是异步方式。SW7、SW8控制300bit或600bit,SW7、SW8为1、1是300bit,SW7、SW8为1、0是600bit。SW2、SW4为1、1设中心频率为3000HZ、频偏150HZ。通过以上设置完成转换。
2).软件调试
1.以telnet登录前置机修改各数字口通信速率,统一改为600bit通信,保存并退出。
2.将Modem板与数据服务器通信的RS232口中的6发(TXD1)、8收(RXD1)短接,使数字信号环回用来确定每个端口对应站址。
3. 因县调中心处无信号发生器,所以利用前置机中的主站对时命令来确定前置机-----
数据服务器每个端口对应站址及数字通道好坏。
如主站对时命令为3帧EB90 EB90 EB90、后跟对时报文,由数据服务器返回的报报文必为3帧EB90 EB90 EB90、后跟对时报文。如报文为EB90 EB90 EB90!则通信速率不对,应调整通信速率。如报文为FFFFFFFFFFFF!则数字通道不通,应检查数字通道。
通过以上工作确定:1通道为鸦雀湖变、2通道为谢家滩变、3通道为侯岗变、4通道为油墩街变。接入各变电站远动信号观察各站报文及数据均正常,调试结束。
