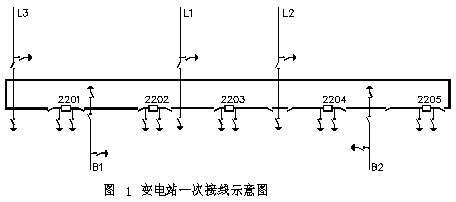

2004年9月30日，L1线发生B相接地故障，两套线路保护均动作发单跳令，2202开关B相跳闸，重合成功。2203重合闸启动、但开关三跳，2203开关操作箱屏A相、B相、C相跳闸I信号灯，A相、B相、C相跳闸II信号灯点亮。

　　L1线路保护动作情况为：WXB-11A保护高频零序动作出口、零序I段动作出口、接地距离I段动作出口；PSL-601A保护距离零序保护启动，高频保护启动，快速距离动作，接地距离I段动作，零序I段动作，高频保护B相跳闸出口。

　　故障录波器所采L1线故障电流、电压分别为：

　　IA=0.5085(KA),IB=2.602(KA)，IC=0.2339(KA)，3I0=3.073(KA)

　　UA=194.1(KV),UB=55.65(KV) , UC=196.3(KV) , 3U0=330.6(KV)

　　从L1线路的微机保护动作报告及故障录波器报告中可以看出：L1线发生了B相瞬时性接地故障。

　　L1线重合闸采用“单相”方式，当发生B相瞬时性接地故障时，2202、2203断路器均应B相“单跳”、重合成功，现在2202断路器B相跳闸，重合成功；而2203断路器却发生“三跳”不重合。

　　2202断路器不正确动作后对设备进行了现场检查，首先可以确认现场断路器的跳闸结果和有关信号指示是一致的，保护装置的报文和信号灯明确指示为B相动作，2202开关B跳、B合成功。2203操作箱屏明确有两组三相跳闸指示灯。如果怀疑有其他保护动作使2203断路器三相跳闸，但除了两套线路保护动作外，并无其他保护动作信息。为了搞清以上问题，必须对设备作进一步的检查和试验。经过初步研究我们确定以下检查方案：

⑴进一步进行装置外观检查。

　　检查L1线保护屏、2203操作箱屏压板投入情况，检查各装置有无明显的接线错误或放电痕迹。重点检查沟通三跳压板、回路，闭锁重合闸及气压低闭锁重合闸回路等。

⑵检查2203机构本体非全相保护的时间继电器（气囊式）动作时间.

　　若该继电器的动作时间接近零秒，开关会在重合闸动作周期内使开关三跳，且不会有保护动作信息。开关本体非全相保护动作跳闸时，操作箱的跳闸灯亮与不亮与接点竟赛结果有关，虽然两组共六个灯全亮机率不大，但不能排除这种可能性。

⑶检查2203重合闸装置逻辑功能。重点检查重合闸放电回路、出口回路等。

⑷检查2203操作箱屏与L1线路保护、2202操作箱屏、2204操作箱屏之间跳闸电缆的绝缘情况。

　　以上检查与试验均未发现有异常情况，能使2203断路器跳闸，又没有保护动作信号的，只有失灵保护瞬跳本断路器，如果该回路存在问题，可能会造成2203断路器三跳、不重合。

⑸2203失灵保护装置检查。

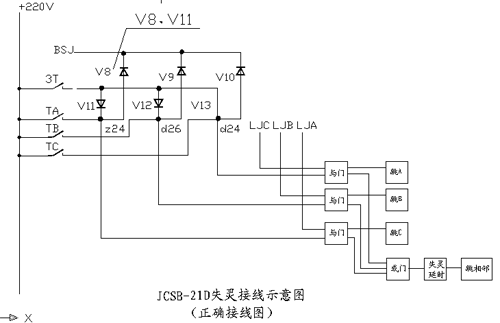

　　在检查3312失灵保护装置时发现，加A相电流，无论启动失灵A、B、C哪一相动作，总是A相出口；B、C相类似。加三相电流，无论启动A、B、C哪一相失灵，三相均出口。图2为正确的JCSB-21D失灵接线示意图：

图2

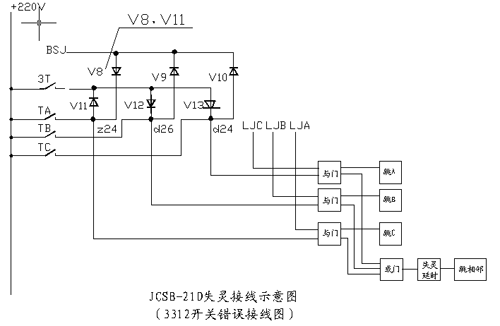

　　从图中可以看出，加A相电流，启动A相失灵动作，A相出口，启动B、C相失灵动作，失灵保护不会出口。B、C相类似。加三相电流，分别启动A、B、C相失灵，只有对应相出口。按图不应有上述动作行为，经对失灵装置仔细检查，发现4号插件保护启动A相失灵回路的二极管V8、V11的极性与出厂原理图纸和装焊图的标示相反。图3为3312开关失灵错误的接线图：

图3

　　按调试大纲试验，模拟保护A相动作启动失灵，同时加入A相电流，A相出口；模拟保护B相动作启动失灵，同时加入B相电流，B相出口；模拟保护C相动作启动失灵，同时加入C相电流，C相出口，此图的动作也完全相符，不能及时发现问题。但若在模拟保护一相动作启动失灵的同时加入另一相电流，或同时加入三相电流就可及时发现并消除陷患。

　　将V8、V11的极性更正后再做试验，保护动作逻辑符合接线正确时我们分析的情况。同时加入三相电流，模拟保护A相启动失灵动作， A相动作出口，B、C相不动；模拟保护B启动失灵动作， B相动作出口，C、A相不动；模拟保护C相启动失灵动作，C相动作出口，A、B相不动，逻辑正确。

　　04年9月30日330KVL1线故障前，A、B、C三相负荷电流（从录波器报告可以看出）均大于2203失灵保护电流动作值（失灵保护动作电流按保线末故障有灵敏度整定），此时2203开关失灵保护A、B、C相电流元件已经动作，但由于无保护启动失灵开入量，不满足动作条件而未动作。当L1线路B相发生接地故障时，L1线路保护I、II单跳启动3312失灵及重合闸动作，重合闸启动，保护B相动作启动失灵条件满足。正常情况下，此时应是失灵保护动作瞬时重跳3312开关B相。但由于A相保护启动失灵回路中的V8、V11二极管极性接反，造成A、B、C三相保护动作启动失灵条件均满足，从而造成失灵保护A、B、C三相瞬时出口均动作，使得2203开关三相跳闸。2203开关重合闸为单重方式，2203开关重合闸装置在开关三跳时不能动作。由于失灵保护装置瞬时跳闸在装置逻辑上不发出信号，因此失灵保护装置上亦无失灵动作信号。

5、防范措施

　　⑴对保护装置的检查试验，应尽可能的模拟实际故障情况进行试验，对应动和不应动的出口均应检测，及时发现装置缺陷。

　　⑵对新投或更换后的装置，认真核对图纸与实际的相符性，特别注意二极管、三极管等有极性要求的元件的安装方向。

　　⑶严格执行《继电保护和安全自动装置技术规程》2.8.7.1的要求，失灵保护的相电流判别元件的定值，应在保证线路末端故障有足够灵敏度的前提下，尽量按大于负荷电流整定。

　　⑷尽快检查同类装置，消除陷患。

　　⑸完善录波器开关量的接入，为事故分析提供有力的依据。





参考文献：

　　[1]国家电力调度通信中心. 电力系统继电保护规定汇编[M]. 北京: 中国电力出版社, 2000

State Electric Power Dispatching Center of China. Compilation of Power System Relay Protection Regulation[M]. Beijing : China Electric Power Press, 2000

　　[2JCSB-21D]失灵保护装置说明书、图纸等

作者简介：

　　古卫婷(1978-),女,工程师,省公司首批技术能手,主要从事电力系统继电保护的检修和管理工作。E-mail：gwtfd931@sohu.com

　　古卫涛(1976-),男,工程师,主要从事电力系统变电运行和管理工作。

　　刘晓波(1973-),男,工程师,主要从事电力系统变电运行和管理工作。
