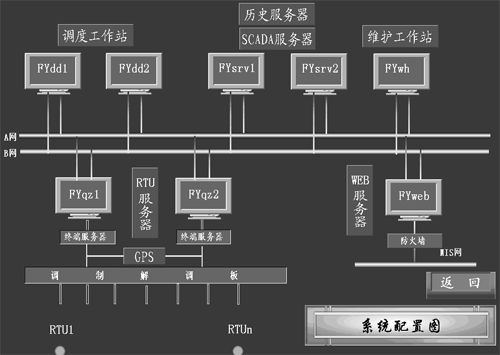

电网调度自动化系统DF8900数据库系统可划分成实时数据库和历史数据库。实时数据库包括模拟量数据库、数字量数据库、计算量数据库、系统配置数据库和离线模拟量数据库、离线数字量数据库。历史数据库定期从实时数据库中读取模拟量，按一定的顺序结构存入历史档案中。为了保证在历史数据库容量不断变化的情况下仍能正确存取历史数据，引入了版本号和索引数据库。

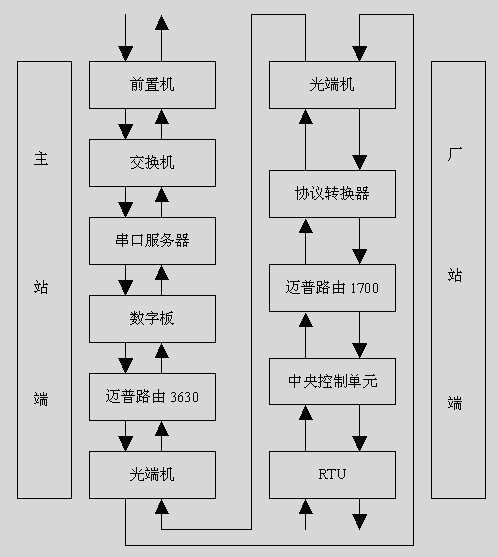

图2 电网调度自动化系统DF8900远动通道结构图

1.2 通道

　　电网调度自动化系统DF8900远动通道如图2所示：

　　上行通道：厂站     主站：厂站不断地向主站上行传送电网实时数据如电流、电压、功率及开关状态等；

　　下行通道：主站     厂站：主站向厂站下行发送遥控、遥调等命令。

1.3 遥控过程

　　根据部颁CDT 规约的规定和在“返送校核方式遥控”的工作方式中可以知道，要完成一个遥控操作，首先要由主站下发一个命令，即操作的性质码和开关的地址码，综合自动化装置收到命令后，再向主站返送一个表示收到的回答信号，然后主站再将这个回答信号与原发出的命令核对无误后，再向综合自动化装置发执行命令，去完成一个操作。这样，从信号的传送上为由主站到综合自动化装置，综合自动化装置到主站，主站再到综合自动化装置，如图3所示：



图3 遥控过程示意图

2 解决多路遥控误动

2.1 原因分析

　　以第一路遥控为例，控制电路如图4所示 （为了与现场使用图纸中元器件文字符号一致，本文沿用原图旧文字符号 ）。当遥控执行时，常开触点J11（J22）动作，接通分（合）闸继电器 FJ1（HJ1），完成第一路的分（合）闸操作。同时其他某路遥控受到干扰等不可预知因素影响时，有可能会使板内非目标继电器动作。例如，第一路控分时，理应 J11动作 ，但有可能J12受干扰同时动作，甚至由于芯片老化接通全体遥控回路，造成两路或多路开关误跳闸。

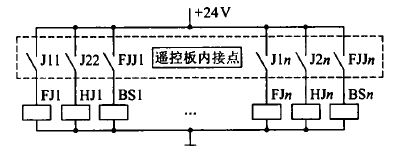

图4 原遥控控制电路

2.2 改进措施

　　改进后的电路如图5所示。

图5  改进后的遥控控制电路



　　电源获取由直接取自+24V改为由+48 V经电阻R分压获取。电阻R作用为分压限流 ，R值应与各继电器的阻值相等。 改进前，流过各继电器的电流为24／R（也可能比值略小，
　　但不会低18／R），进行遥控操作时，受控支路电流即为24／R，该支路正确动作，但若干扰接通其他回路，则其电流也为24／R，引起误动。改进后，若未发生干扰，则通过受控支路电流为48／2R，可正确动作；若发生干扰，接通第二条回路 ，则通过每条支路电流为48／（R+R／2）÷2=16／R不会发生误动，同理，多条遥控回路同时接通，更不会造成误动。考虑到限流电阻R时间长后老化，阻值会增大，有可能造成单路遥控的拒动，故该电阻阻值可适当降低些。重合闸闭锁单独分离出来，仍直接取自+24V 电源（如图6所示），原因是遥控分闸时要求闭锁重合闸装置，即要求相应回路的闭锁继电器 BS1、BS2……BSn与分闸继电器相继动作，故不可并入其他继电器组中，否则，重合闸闭锁继电器BS1、BS2……BSn拒动。 在对遥控电路进行改进时，先在遥控板上采用焊接大电阻R的方法来实现，后改用跳线器来实现，非常方便，不但有效防止了遥控误动的发生，而且提高了供电可靠性。


　　我公司自动化人员在工作中实施上述切实有效的措施，取得了非常好的效果，调度自动化系统各项指标均合格，其中遥控可靠率达到99.99% ，遥控准确率达到100 % 。

图6  改进后的遥控控制电路（重合闸闭锁）

3结束语

　　在远动自动化技术飞速发展的今天，当监控已从RTU“四遥”到综合自动化，从集中组屏到分散分布式测控单元，从保护监控装置分开到保护监控装置合一，从通信的串行通信口形式（速度慢、距离短），到现场总线形式（速度快、距离长），我们必须尽快地学习新知识、吸收新知识、掌握新知识到应用新知识、改进新知识，才能使电力调度自动化达到一个更新的高度。



参考文献：

　　1、何江.电力调度自动化系统的研究与应用. 2004年世界工程师大会电力和能源分会场论文集.2004.

　　2、柳永智.电力系统远动原理及微机远动装置.成都：成都科技大学出版杜,1999.
