摘　要：介绍电力调度自动化系统防雷新技术：电源系统等电位技术和避雷器残压衰减技术。

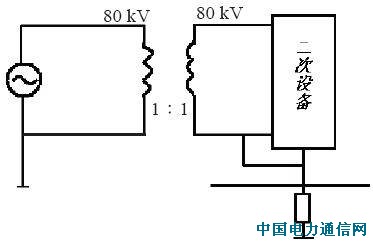

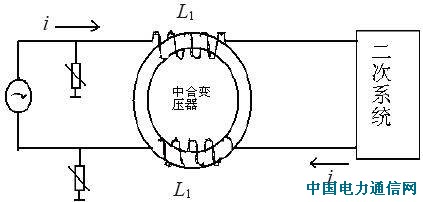

　　关键词：调度自动化；防雷；隔离变压器；中和变压器

　　随着电力系统容量的增加和自动化水平的不断提高，电力调度自动化系统已广泛使用计算机、RTU等微电子设备。县级电力调度及其变电站由于其所在地土壤电阻率较高或地处山区等，其地网的接地电阻往往很难达到规程的要求，其防雷工作更需引起重视。由于一些微电子器件工作电压仅几伏，传递信息电流小至微安级，对外界的干扰极其敏感，而雷电流产生的瞬变电磁场对微电子设备的干扰和损害尤为严重。在雷雨季节，有些县电力公司调度大楼和电力公司所属自动化显示系统、通信联络系统（Modem、载波机、程控交换机等）等常常遭到雷击，造成较大的经济损失，严重影响当地电力系统的正常调度、工农业生产和人民的日常生活。尽管有些电力调度自动化系统采取了一定的防雷措施，但其效果并不理想，仍然经常发生雷害事故。本文通过在县级电力调度自动化系统防雷的实践，提出调度自动化设备的现代防雷技术。
　　1 雷电入侵通道
　　　雷电直接击在变电所设备上，这种情况几率比较小，因为设计和施工的时候都会考虑到安装独立的避雷针，避雷带和避雷网。
　　　雷电可能沿着电源线入侵，雷电波沿线路侵入到变电所，如避雷器动作，则是避雷器残压叠加后，通过所用变的电磁感应耦合到低压网络，使微机保护、综合自动化的电源模块损坏的。此时，低压电网过电压的幅值主要与避雷器的残压，避雷器与变压器距离和避雷器接地引下线的长度有关。
　　　雷电可能沿着通信线入侵，雷电引起的过电压在通信线路与设备之间有一定电位差直接作用于串行通信口（RS232/422/485等），根本原因是在400V低压电源侧缺少必要的防雷保护措施，特别是缺少相应电压等级的避雷器保护，使低压网络中的雷电过电压得不到有效的限制。同时，雷电对微机监控系统、调度自动化系统和通信系统的电源又没有与其他电源分离，或采取特别的防止雷电干扰的措施而使雷害事故发生。
　　　雷电感应时常发生，通过35kV或10kV高压感应到400V的低压线路。如低压网络较大，或有低压架空线路时，当雷电在其近区活动时，会在400V低压网络上感应出较高的过电压而打坏接在低压电网上的微机保护、综合自动化系统，调度系统或通信系统的电源部分。

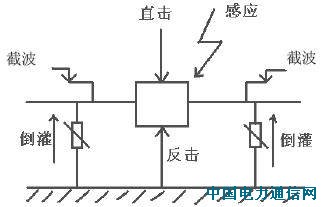

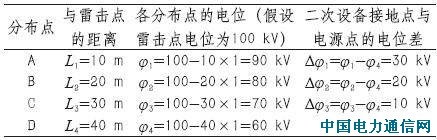

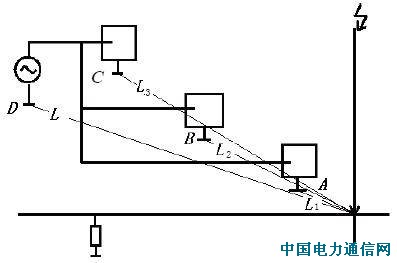

　　　此外，雷电还通过反击、截波以及倒灌等方式作用在设备上，如图1所示。
