相比室外，室内环境更加舒适，在室外处于等待状态的用户和话音话务量居多，而室内则以数据业务为主。室内外场景的差异，使得室内覆盖主要以微蜂窝为主，在覆盖规划和容量规划上与室外环境有着较大差异。室内微蜂窝覆盖可独立于室外宏蜂窝覆盖进行设计和规划，形成独立的一张室内覆盖网络。

    一、办公类环境室内覆盖解决方案——PicoAccess

    中兴通讯PicoAccess室内覆盖解决方案是运用“新一代运维工厂”的建网模式在室内覆盖上实现的一种射频拉远方案，该方案主要采用基带资源池BBU与PicoRRU结合完成室内覆盖，其核心是小功率的PicoRRU设备的广泛部署和应用。Pico RRU具有Pico Node B的优点：节省发射功率、方便安装、适合多系统共存设计，同时还具有成本低、覆盖大、方便升级扩容的优势。Pico RRU与基带池之间采用光纤或五类线形式传输基带数据，对传输资源要求更低，可进一步简化建筑物内的布线工程。此外Pico RRU功耗低，更易实现电源远供，使得Pico RRU室内覆盖方案具有更低的成本、更低的施工量、更低的物业管制、更快的建网速度。Pico RRU室内覆盖方案集成了各个室内分布系统的优点，尤其适用于密集城区、热点地区的大、中型用户规模、话务量大、数据业务需求量高的室内覆盖场景，如高档写字楼、商务中心、会议中心、会展中心等。

    1.PicoAccess组网方案

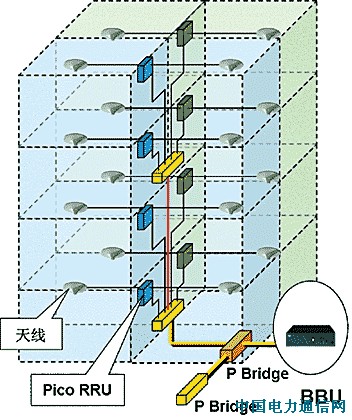

    图1PicoAccess组网方案

    PicoAccess组网方案如图1所示，BBU为基带池设备，提供室内所需的容量资源，可放置在任意地方的机房，一般放在大楼布线机房，便于连接光纤资源。PBridge分为楼道集线器和楼层集线器两种。楼道PBridge完成楼层P Bridge的汇聚，一般也放在大楼布线机房，与BBU和楼层P Bridge之间采用光纤连接；楼层P Bridge实现楼层RRU的汇聚和管理，一般放在楼层布线机房，与RRU之间采用双绞线或光纤连接。Pico RRU为射频远端，实现最终的网络覆盖，一般每个Pico RRU覆盖一层或一层的部分区域。

    初期容量较小时，可配置多个RRU归属为同一个小区，例如以楼层为单位，每层使用1个或多个RRU实现覆盖，每2～3层划为一个小区，共用1个小区的基带处理资源，这样既满足了全面覆盖又有效利用了基带容量资源。中后期容量提升后，以小区分裂的方式扩容，最终可以以RRU为单位形成单层多小区覆盖的结构。由于初期所有RRU已一次安装到位，后期扩容时只需在BBU增加相应的基带资源，通过PBridge进行软件分期实现小区分裂，无需再增加新的硬件资源和重新布线安装天馈系统，网络升级扩容方便快捷。

    2.PicoAccess方案特点

    (1)适用于数据业务需求量较大、业务质量要求较高的场所，如高档商务写字楼等；

    (2)PBridge采用小区共享技术，初期容量较低时将多个RRU归属于一个小区，节约建网初期的投资，后期扩容升级通过小区分裂的方式，只需在PBridge中做简单的软件升级即可实现，方便快捷；

    (3)PicoRRU体积小、功耗低，低功率、低成本设计，适合室内应用；

    (4)PicoRRU采用双绞线进行IQ数据传输，便于楼层布线；

    (5)初期所有硬件一次安装到位，后期升级扩容只需软件配置，大大降低工程量；

    (6)PicoRRU可采用电源远供，降低有源设备交流电源布线的复杂性，方便安装维护，降低布线成本，并可通过配置UPS，满足停电时的使用需求；

    (7)BBU部分对机房选址的要求低，可直接嵌入19’机架中，也可采取挂墙或者落地安装的方式，不需要另建机房，节省运维费用。

    二、家庭类环境室内覆盖解决方案——HomeAccess

    HomeAccess解决方案是通过放置在用户家中的HomeNodeB设备实现以家庭为单位的室内覆盖，通过xDSL接入ISP网络，并通过基于IP承载的标准Iub接口接入到WCDMA网络。Home Access家庭接入解决方案充分利用固网优势，利用Home Node B设备将部分访问Internet的数据业务通过有线xDSL方式直接旁路到ISP网络，减轻了对WCDMA 核心网的负荷和影响，满足了用户在家庭环境内对综合业务的需求，有效提高了用户访问Internet的效率。

    1.HomeAccess家庭接入组网方案

    中兴通讯家庭接入解决方案分两阶段，第一阶段基于传统的有RNC（DNC）网元的架构实现（如图2）。

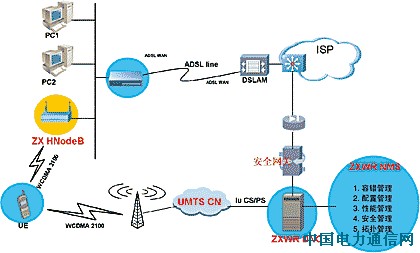

    图2基于有RNC网元的HomeAccess架构

    H-NodeB设备放置在用户家中实现以家庭为单位的室内覆盖，通过xDSL接入ISP网络，并通过标准的Iub接口（IP承载）连接到DNC，DNC通过标准的IuCS/PS接口连接到CN。H-NodeB和DNC集成了一组简单的SGSN和GGSN功能模块，使得部分访问公共Internet的数据业务在无线接入系统直接旁路到ISP网络，减轻了对CN的负荷和影响，提高了用户访问Internet的效率。

考虑到对现有资源的充分利用，可通过目前家庭已普遍使用的ADSL系统来完成H-NodeB与DNC之间的信息交互。

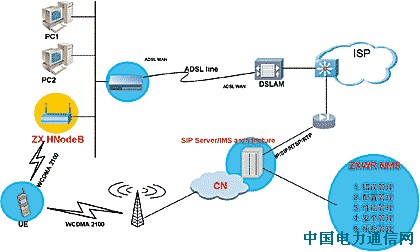

    图3基于IMS的HomeAccess架构

    第二阶段基于IMS架构实现，如图3所示。H-NodeB充当SIP客户端，直接通过SIP协议接入核心网的SIPServer，实现语音业务和控制信令；数据业务仍然直接连接到ISP的网络中。

    2.HomeAccess家庭接入方案分析

    HomeAccess家庭接入方案利用WCDMA移动通信技术借助现有固网接入资源，以低成本为用户在家庭环境中提供了一种创新型的无线接入方法，对运营商和用户都有其独具魅力之处。

    ·HomeAccess家庭接入解决方案为运营商带来什么？

    采用这种新型方式建设室内覆盖，满足了用户在家庭环境中对综合业务的需求，提高了用户忠诚度；为运营商的宽带网络找到了一种新的应用手段，从而带动了宽带用户的发展，促进了固定和移动的融合。

    HomeAccess家庭接入方式能大大降低运营商的建网成本。首先，H-NodeB可吸收部分话务，从而降低宏基站的数量，宏基站数量的减少同时也意味着维护费用的降低。其次，H-NodeB一定程度上解决了基站站址选择的问题，运营商不需要再为寻找站址、物业谈判、机房建设等问题投入过多的人力和财力。第三，传输可以利用已有的双绞线资源，无需新建网络，传输成本大为降低。

    ·HomeAccess家庭接入为用户带来什么？

    用户在家庭接入的网络中使用业务可以享受特殊的优惠资费；用户不必再受“线”的束缚，可以自由自在地享受业务；良好的室内覆盖令手机的发射功率进一步降低，延长手机的待机时间和使用寿命，更重要的是用户使用手机将更加健康和安全。

    三、小结

    室内覆盖已成为3G网络建设的重中之重，优秀的室内覆盖方案一方面可以让网络发挥最大作用，为运营商创造更大的价值，另一方面也能大大节省运营商建网成本，真正实现低投入高回报。

    新技术和新思路的碰撞诞生了PicoAccess办公环境室内覆盖解决方案和HomeAccess家庭接入解决方案，中兴通讯为运营商贴身定制的室内覆盖解决方案有效实现了低成本建网、可持续发展，助运营商顺利迈向3G时代。
