电能计量装置在运行中经常会出现错误接线,错误接线会造成电量差错、出现或多或少的计量，这样会给用户或供电部门造成不必要的损失。电能计量装置正确接线是保证计量准确的必要条件，因此，电能计量装置在运行前和运行中定期进行接线检查，是一项很重要的任务。
接线检查分为两种情况：停电检查和带电检查。
一、停电检查：
对于新装或更换互感器以及二次回路的电能计量装置，在投运前必须在停电的情况下进行接线检查。当无法判断接线是否正确或需要进一步核实带电检查的结果时，也要进行停电检查。
停电检查的主要内容是检查互感器变比、极性、接线组别有无错误，进行二次电缆导线和接线端子标志的核对。对于所有已经过停电检查的电能计量装置在投运后要进行带电检查。
二、带电检查：
1、单相电能表只有一组电磁元件，接线简单，误接线容易被发现，所以在这不多阐述。
2、三相四线电能表的检查
三相四线电能表可分解成三只单相单能表，检查接线的正确性可采用分相法，即保持其中任一元件的电压和电流，而断开其余元件所加的电压，转盘应正转，转速约为原转速的1/3，若反转或转速相差很大，则可能有误接线。
另外也可用现场校验仪从电能表的端钮盒取电压，电流用钳形电流互感器从电流互感器的二次侧钳入采样，校验时注意观察校验仪显示屏上的相量图及出现的误差与功率，这样有助于判断接线、电流、电压是否正常。
3、三相三线电能表的检查
（1）电压回路的接线检查
① 测量个二次线电压
三个二次线电压值应该近似为100伏，如果发现三个线电压不相等而且相差较大，则说明电压互感器一、二次有断线，保险或者绕组极性接反等情况。对于V/V接线的电压互感，当线电压有0V、50V出现时，可能是一次或者二次断线。当有一个线电压是173V时，则说明有一台电压互感器绕组极性接反。对于Y0/Y0接线的电压互感器，当线电压中有57.7V出现时，说明有一次断线或者一台互感器绕组极性接反现象。如带表计等负载测量，二次断线时，不论什么接线的互感器，不断线的两个线间电压总是100V，其他两个电压按负载阻抗分配。
② 测量三相电压的相序
用普通的相序表的电压端钮a.b.c和电能表的电压端钮a.b.c对应相连，即可测出电压的相序，他应该符合接线图的规定。如果测出是逆相序，有功表虽仍正转，但有相序误差。除正弦形无功表外，其他无功表都得反转，所以应把他改为正相序。
③ 检查接线地点和定相别
用一只电压表一端接地，另一端可依次接电能表的三个电压端钮，这样可以判断出电压互感器的接线情况。电压表三次均为零，则说明电压互感器二次没接地，故不成回路。两次指100V，一次指零时，则说明是两台单相电压互感器“V”形连接，也可能是单相电压互感器或一台三相五柱电压互感器Y形连接，但必定是B相接地，指零的一相即B相，根据相序，就可定出A相和C相。
（2）电流回路的接线检查
① 断A相或C相电压，观察表是否转动

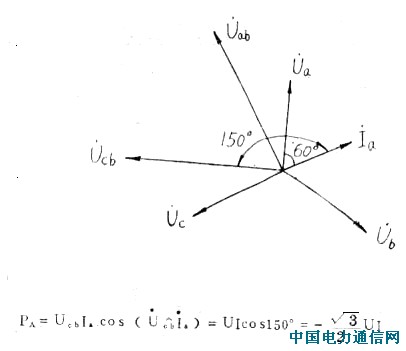

依次将电能表的A相电压端子或C相电压端子引线断开，电能表转盘应仍转动。若断A相，转盘不转动，说明第二元件的电流回路可能有断线或短路等现象。若断C相，转盘不转动，说明第一元件的电流回路可能有断线或短路等现象。但是要注意一点，当现场COSФ的值接近0.5（感性）时，第一元件的计量功率本来就是零，为了防止误判断，可在断开C相电压的同时，将C相电压接到A相电压端钮，此时的相量图如下：
图：第一元件的计量功率
故此时电能表有明显的反转，否则说明A相电流回路可能有断线、短路等现象。
② 测量电流，确定电流互感器有无极性接反
用钳形电流表分别测量第一元件、第二元件和公共线电流。对A、C相电流互感器分别接入电能表电流端子，没有公共线。测公共线电流时可将二相合并测量。如三相负载平衡，三次测量值应相等，又如公共线电流为其他相电流的倍，则说明有一台互感器极性接反。
③ 判断电流回路接地的正确性
用两端带夹子的短路线，一端接地，另一端依次与电能表的电流端钮连接。与不接地的端钮连接时，电流线圈经接地线短路了，使电流线圈中的电流被分流，表速变慢；与接地的端钮连接时，表速不发生变化。因此我们可以通过这个方法判断出哪个端钮接地，接地是否正确。
长期以来，由于电能计量装置接线复杂，带电检查接线比较困难。随着电网
自动化程度的提高，对电能计量装置的安装要求也越来越来高。只有充分了解电能计量装置可能出现的各种故障现象及其故障原因，并且熟练掌握相应的故障发生措施，才能有针对性地检查接线，及时发现装置接线错误，从而最终确保电网的正常运行和供电准确可靠。
