图1所示的三运放仪表放大器看似为一种简单的结构，因为它使用已经存在了几十年的基本运算放大器(op amp)来获得差动输入信号。运算放大器的输入失调电压误差不难理解。运算放大器开环增益的定义没有改变。运算放大器共模抑制(CMR)的简单方法自运算放大器时代之初就已经有了。那么，问题出在哪里呢？

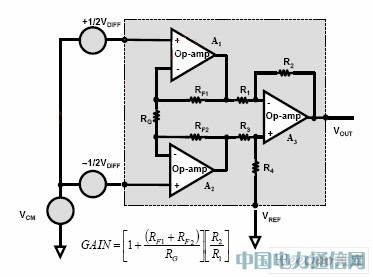

图1：三运放仪表放大器，其VCM为共模电压，而VDIFF为相同仪表放大器的差动输入。

　　单运算放大器和仪表放大器的共享CMR方程式如下：

　　本方程式中，G相当于系统增益，VCM为相对于接地电压同样施加于系统输入端的变化电压，而VOUT为相对于变化VCM值的系统输出电压变化。

　　在CMR方面，运算放大器的内部活动很简单，其失调电压变化是唯一的问题。就仪表放大器而言，有两个影响器件CMR的因素。第一个也是最重要的因素是，涉及第三个放大器（图1，A3）电阻比率的平衡问题。例如，如果R1等于R3，R2等于R4，则理想状况下的三运放仪表放大器CMR为无穷大。然而，我们还是要回到现实世界中来，研究R1、R2、R3 和R4与仪表放大器CMR的关系。

　　具体而言，将R1：R2同R3：R4匹配至关重要。结合A3，这4个电阻从A1和A2的输出减去并增益信号。电阻比之间的错配会在A3输出端形成误差。方程式2在这些电阻关系方面会形成CMR误差：

　　例如，如果R1、R2、R3和R4接近相同值，且R3：R4等于R1/R2的1.001，则该0.1%错配会带来仪表放大器CMR的降低，从理想水平降至66dB级别。

　　根据方程式1，仪表放大器CMR随系统增益的增加而增加。这是一个非常好的特性。方程式1可能会激发仪表放大器设计人员确保有许多可用增益，但是这种方法存在一定的局限性。A1和A2开环增益误差和噪声。放大器的开环增益等于20log(ΔVOUT/ΔVOS)。随着A1和A2增益的增加，放大器开环增益失调误差也随之增加。A1和A2的输出振幅变化一般涵盖电源轨。仪表放大器增益更高的情况下，运算放大器的开环增益误差和噪声占主导。通过RSS公式，这些误差降低了更高增益下的仪表CMR。因此，您会看到仪表放大器的CMR性能值往往会在更高增益时达到最大值。

　　因此，从CMR角度来看，仪表放大器就像是一个在不同系统增益下器件各部分都诱发CMR误差的系统。当您对器件的内部原理进行研究时，它便不再如此神秘。您把各个部分都分开来，就会一目了然。
