摘要：为了实时接收应用系统所需要的数据和图片，采用了以CMMB数据广播为平台的接收方法，该方法用软件实现解析CMMB数据广播业务数据。做了测试数据的接收实验，验证了数据接收的正确性，该程序方便各种应用系统使用，用软件编程代替硬件解码不仅减少了硬件的成本，而且降低了系统实现的复杂度。

2006年10月24日，国家广电总局正式颁布了中国移动多媒体广播行业标准，确定采用我国自主研发的移动多媒体广播行业标准。CMMB技术的核心是STIMI技术，它是利用大功率S波段信号实现信号的全国覆盖，利用地面上的增补转发器来弥补卫星信号的盲区，再加上无线移动通信网络构建的回传通道，这样就组成了一个完美的体系——单向广播和双向交互相结合的移动多媒体网络。

CMMB标准的第五部分是数据广播，它是CMMB的一项增值业务。本文简单介绍了CMMB的相关知识，详细研究了复用帧结构和数据广播的XPE包结构，结合广播信道的特点，重点讲述了如何解析数据广播业务数据。

1 CMMB相关技术简介

1．1 复用结构介绍

复用的功能是完成音频、视频、数据、电子业务指南等信息的封装和排列，把多路节目及每一路节目中多路视频、音频数据有效地复合在一起，使其更好地共享信道资源，适应信道传输。复用子帧是复用帧的基本组成单元，承载一个业务的业务数据(音频流、视频流和数据流)或者控制信息表的数据。电子业务指南、用户管理等辅助信息分别封装在不同的复用子帧中，控制信息封装在复用帧0中，CMMB复用协议可以承载多种音视频码流，支持灵活的数据业务。

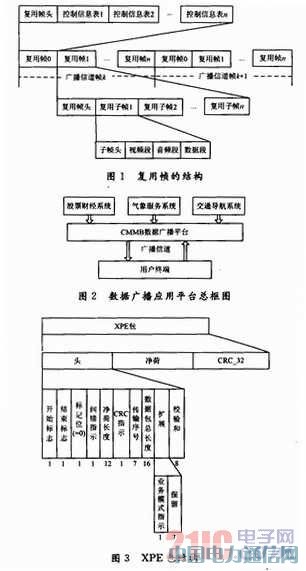

图1为复用帧的结构，每个广播信道帧由多个复用帧构成，每个复用帧又由多个复用子帧或者控制信息表组成。其中复用子帧包括子帧头、视频段、音频段和数据段，而控制信息表则包括网络信息表(NIT)、持续业务复用配置表(CMCT)、持续业务配置表(CSCT)、短时间业务复用配置表(SMCT)、短时间业务配置表(SSCT)、ESG基本描述表、紧急广播等。

1．2 CMMB数据广播

数据广播，顾名思义就是要把多样的内容按照一定的格式、一定的策略发送到移动多媒体的前端系统中，是一项利用广播信道传输数据流或数据文件的增值业务，CMMB数据推送业务就是CMMB数据广播业务，它是指以点对面的广播方式推送传输文本、图像、音频、视频等多媒体信息数据到用户终端的一种技术方式，基于CMMB数据广播平台的应用非常广泛，如股票咨询、交通导航、气象服务、网站广播等，如图2所示。数据广播XPE包的结构图如图3所示。这里要注意的是，当开始标志为1时有扩展字段，当开始标志为1并且结束标志为0时有数据包总长度字段，当CRC指示为1时有CRC_32字段。

XPE包头有7个比特是保留的，在这里可以将它进行自定义以便传送不同服务类型的数据，其中2个比特用来标识数据的格式，如文本、图片、网页等，另外的5个比特则用来定义服务类型，具体定义方式如表1和表2所示。
