CE融合传送网，首先就要求CE能够有效传送各类业务。

1. IP城域网

l 万兆到边缘

在IP接入网，局端接入设备如SW、DSLAM或ONU上行到汇聚设备时，其链路一般以MSTP电路或裸纤实现。MSTP可提供10M~50M带宽，50M以上耗资源较多，导致带宽扩展性很差。而裸纤存在严重缺陷：1. 易出故障，且排障难。裸纤容易受外部环境影响而中断，且沿途存在多个活动接头、熔接点，衰耗大，故障后排除困难。2. 光纤资源消耗大。裸纤网最大的问题在于消耗运营商宝贵的光纤资源。

利用CE万兆以太环网技术，可有效解决传统传送网容量低下和可靠性差的问题。将CE交换机推到用户边缘，下挂SW、DSLAM或OLT，缩短汇聚设备到接入设备的距离，实际上减少了纯光纤链路的故障风险，并通过共享环路提高了链路利用率。同时，通过RRPP+环网技术，充分保证网络出现故障时的业务安全，使网络具有良好的健壮性、可用性。最后，CE交换机的万兆接入容量可使网络具备很强的扩展性，在按需建设原则下，单次工程完成后可满足较长时期内的升级需求(如图1所示)。

l 提升汇聚链路可靠性和利用率

汇聚交换机一般通过裸纤或波分电路双归方式与业务控制点如BAS、SR联接，此方式存在缺陷。首先，汇聚点到BAS或SR其实只有一条上行链路，链路没有保护。其次，双归方式极大消耗光纤或电路资源。第三，由于汇聚点业务密度不一，常出现各点链路负荷不均衡的现象。例如，设有10条链路，2条汇聚链路负载85%，8条链路10%，平均链路利用率仅为25%，但此时还需要扩容2条链路，无法做到带宽资源统一调配和统计复用。

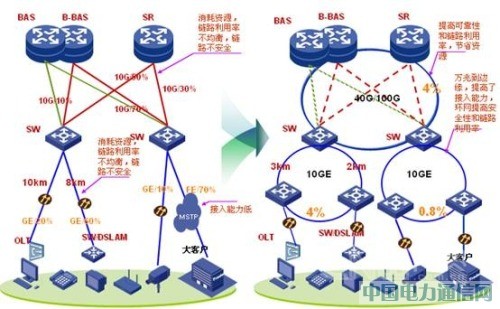

图1.CE融合IP城域网

为了解决安全问题和有效利用资源，CE有两种优化方案。方案一：加大接入环网覆盖范围，减少汇聚点。这样做可有效降低对光纤或电路资源的占用，链路利用率也相应提高。方案二：汇聚点成40G或100G骨干环，这种方式扩大了CE覆盖范围，降低实施难度。不仅有助于减少对波分电路或纤芯资源占用，共享环路也提高了资源利用率，如图1所示。值得一提的是，两个方案都可应用IRF2+LACP技术，简化网络结构，使节点和链路均得到电信级保护。

l 乡镇宽带提速

随着宽带业务在县乡区域的迅猛发展和IPTV等业务的展开，县乡网络对带宽的需求也在急速提升。由于其网络跨度大(从乡镇到县30km~100km左右)，业务相对稀疏，CE万兆接入模式可能并不适用。此时可以采用乡镇节点成环，汇聚至县中心，千兆上行、百兆接入模式，完成乡镇环网的传送改造。相对于MSTP的2M~8M接入，其优势依旧明显(如图2所示)。

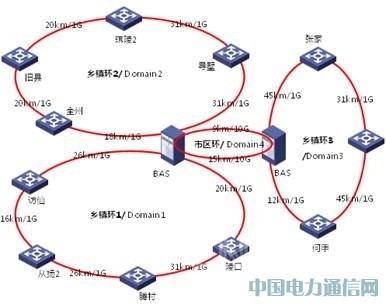

图2.乡镇宽带提速

2. 高速无线回传

l 基站高速回传

基站回传有几个特点：第一，2G/3G/LTE基站往往共站址，传输资源耗用需一起考虑。2G基站需要3~5个2M左右，3G基站为50M，LTE则需300M。第二，无线接入网IP化，基站具备FE接口。第三，3G/LTE基站可能有互通的要求，需要三层支持。

运营商出于投资保护和资源利旧的考虑，对于3G基站仍采用MSTP回传业务，但现实情况是，大多数运营商基站传送资源仅能分配到30~50M左右，因此传送资源消耗殆尽。具有高带宽、低成本和电信级可靠性的CE在解决传送资源不足问题时占据先天之利。

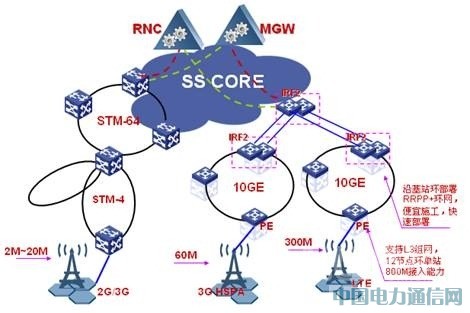

图3.高速基站回传

如图3所示，实践中，可沿基站环路占用其空闲光纤，组成CE环网，通过RRPP+环保护，使其既有类SDH保护能力，又极大扩充了网络容量，且支持三层组网。按运营商SDH技术规范，接入环站点控制在8~12个左右。如整环万兆容量平均分配到12个站点，单站可获得近800M的容量，完全满足3G/LTE基站的传输需求。对于需要TDM传送能力的2G基站，由于释放3G基站占用的大量2M资源，因此2G基站的传送能力也得到有效提升。

l WLAN专网承载

当前，各大运营商都开展了大规模的WLAN建设。如中国移动已经确立建设“无线城市”的方针，确保千万级用户的接入能力。这意味着WLAN流量将迅速增长，尤其是在校园区域。现网无论采用集中转发还是本地转发，WLAN流量都将穿越IP城域网，使得城域网负担过重，运维复杂。因此有必要建设一张WLAN承载专网，以确保WLAN网络和IP城域网安全。

WLAN承载专网将接入AP、AC，最终汇聚至核心CR或BAS，使网络流量从IP城域网分离出来，并简化网络结构。

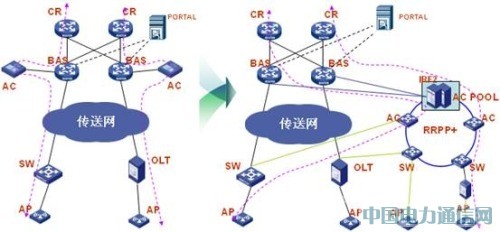

图4.WLAN高速承载网
