---------助力中国移动TD-LTE快速演进部署

TD-LTE产业发展迅速，大唐移动基于TD-SCDMA领域标准、技术的领先优势，积极投入到TD-LTE产业的推进，在TD-LTE方面成果丰硕。自2009年，大唐移动就开始致力于TD-LTE功能以及性能进行测试验证，促进TD-LTE技术的成熟，先后完成了TD-LTE Mtnet测试、上海世博会选型测试，以及目前圆满完成的南京TD-LTE规模试验网测试，在多个测试中创造了业界第一的好成绩。

另一方面，大唐移动积极配合中国移动开展TD-SCDMA 2010年扩容工程的建设，继续完善TD网络的部署。而如何在现有较为成熟的TD-SCDMA网络基础上平滑演进至TD-LTE，是目前中国移动更为关注的问题，也是更快更好部署TD-LTE网络的关键。大唐移动自TD-SCDMA产品设计初期，就充分考虑到平滑演进的需求，并且与中国移动进行深入合作，推出TD-S向TD-L平滑演进解决方案，助力中国移动快速稳定部署TD-LTE网络。
 大唐移动共平台产品方案

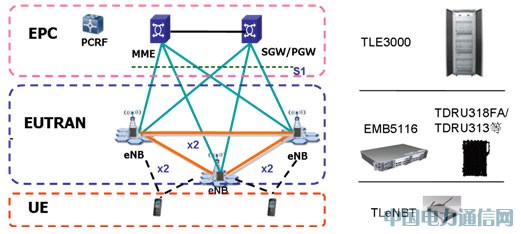

TD-SCDMA系统要向TD-LTE系统平滑演进，首先共平台产品是实现基础。大唐移动不仅可以提供共平台解决方案产品，为中国移动TD-LTE平滑演进解决后顾之忧，而且提供从终端、接入网到核心网的TD-LTE端到端解决方案，并为客户提升网络性能及未来演进与发展能力。

图1：大唐移动TD-LTE端到端解决方案

eNodeB共平台解决方案

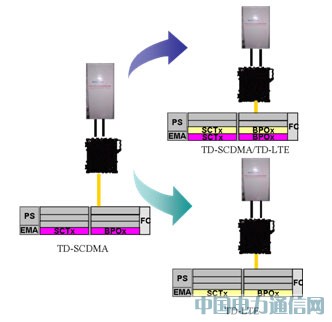

大唐移动eNodeB采用TD-S与TD-L共平台解决方案，原有TD-S系统平台可以通过转模或者共模的方式支持TD-LTE，如图2所示。

图2：eNodeB共平台解决方案

其中双模方式下：

TD-S和TD-L两个系统协同运行，支持混插；

BBU需使用两套板卡分别运行两种制式；

RRU工作在同频段，通过协调两系统的上下行切换点，可以支持两种制式同时运行。

转模方式下：

TD-S和TD-L两个系统单独运行；

BBU主控传输板和基带板仅需软件升级支持TD-LTE

RRU工作在同频段时仅需软件升级，工作在异频段时，可以采用TD-SCDMA和TD-LTE异频双模RRU，或各使用一款单独的RRU

BBU共平台设计

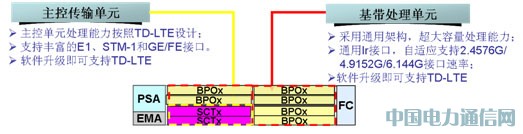

在eNodeB共平台解决方案中，BBU EMB5116采用共平台方案设计，包括：

图3：BBU共平台解决方案

兼容的处理能力

同时支持两种制式所需的高层协议处理能力、基带数据处理能力、网络协议处理能力。

高带宽的传输能力

板间支持千兆全IP交换、具有丰富的FE/GE接口资源以及标准的Ir接口。

相同的时钟处理和同步单元

两种制式对时钟性能指标的要求基本相同，硬件上采用相同的时钟接收和处理机制。　

各单元完全共用

主控传输板、基带处理板、时钟单元、环境监控板、电源板、机框完全共用。

RRU共平台设计

在eNodeB共平台解决方案中，RRU共平台解决方案包括：

图4：RRU平台结构

同频段支持双模：

收发信机、功放单元部分可以通用，无须更换天线滤波器，数字处理单元完全可以通过修改软件来支持两种制式，即TD-SCDMA的RRU通过软件升级即可支持TD-LTE。

异频段支持双模：

收发信机、功放单元和天线滤波器均不能通用，可以采用TD-SCDMA和TD-LTE异频双模RRU，或各使用一款单独的RRU。

从2010年扩容工程开始，大唐移动推出的RRU产品都是支持F频段或者E频段的TD-S与TD-L共模，为TD-L平滑演进铺平了道路。

TD-SCDMA现网设备平滑演进解决方案

大唐移动提供的共平台解决方案是实现TD-S向TD-L平滑演进的基础，但真正要实现TD-LTE网络的快速部署，基于目前TD-SCDMA现网建设平滑支持TD-LTE才是真正问题的关键。大唐移动针对现网具体配置情况，基于共平台产品，形成了一整套TD现网平滑演进的解决方案。

TD现网产品双模演进策略

从目前现网配置来看，现网无线设备包括EMB5116、TDB18AE以及多频段RRU产品，以下是各类产品双模演进的基本策略：

EMB5116采用共平台设计。通过新增主控板卡和基带板卡即可实现TD-S向TD-L双模的平滑演进。

TDB18AE通过新增LTE主控板（自带传输接口）和大容量基带板方式（自带Ir接口）支持向LTE的平滑演进。

大唐移动F频段、E频段RRU产品，均可通过软件升级支持LTE，不需要替换。

单A频段RRU产品采用替换策略支持室外F频段双模。

室外型A/A+F频段RRU产品采用新增D频段RRU产品支持室外D频段双模。

室内型A/A+F频段RRU产品采用新增E频段RRU产品支持室内E频段双模。

TD现网设备双模配置方案

室外宏站双模配置方案：

以TD现网2010年扩容工程室外型典型配置为例（EMB5116+TDRU318FA）：

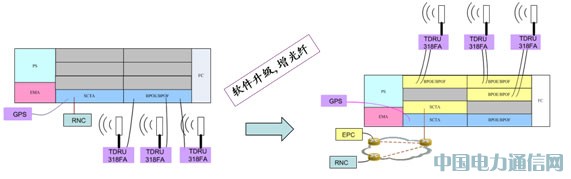

采用F频段实现TD-LTE：

升级配置情况如下图所示，

主设备新增TD-LTE基带板和主控板，而且TD-LTE基带板和主控板都是可以通过TD-S基带板和主控板升级实现。原有TDRU318FA连接到TD-L基带板，原有TD-S基带板资源通过背板交换到TD-L板卡。

新增LTE主控板及GE光/电模块配套传输组件。大唐移动支持TD-L和TD-S内部合路或分路传输。

Ir接口配置：原配置3*6.144Gbps，升级后新增3*6.144Gbps

同步方案：支持GPS和1588V2带外，TD-L与TD-S共时钟，升级前后时钟同步连接线保持不变。

天线无需替换。

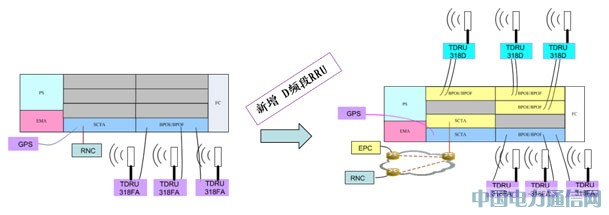

采用D频段支持TD-LTE：

升级配置情况如下图所示，

BBU新增LTE基带板和主控板，并且新增D频段RRU TDRU318D。

新增LTE主控板及GE光/电模块配套传输组件。大唐移动支持TD-L和TD-S内部合路或分路传输。

Ir接口方案：原配置3*6.144Gbps，升级后新增6*6.144Gbps

时间同步方案：支持GPS和1588V2带外，TD-L与TD-S共时钟，升级前后时钟同步连接线保持不变。

新增3面D频段天线，对于原天线支持FAD频段，可通过合路方式共用天线。

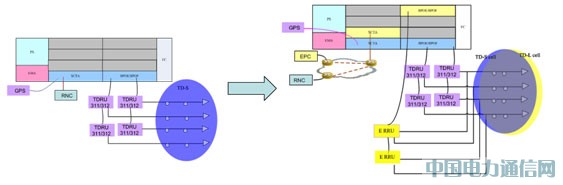

室内分布双模配置

以TD现网2010年扩容工程室内分布站点典型配置为例（EMB5116+TDRU311/312）：

TD-L单路方案，利旧原有室分系统：

TD-L双路改造方案，利旧原有室分系统一路，并新增一路馈缆及天线点位

两种改造方案都需新增LTE主控板及GE光/电模块配套传输组件。大唐移动支持TD-L与TD-S内部合路或分路传输。

Ir接口方案：新增6.144Gbps光模块，与TD-S不复用

时间同步方案：支持GPS和1588V2带外，TD-L与TD-S共时钟，升级前后时钟同步连接线保持不变。

天线：单路方案TD-S与TD-L共室分系统。

对于LTE做双路改造的场景，需要新增一路馈缆及相应的天线点位。

基于TD现网产品双模演进的策略，并且按照以上室外宏站以及室分站点改造方案的方法，可以实现现网大唐移动区域大部分站点的TD-S向TD-L平滑演进的改造，最大程度保护运营商既有投资，助力中国移动有效降低CAPEX和OPEX。

TD-S/TD-L平滑演进测试情况

大唐移动不仅提供TD-S向TD-L平滑演进的产品方案，并且积极配合中国移动，完成研究院实验室以及外场测试工作，充分验证产品演进能力。

2010年、2011年的TD扩容工程中，大唐移动均圆满完成中国移动研究院组织的TD-S/TD-L双模测试，完全达到了测试规范的各项射频指标和业务性能要求，充分验证了大唐移动产品支持双模演进的能力。2011年，在中国移动研究院组织的双模业务速率测试中，在TD-SCDMA达到峰值速率的情况下，TD-LTE上行平均速率达到26M，下行平均速率达到102M，再一次充分验证了大唐移动原有产品平滑升级支持TD-LTE在容量、速率等方面无损。

2011年8月，大唐移动配合中国移动在南京现网完成单站双模测试，并且就双模配置下的性能进行了完整测试，通过南京现网TD站点演进支持双模的测试，已充分验证大唐移动现网设备具备演进LTE的能力。
 结束语

从目前来看，大唐移动TD-S现网的设备可以通过新增板卡和软件升级向TD-L平滑演进升级。升级后设备性能可满足2011年TD-LTE试验网和未来商用的组网和性能要求，完全符合中国移动后续部署TD-LTE网络的需求。

同时，大唐移动在双模演进方面的投入还在加大，不仅积极配合中国移动，继续完成在现网双模能力验证的规模测试，另外将在大容量基带板、Ir接口压缩、Ir接口双模标准化等组网关键技术方面开展积极的探索，更快速推出可以促进LTE发展的高性能、高稳定性产品，全面助力中国移动TD-LTE快速稳定部署。
