摘要：研制一种利用人眼视觉暂留效应的线阵LED动态显示系统.该系统由电机带动一列LED高速旋转，通过单片机精确控制LED的亮灭时间，从而实现字符、图形及简单动态画面的显示.采用Visual Basic 6.0编写取模软件，将要显示的内容取模转换为数字信号，并将该信号用无线或有线方式传输给显示屏。系统由PC机端软件、移动控制器、显示屏3部分组成，能够实时变更显示内容及显示方式，可在360。范围内提供清晰的显示画面。

LED点阵作为一种新型的显示材料，近年来发展很快，市场前景良好。其中LED大屏幕显示屏被广泛地应用于工业、交通、商业广告、新闻发布、体育比赛、电子景物模拟等领域.但现有的LED大屏幕，要求数量众多的LED和驱动芯片，并且控制复杂，使得显示屏价格昂贵，不易操作。目前国内有一些研究成果存在显示亮度不均匀、不能实时显示等缺点。据了解，一般都是将要显示的内容烧录进芯片，内容固定循环显示，无法实时变更显示内容及显示方式，不方便使用，而且价格昂贵.本文将应用视觉暂留的原理，研制出一种新型环形显示系统。通过电机带动一列64位LED高速旋转，由单片机精确控制实现字符、图形及简单动态画面的清晰显示，可实时变更显示内容及显示方式.系统原理应用巧妙、技术含量高、成本低廉、市场前景广阔，可成为新的经济增长点。

1 原理

1.1 视觉暂留效应

视觉暂留效应是指景物发出或反射的光，在人的视网膜上所形成的光像会在人的视觉中保留一段时间，即使景物从视野中消失，所成的光像也不会马上消逝.暂留时间约为0.05～0.2s。实验表明，当外界光源突然消失时，人眼的亮度感觉是按指数规律逐渐减少的。这样当一个光源反复通断，在通断频率较低时，人眼可以发现亮度的变化；而通断频率增高时，眼睛就逐渐不能发现相应的亮度变化了。通过实验证明临界闪烁频率大约为24Hz。因此采用每秒24幅画面的电影，在人看起来就是连续活动的图像了。由于视觉具有暂留性，人们在高于临界闪烁频率的反复通断的光线时，所得到的主观亮度感受实际上是客观亮度的平均值。视觉暂留效应可以说是静态图像和运动图像显示的视觉生理基础.当光源是以脉冲式发光时(间隔很小时)，人看上去会感觉到它是一直发光的，是平均的亮度。

1.2 显示基本原理

本系统是利用视觉暂留原理来实现字符或图像的显示。把64个超高亮度的LED并排成一列，然后将要显示的汉字分解为32×32的点阵式、图型分解为64×64的点阵式，通过单片机编程把每一列的数据按顺序送给LED点阵，通过电机的高速转动带动LED旋转，每一圈就重新刷新要显示的内容，这样由于人眼的视觉暂留效应，使人看到的显示内容效果跟平面连续显示效果一样。

2 硬件系统

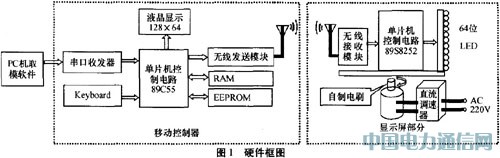

硬件系统主要有移动控制器和显示屏两部分组成，如图1所示。移动控制器主要负责接收PC机端软件取摸数据、加入控制字符并保存，还能向显示屏发送特定控制命令、切换显示内容、改变显示效果。显示屏主要有电机控制转速和单片机控制E3jLED显示内容等。

2.1 移动控制器

移动控制器是由5部分组成：单片机AT89C55、串行口收发器、无线发送模块、键盘、液晶显示屏。

单片机选用AT89C55，内存量较大；串行口收发器，利用成熟的串行收发芯片MAX232组成；无线发送模块，采用RFW102芯片组，它是一种半双工DSSS的无线收发两用Ic，采用ASK调制方式，工作频率是2.4GHz，功耗非常低.该芯片组是短程无线收发Ic，最高传输速率为1Mb/s；键盘控制键由4个键组成，分别为“确定”、“退出”、“左移”、“右移”，由于键数较少，所以分别直接接到4个I/O口；液晶显示屏，选用128x64的液晶模块，可与CPU直接通讯.键盘和液晶组成了强大的遥控控制菜单。通过“退出”、“确定”、“左移”、“右移”4个键实现从PC机接受数据、保存数据、无线发送数据等强大功能。

2.2 显示屏

显示屏主要由单片机控制电路、一列64位超高亮度LED组成的列点阵、电机3部分组成。

单片机控制电路主要由89S8252单片机、无线接收模块和若干7415373锁存器组成。利用高性价比的AT89S8252单片机作为主控制器，它自带EEPROM，可作为显示缓存，省去常规的扩展外部存储器，简化外围电路，兼容MCS51指令，是功能强大的单片机。电路设计了有线和无线两种接收数据方式，无线方式接收数据后，把数据存储在EEPROM中，这样断电后也不会丢失数据。另外在单片机的总线上扩展了8个7415373，每个7415373控制8个LED，因此单片机能灵活控制64个LED的亮灭状态。

电机部分由可调速直流电机、直流调速器、电刷组成。电机选用Panasonic公司所生产的一款速度可调的直流电机，它的额定工作电压是220V，可调速度范围是0～6000 r/min.调速系统采用端电压调速法。

3 软件系统

3.1 PC机软件

PC机软件采用Visual Basic 6.0编程。能直接取字模、发送数据，界面友好，操作简单。主要功能是实时将汉字、英文、数字以及图型在PC机上转换为一定规则的数据信息，并将此数据通过Pc机的串行口传送到单片机处理。

3.1.1 设计思路

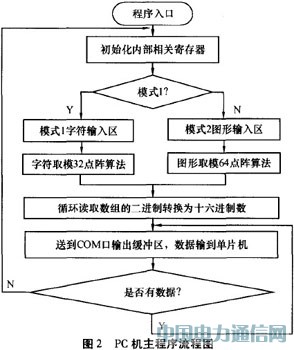

软件采用实时的方式取模：数据 图形—数据。通过引入图形这个中间量，使得提取字模变得灵活，无论任何字体、符号，都可以实现即时转换。Pc机软件主程序流程图见图2。

3.1.2 字符取模流程

当用户点击文本框时文本框的内容设置为空。待输入完毕，用户按下取模按钮，程序首先判断人口为字符还是图形。若确定为字符模式时，将取出的单个字符映射至图片框。判断当前字符是汉字还是非汉字，是汉字则采用32x32点阵，是英文、数字、和符号则采用16x32点阵。取模部分采用交点取模.字符映射至图片框后，进行交点颜色判断，黑色判为0，白色判为1.并把取模数据输出到输出文本框。字符延拓功能是针对32×32点阵精度不够，取宋体字时有些点显示不出来而设计的，取色不仅是32×32个交点，而是每个交点以及以该交点为中心的一个小范围内的点取色，一旦该范围内的某个点颜色被判断为黑色时，该交点处的布尔值被设置为0。黑体字是默认的字体。

3.1.3 图形取模流程

当选择为图形模式时，字符取模功能设置为锁定，只留下字符功能主按钮为可激活状态，界面上只出现图形框，用户可以进行画图或者载入图像。待输入完毕，用户按下取模按钮，程序首先判断入口为字模还是图形。确定为图形模式时自动跳入图形字模段代码。取模部分采用交点取模.图形映射至图片框后，进行交点颜色判断，黑色判为0，白色判为1。并把取模数据输出到输出文本框。

3.2 移动控制器程序

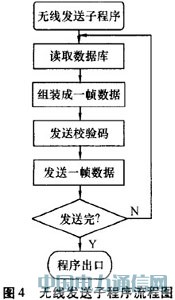

程序上电初始化后，处于等待状态。当串口中断一来I临，优先处理串口中断.发送无线数据是通过键盘、菜单控制。移动控制器主程序流程图见图3；无线发送子程序见图4。

3.3 显示屏程序

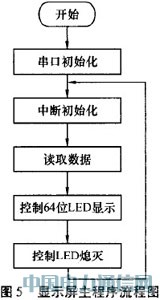

由单片机控制LED的亮灭和无线数据的接收.数据通过无线模块接收后，单片机的串行接口收到数据并传到主控芯片AT89S8252中处理，当有无线数据传到时，优先处理接收数据.显示屏主程序流程图见图5。无线数据接收子程序流程图见图6。显示屏能否清晰显示内容主要从以下几方面考虑：1)单片机控制LED的亮灭时间：T=S/V，S为LED面宽度，为电机转动线速度；2)电机转动时轴心保持平衡；3)环境光线对比度。

4 结束语

本系统显示英文字符采用16×32点阵方式，汉字采用32×32点阵方式，图形采用64×64点阵方式。人们可在360度范围内看到清晰的动态显示内容。采用Visual Basic 6.0编写的取模软件，能及时取模并通过COM口发送数据。能实时输入内容，实现字符图形的取摸；能手写输入图形，可实现任意图形的显示，能显示简单动态画面。系统采用类蓝牙无线技术，数据传输稳定，准确安全可靠.无线和有线两种数据传输方式都能保证数据的准确传输。选择LED面宽度为3mm、轴心到列点阵LED距离为160mm、满屏可显示约22个汉字，显示内容大小主要由以上条件和转速决定。系统具有结构简单、视角独特、设计新颖、使用方便等特点，有较高的社会应用价值，可广泛应用于商业广告、会议通知、标语、环境装饰以及高等物理教学中的视觉暂留现象演示实验等方面。
