随着国家三网融合政策的推进，第一批、第二批试点城市的公布，广电行业迎来了前所未有的发展机遇。高清视频、互动电视、宽带接入、VoIP等业务的发展，将极大的提升广电行业的ARPU值，同时也对广电数据网的建设提出了迫切需求。
应该说，IP数据网并不是新生事物，电信行业尤其是原电信和网通经过十多年的互联网接入业务运营，对IP城域和接入网的架构、组网、技术和运营都积累了丰富的经验。广电行业，近年来也将接入网双向化改造做为整个网络建设中的重中之重，一方面可借鉴运营商行业成熟的网络架构，另外一方面，可以结合自身的业务发展、网络特点和资源情况进行因地制宜的适度创新，建设有广电特色的数据网络。烽火XPON+EoC/LAN一站式双向网改造解决方案充分考虑了多业务承载时VLAN、QoS、管理、安全性以及扩展性等方面的问题，是广电进行双向化改造和开展三网融合业务的理想选择。
数据网架构分析

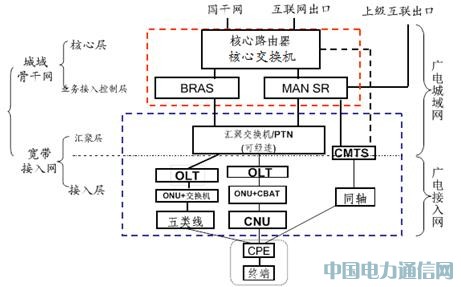

借助传统运营商成熟网络架构，将整个数据网分为两层结构：广电城域网和广电接入网。
广电城域网分为交换机组网方式和路由器组网方式；广电接入网由于接入方式多样，包括有XPON+LAN(FTTB+LAN),XPON+EOC,CMTS。
一 承载网的解决方案

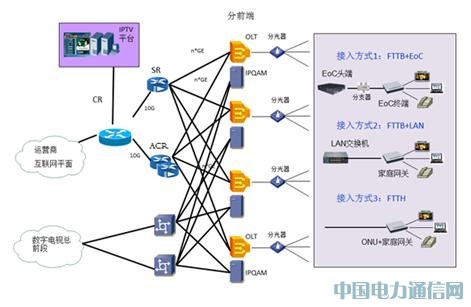

1.1路由器组网方式
核心设备为路由器、BRAS\BACR等设备。
特点：出口在本地，各个地市广电租用本地电信、联通、移动的带宽来完成数据业务的开展。

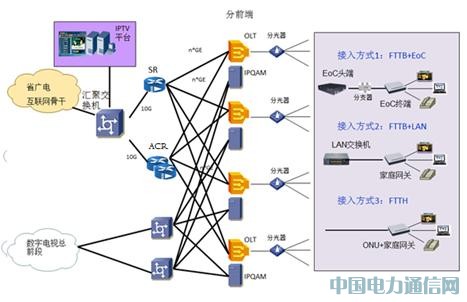

1.2交换机组网方式
核心设备为交换机、BRAS\ACR等设备。
特点：交换型城域网属于是骨干网在本地的延伸网。本地无出口，出口在省公司，由省公司统一结算出口流量，地市核心交换机上联到省公司出口路由器上。另可在本地架设镜像服务器，利用交换机的高速交换数据的特点使大量INTERNET数据在网内终结。

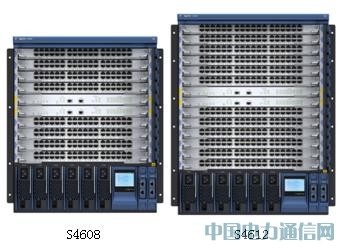

从业务特征看，各运营商建设城域网的业务重点都不同。如中国电信、联通的城域网主要承载个人宽带业务及大客户接入业务；中国移动的城域网分为CMNET和IP专网两部分，前者主要承载家庭及普通集团客户的接入，后者重点在基站接入及重大企业客户接入；而广电建设城域网的主要作为双向网改造中交互电视的承载网承载部分视频及数据业务。从承载业务的种类看，除了传统的个人宽带数据业务及大客户接入业务，一些新业务，如IPTV、VOD点播、视频监控等蓬勃发展，尤其是视频类业务的发展，对城域网的带宽、Qos保证、网络可靠性等提出了非常高的要求。和路由器相比，交换机也有其自有的优势：高性价比、高交换能力、高端口密度。同等转发性能的产品，交换机具备明显的价格优势。F-engine 4600系列核心路由交换机是武汉烽火科技有限责任公司针对广域网、城域网和数据中心核心、汇聚节点等应用场景推出的高性能的机箱式L2/L3/L4交换机，采用全模块化设计，具有高密度端口，T比特级的背板带宽，可根据用户的需求灵活配置，灵活构建弹性可扩展的网络。
二 接入网的建设
XPON+EoC解决方案
广电系统在视频业务、网络资源和用户资源方面拥有突出的优势，如何利用自身优势，把握市场发展并抢得用户需求的先机是广电赢取市场的关键。XPON+EoC技术的发展和成熟为广电系统提供一个高性价比的建网方案。广电系统拥有丰富的光纤和最后100米同轴电缆资源，同时又面临三网融合大发展的契机，选择XPON+EoC技术发展双向数据网络可以充分利用现有资源优势。随着AR7400芯片的放量，今年7400芯片的EOC产品必然将走上舞台，高带宽，灵活的QOS等卓越的功能也必然带给广电用户更新、更快的体验。烽火B2121E-11F1TXE \B2121E-22F1TXE EOC设备采用AR7400芯片技术，严格遵守IP1901规范标准，数据链路层带宽可达到300M，是目前6400芯片的3倍左右。

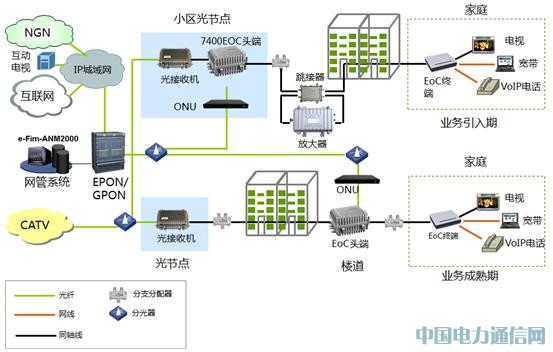

上图为PON+EoC承载三网融合业务的大致拓扑图。广电IP城域网通过NGN核心网支持VoIP语音业务，通过连接互联网骨干网支持宽带上网业务，通过互动电视业务平台支持VoD、时移电视等新兴视频业务，通过不断发展的CATV网络支持数字电视业务。
在接入汇聚层，PON OLT设备部署在广电分前端机房，提供光纤接入。OLT往下通过分光器连接带PON口上行的EoC头端设备B2121E，EoC头端设备通过同轴分配网络到达用户家庭。通过部署带有网关功能的EoC终端设备，支持终端用户电视、宽带和语音业务的综合接入。烽火AN5516-01 XPON系统支持XPON和GPON双系统，根据用户需求加插不同类型板卡完成不同接入技术组网。
PON+LAN解决方案
对于一些新建小区，PON+LAN被认为是当前性能价格比最佳的双向化改造和宽带接入方案之一。XPON+LAN符合网络IP化、宽带化、光纤化的发展趋势，具备面向FTTH平滑演进的能力，拥有完善的产业链条和成熟的三网融合业务承载能力。

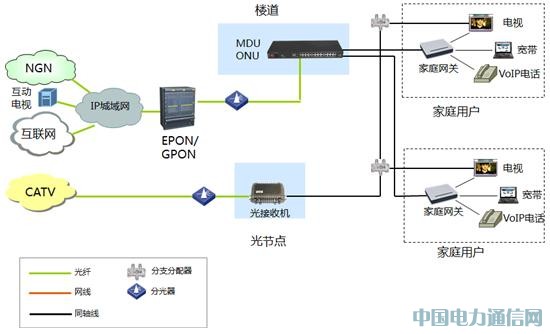

如上图所示，IP城域网具备多业务能力，通过PON+LAN实现综合业务的光纤接入。在楼道部署带PON口上行的MDU系列ONU设备。楼道交换机经五类线入户，通过家庭网关提供互动电视、宽带和VoIP电话业务的接入。CATV网络方面，利用现有的系统和线路提供传统的有线或者数字电视业务。

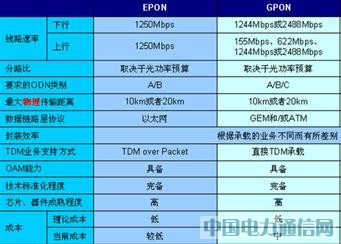

XPON和GPON的比较
三 出口智能管理DPI
当前很多地方广电开展宽带接入业务的时候，都是通过租用或者合作的形式获得互联网出口资源，也就是说，广电城域网的出口带宽成本是很高的。为了充分利用出口带宽资源，提高单位带宽创造的效益，就需要对P2P等一些价值较低的流量进行管控。另外，传统电视节目将和互联网互通，如何保证电视节目传输安全以及QoS，对于网络的管理和控制将显得尤为重要。
烽火据此推出了流量管理和控制系统，在对业务流分析、提高带宽利用率、保障关键应用等方面发挥了重要作用。在一些业务发展较快的广电网络已经开始在部署基于DPI（Deep Packet Inspection，深度包检测）技术的业务分析和流量管控系统。烽火可以提供从100M到80G吞吐量的全系列电信级产品，系统最大容量可以支持500万用户，并且支持和BOSS系统联动。最大化的满足客户的多样化需求。
四 统一网管
传统HFC是单向的网络，在可管可控方面较容易实现，在双向网改后整个网络的可管可控性难度增加，并且目前广电专业的网络技术人员也较少，所以需要一个强大的网管平台去管理网络，进一步降低广电运营商的运维成本。接入双网改造中涉及设备众多。光机、OLT、ONU、EOC头端、EOC终端、交换机。
烽火提供统一网管平台，统一网管软件的设计采用SNMP网管协议，支持C/S和B/S构架，可以与BOSS等系统对接，主要管理双向接入网的XPON、交换机、EOC等设备。
网管特点：
多平台融合：针对广电干线网中使用的OTN、PTN、MSTP设备，以及接入网XPON（10GXPON）、GPON、EOC、交换机等设备统一网管平台。
EMS接口丰富：提供TL1、CORBA接口，与广电已建设网管平台通信。
双机热备：支持双机热备功能，通过配置两台服务器，实现自动备份，灾难恢复，在无需人工配置的情况下实现自动启动备份作业。
分权分域：根据不同区域设定网管范围，根据人员设定网管权限。
