随着数据业务的迅猛发展，在电信与IT网络融合及电信“云管端”架构逐步形成过程中，电信网络初步形成为数据业务与终端之间的管道，在产业链中价值趋低。电信运营商必须提升管道价值，构建 “云”与“端”之间的端到端智能管道，实现运维收益保障/提升、数据业务参与的能力。

三大定位

融合的端到端的“钻石级”智能管道应该包含如下四部分内涵。

　　1.端到端

管道包含终端到业务/服务提供之间E2E的管道，不再单指无线宽带通道。端到管道包含有线/无线用户接入通道及IP承载网/骨干网业务流承载通道。

2.智能化

所谓智能，简单来说，就是通过部署网络分析平台、策略控制平台及业务管理平台，与业务数据传输管道一起，在了解管道中传输的业务及其使用者和承载网络的资源等情况下，动态智能地调整业务流所使用的网络资源，确保用户业务体验的能力。

3.融合性

指有线、无线用户接入管道的融合管控能力，包含如下内容。

● 融合的用户管理：融合用户签约管理、单个用户多账户的关联管理控制；

● 融合的业务管控：融合通用的业务/服务管理平台、统一的业务控制策略；

● 融合的精细化计费：同一账户的多种接入方式计费融合、统一账单。

4.“钻石级”

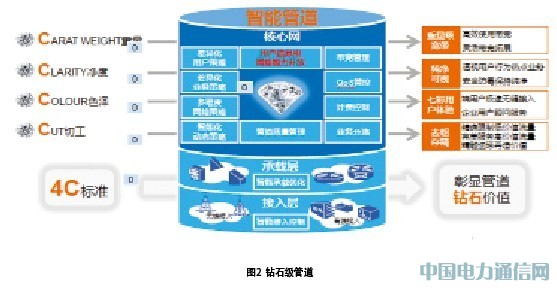

所谓钻石级管道，是指智能管道应该具有钻石一般的品质，如图2所示。

钻石管道具有4大特性：重量级的管道带宽、纯净可视的管道内容、丰富给力的用户体验及精细化的管道运维。

融合的端到端智能管道具有三大定位。

1.定位于提供智能的管道管控能力。运营商首先需要了解、管理好管道，实现管道的平稳运行、资源使用稳定及效率最大化，并为管道管理/建设/规划/调整提供依据。

2.定位于提供丰富的管道运维能力。在管理好管道的基础上，充分利用管道资源的差异化供给能力实现网络资源差异化运维收益。同时智能管道必须提供业务参与能力，从业务运维中分取收益。

3.定位于提供贴心的用户服务能力。通过提供用户自服务能力，提供用户短信、彩信及邮件通告能力，融合的用户管理等能力，为用户提供良好的体验。

如何实现？

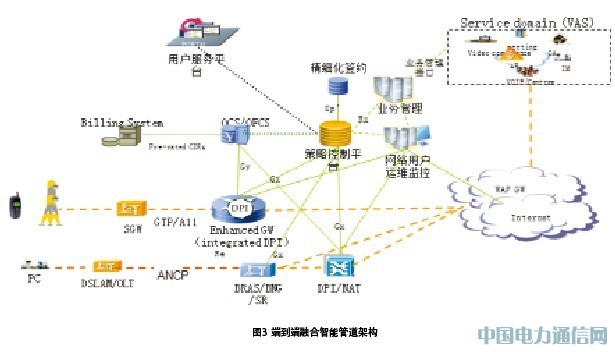

智能管道实现方案比较多，图3是一个典型的基于PCC架构的端到端融合智能管道解决方案。

　　架构主体

1.GW/DPI

内置DPI引擎提供L3?L7协议和应用识别，基于本地策略或者PCC动态策略执行灵活的内容计费与业务控制，与无线网络结合提供E2E QoS管控，并且上报用户接入状态及上网日志用于网络业务的统计分析。

2.融合签约/策略控制平台

增强3GPP PCC应用机制，提供基于DPI业务检测机制的PCRF和SPR功能，为无线宽带网络精细化运维提供策略管控能力。该平台基于用户和业务的签约信息，并结合终端位置、时间、用量等动态会话信息，执行策略决策，并将策略下发给GW/DPI执行。其中策略可包括：业务接纳策略、QoS控制策略、计费策略及用量控制策略等。

3.网络用户运维监控系统

基于GW/DPI、HSS、承载网路由器、Firewall等网元的用户及业务信息，提供全方位的业务使用分析、用户行为分析、网络流量分析、终端使用习惯分析、热点小区/网站/业务的分析排名等，为运营商分析、优化网络及挖掘新业务提供强有力的支撑。

4.计费系统

基于3GPP规范提供离线计费、在线计费和用户账户管理功能，实现区分内容的用户和业务计费功能。

5.业务管理平台

统一的SP/CP管理入口，归属域注册；PCRF选择；资源授权接口信令转换。

基于PCC的智能管道特点

1.PCC统一管理固网、移动网络，固网、移动网络都必须支持3GPP相关接口；

2.统一的Gx控制接口在各类网关发展成为多业务综合接入网关时不需要改变；

3.用户从多网关接入时（比如单一用户多账户情况），可以实现多个Gx接口实例之间的关联控制；

4.特别适合EPC融合接入控制，PCC漫游架构可满足EPC融合接入，对于其他网络的BPCF互通，PCC天生支持S9接口与BPCF；

5.资源控制协商技术如GTP/A11，ANCP很容易与PCC结合。

基于PCC差异化的管控的关键要素

在PCC控制架构中，有几个关键差异化控制参数。

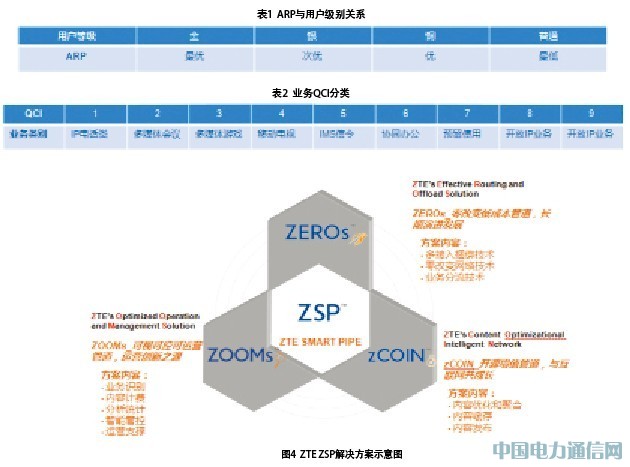

1.ARP：用于表示资源的抢占及保持的能力，也就是在资源竞争情况下，用户能获取到管道资源的能力。ARP通常与用户级别有关，通常分4类，如表1所示。

2.QCI：用于表示用户获取资源后该由底层对应的QoS技术进行什么样的对应处理，一般按照表2对QCI进行分类。

通常来说，QCI为1-4的业务，QCI及带宽不能动态调整；QCI为5-9的业务，QCI及带宽取值可以通过PCRF实现动态控制。

为配合承载网规划习惯，比如通常建立8级diff-serv overlap平面，标准9级QCI通常取8个值与承载网diff-serv相对应。

中兴端到端融合“钻石级”智能管道方案

目前大部分运营商都在着力建设智能管道，各设备厂商也大都具有提供综合或者部分解决方案的能力。作为通信行业佼佼者的中兴，针对智能管道，提供名为ZSP（ZTE Smart Pipe）的综合解决方案（如图4所示），助力运营商打造端到端融合的“钻石级”智能管道。

中兴通讯ZSP智能管道综合解决方案由ZOOMs、zCOIN、ZEROs三个子解决方案组成，内涵丰富。

ZOOMs子方案提供端到端融合的“钻石级”智能管道的管理与运维，突出融合控制、智能化控制、精细化运维的能力。

zCOIN子方案主要提供面向内容的优化和处理，突出提升用户的业务体验，提升运营商面向互联网的开源增收能力。

ZEROs子方案主要聚焦于给用户打造零改变低成本管道，尽可能减少运营商面对激增的移动互联网数据流量而大量增加的网络建设投资，并有效提升用户接入带宽的能力。

ZTE ZSP方案从2009年起开始在全球部署，为运营商带来了给力的网络管理、运维能力，提升了运营商网络竞争力。

实现融合的端到端智能管道，是运营商转变运维思维的过程，是从封闭电信网络阶段关注电信业务提供能力到电信IT融合网络阶段关注服务、关注用户体验的思维转变过程。

构建好端到端智能“管”道，为“云”与“端”之间架起畅通的桥梁，“云管端”三位一体，互相作用，可在为最终用户提供更好体验的同时，提升自身产业链价值，实现用户、运营商双赢局面。
