联发科天玑9400不仅在CPU性能上表现抢眼，其搭载的全新12核G925 GPU更是让它稳居最强移动GPU的宝座。在实际测试中，天玑9400的GPU性能提升高达41%，功耗降低了44%，在GFXBench和3DMark等专业测试中都远超同类旗舰芯片。无论是离屏渲染测试，还是高帧率运行3A大作，天玑9400的表现都令人惊叹。它轻松跑满了高负载游戏的帧率，甚至在最高画质下，依然保持了流畅的画面输出，让游戏玩家尽享顶级画质体验。
先来看看天玑9400各个方面的账面数据最新升级。天玑9400采用了业界最先进的第二代台积电3nm制程，第二代全大核CPU架构包含1个主频高达3.62GHz 的Cortex-X925超大核，3个主频为3.3GHz的Cortex-X4超大核和4个2.4GHz的Cortex-A720大核。而且全新的PC级Arm v9架构让IPC提升了15%。而且二级缓存提升100%，三级缓存也提升50%，可以完美发挥天玑9400性能潜力。这一套组合拳下来，联发科目的是要做到「既要又要」，也就是性能要更好、能耗还要更低。
GPU上，天玑9400搭载最新的旗舰12核 GPU Immortalis-G925，峰值性能提升41%，功耗降低44%， 并且首发支持天玑OMM追光引擎，不仅光追渲染的画面更加真实，堪比PC级的光追效果，更是率先支持90FPS的超高流畅度光追画质。天玑9400这次的GPU性能史诗级跃升，在能效上的进化，更最让人惊喜。
知名科技数码up主WHYLAB最近已经发布了天玑9400芯片的实测成绩，一起来看看首款第二代全大核智能体AI旗舰芯到底表现如何。

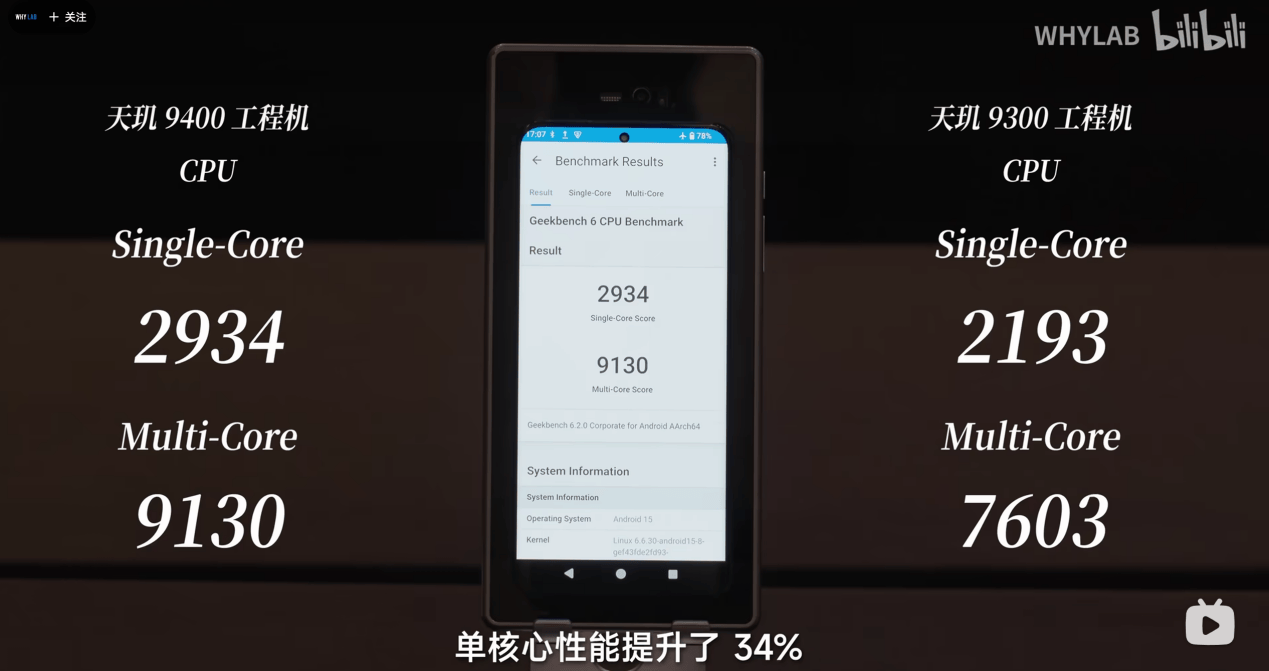

首先来看天玑9400采用的第二代全大核架构CPU。在WHYLAB Geekbench 6测试中，天玑9400单核心成绩达到2900以上，多核心成绩更是突破了9100分。对比天玑9300，不论是单核还是多核都提升巨大。再加上发布会上公布的，天玑9400 CPU多核功耗有40%的节省幅度，这个收益还是挺可观的。
在WHYLAB的安兔兔跑分测试中，天玑9400总分283万分，性能对比去年旗舰有33%的提升，顺利登顶旗舰芯性能第一。
从CPU测试和安兔兔测试来看，天玑9400 CPU性能提升实在是猛，关键功耗还能降低40%，能把能效追求到这么夸张，目前也只有联发科的全大核架构能做出来了，当真是CPU的性能第一和能效霸主。如此惊艳的成绩，把旗舰手机芯片的性能水准拉升到一个全新的高度，天玑9400这把旗舰王者的交椅算是坐稳了。

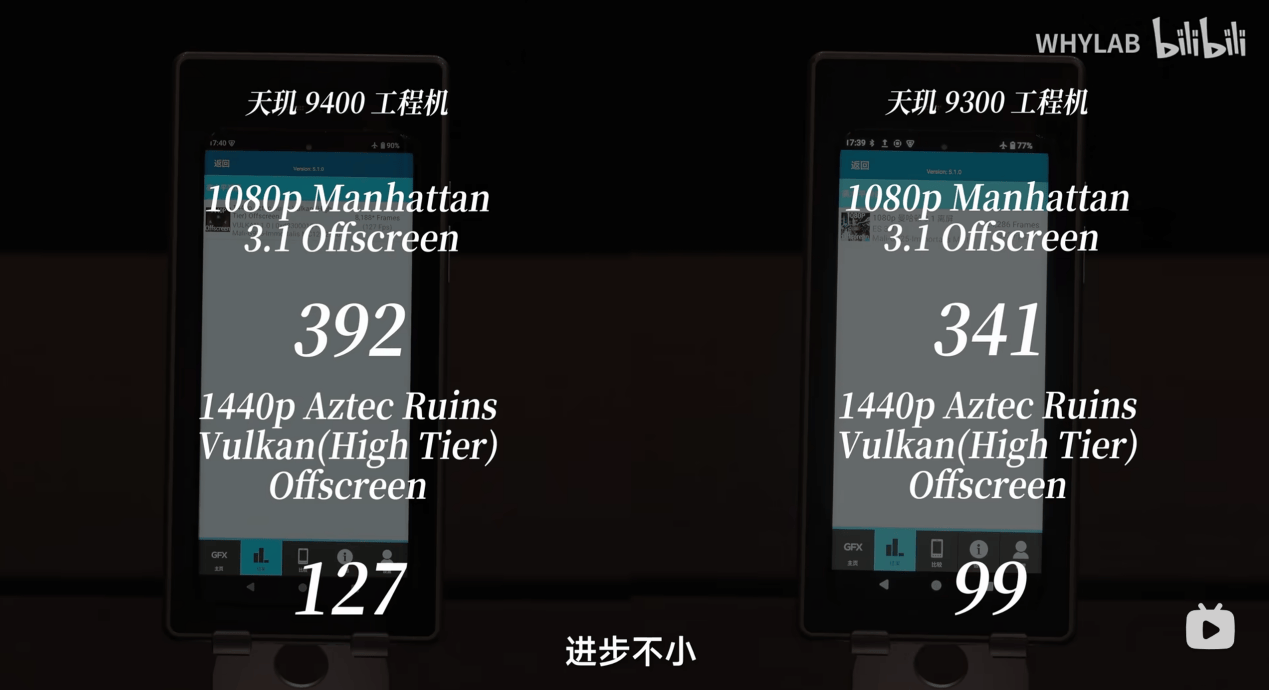

再来看WHYLAB对于天玑9400的GPU和游戏测试成绩。对比天玑9300，从1080P曼哈顿（3.1）和1440p Aztec（Vulkan）的离屏渲染帧数来看，天玑9400的进步很大。
在3DMark的新基准测试Steel Nomad Light中，性能提升了40%多，能效也能多省40%多。这样的提升非常恐怖，简直是GPU跨代大升级。
GPU强悍的性能对于体验最直观的提升，还是要看游戏测试。用WHYLAB统一的实验室游戏设置和测试路线，在810P的渲染分辨率下，测试了半小时的《原神》须弥城。测试成绩平均帧率60.07帧，输出意料中地好又稳。关键看功耗，平均4.3W，比天玑9300在720画质下，能效还能低1/10。
《崩坏：星穹铁道》同样测试半小时，除了转场时无法避免的降帧波谷，天玑9400的帧率曲线明显拉得更平直，对比天玑9300，帧率更满了，抖动也少了。关键是功耗降低了大概15%，背面温度最高也就40.3℃。能初步判定天玑9400降耗增效的策略走稳了。
天玑9400可以说是一颗「持家」、「务实」的芯片。「降耗增效」的升级理念，几乎贯穿整块 SoC 的每个角落。有针对性的堆料，没有跟风上更高的主频、而是根据实际落地的体验效果来选型、研发，再配合高效的性能调度，把每一寸性能用到实处，会比单纯拉高指标来提升性能，难度更高也更有意义。
综合来看，联发科全新的天玑9400的设计理念在整个手机芯片市场，都是十分务实且贴近用户的。尤其是CPU的设计，毕竟其他家拉高频去追求极限性能的做法谁都会，但实际体验就会打上问号。而天玑9400是从芯片底层天赋上做创新和突破，力求在合理的主频范围内找到顶级能效的最优解，从而在日常、游戏等更多场景中带来更好的体验。自从去年天玑9300采用全大核收效甚优之后，各家都在学习和跟进。现在看来，做全大核设计还是得看联发科天玑，这全优的旗舰性能和能效表现，当真是同档无敌。
而GPU的能效提升已经远超一般的迭代范围，可以轻松地把8G3甚至是A18 Pro远远抛在身后。天玑9400最强GPU的性能和能效底子，则为其带来最好的3A手游体验，并搭载更加先进的光追技术铺平了道路。
对于追求极致游戏画面的玩家来说，天玑9400无疑是最佳选择。随着搭载这款芯片的旗舰手机即将发布，游戏玩家们可以期待一次性能和视觉上的双重震撼体验。
