联发科近日推出的天玑 8400，以全大核架构为核心优势，在次旗舰市场树立了全新标杆，实现了性能与能效的跨越式提升。新一代的天玑 8400 不仅有着“同级无敌”的表现，更是向行业内的旗舰8系芯片发起全面挑战，有望成为“旗舰体验守门员”。

天玑 8400的最大亮点之一便是它采用“全大核”CPU架构，这一设计几乎是对高端芯片市场竞争格局的一次颠覆。天玑 8400摒弃传统“大核+小核”的搭配，采用了8个Arm最新的A725大核。8个高性能大核彼此配合，在各种负载场景下可以实现更澎湃、更高效的性能调度。1个3.25GHz 高频A725提供超强单线程性能，3个3.0GHz频率A725保障持续高性能输出，配合4个 2.1GHz 频率A725来兼顾多任务和能效。

相比传统架构，全大核设计有着“做事快，休息快”特性，使得天玑 8400 能够在高负载和轻负载场景中都做到性能与能效的完美平衡，甚至可以直接将次旗舰芯片的能效水平推向旗舰水准。事实上，这一设计思路已在旗舰芯片天玑 9300 和9400上得到验证，性能、能效表现收获了市场的一众好评，天玑 8400 的全大核设计思路和旗舰一脉相承，将越级的旗舰体验推向了更广泛的中高端市场。

我们再来看这颗A725核心，它相较于上一代A715，单核性能提升了10%，功耗下降了35%，能效提升明显，全大核设计则将8个A725的能效优势有机地叠加起来，让天玑8400 多核性能和能效直接碾压同级。

天玑 8400 不止于架构创新，更通过大幅升级的缓存进一步提升芯片整体性能。具体而言，天玑 8400的二级缓存翻倍，三级缓存增加了50%，还有更大的系统缓存。这些改进让天玑 8400在处理数据时能够更快速地存取信息，尤其在需要频繁访问内存的应用中，性能提升尤为明显。

例如，在高负载任务中（如图形渲染或AI推理），CPU和GPU需要频繁交换大量数据。通过增加缓存，天玑 8400能够减少数据传输延迟，确保任务处理更加高效。而且，增加缓存也能让芯片能够更好地应对多任务并行处理，确保在高并发情况下依然保持流畅体验。

创新的全大核设计加上倍增的缓存，为天玑 8400 带来了传奇的能效表现。在日常使用中，它实现了多场景功耗的大幅降低，极大延长了手机的使用时间。例如，在游戏开黑时，功耗降低达 24%；听音乐、录制视频降低 12%；社交聊天这种高频场景也能降低 14%。天玑 8400 带来的不仅是玩的更爽，更用低功耗带来全天候的极致体验！

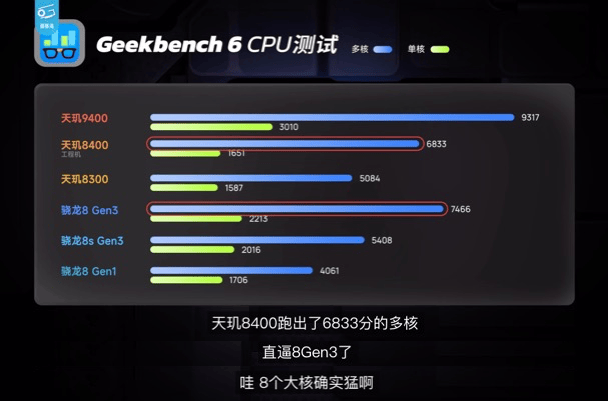

极客湾也对天玑 8400 进行了实测，在Geekbench 6测试中，天玑 8400 的多核得分高达 6833，直接逼近上一代旗舰 8G3，展现出“全大核”的强大威力，令人直呼“8个大核确实猛啊！”

数据来自极客湾

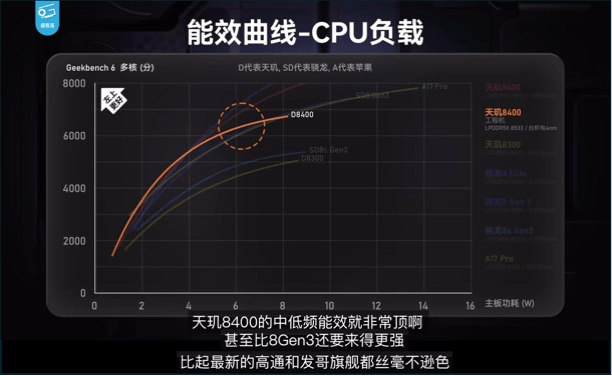

与上一代天玑 8300和 8sG3 相比，天玑 8400不仅性能大幅提升，能效表现也达到了新的高度，可以说是碾压全场了。更值得关注的是，天玑 8400 的CPU中低频能效表现甚至比8G3还要来得更强，不仅在绝大多数工况下实现了更优能效，还在常用频点上展现出了极高的竞争力。经实测，天玑8400 CPU超越了8G3的表现，在游戏上也带来越级表现。

数据来自极客湾

这一表现，已经让天玑 8400 成为中高端市场当之无愧的“能效王者”。同时媒体也提到“峰值高频部分并不会用得那么多，在实际常用的频点上，天玑8400是相当有竞争力的”。

全大核天玑 8400的发布，不仅是天玑 8000 系列的一次飞跃，更是全大核普及的里程碑之作。从天玑9300开始，联发科正式打开了移动芯片的全大核计算时代，创新的全大核架构设计思路，带来了全面领先的性能和神级能效，助推智能手机体验向上突破，让整个行业为之震撼。可以说，安卓全大核，就看联发科。

不难看出，天玑8400正在利用全大核将越级的旗舰体验带给更多年轻人，助推全大核在2025年市场普及迎来高潮。

天玑 8400依托全大核架构和倍增缓存等多项创新，将次旗舰性能提升至旗舰水准，为消费者提供了更好的游戏与续航体验。搭载该芯片的首发终端REDMI Turbo 4即将发布，非常值得玩家期待。
