朱友颂 长治供电公司输电工区

一前言

　　近年来，从日本及美国到世界各国的电力系统高度信息化，正在从主干输电线路到末端配电线路都在迅速的发展中，可以说光纤复合架空地线(OPGW)因承担架空输电线路领域里信息化的任务，从超高主网系统到二次系统的广阔范围内，其需要量显著的增加。

　　光纤是利用纤芯和包层两种材料的折射率大小差异，使光能在光导纤维（光纤）中传输，这在通信史上成为一次重大革新。光纤光缆质量轻、体积小，已被电力系统采用，在变电站与中心调度所之间传送调度电话、远动信号、继电保护、电视图像等信息。

二、OPGW的结构

　　目前，生产OPGW的厂家特别多，不同厂家生产的OPGW结构（长治主网架设的OPGW是江苏通光信息有限公司生产）也不尽相同，但它们的基本组成不外乎两个部分：即光纤部分及金属部分。

1 光纤部分

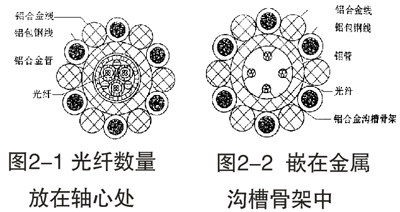

　　光纤起着系统通信及传送信号等作用。它的外面通常都包有一层或几层由隔热性能良好的材料制成的护套，以免在线路发生单相接地故障时，光纤的温度过高。根据不同需要，光纤的数量可由几根到几十根不等，它们一般分成一束或几束放在OPGW的轴心处（见图2-1），或嵌在位于轴心位置的金属沟槽骨架（见图2-2）。

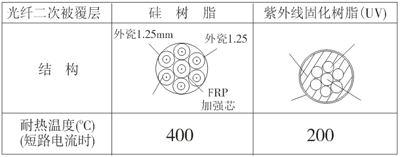

　　光纤束的结构如表2-1所示。光纤的二次被覆层有二种不同的材料，它们的区别是耐热温度不同。

表2-1光纤束的结构

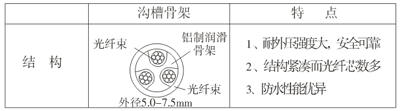

光导单元采用沟槽架型，其结构如表2-2所示。

表2-2光导单元的结构

2 金属部分

　　金属部分除具有普通地线的作用外，还具有保护光纤，使之不受轴向及法向应力，以及防止光纤受水分的侵蚀等作用（也有些公司用有机材料制作防水保护层）。通常用来制造OPGW的金属材料包括铝合金线、铝包钢线、镀锌钢线、铝管、铝合金管、铝合金骨架等（见图2-1、2-2）。

三、OPGW主要技术参数

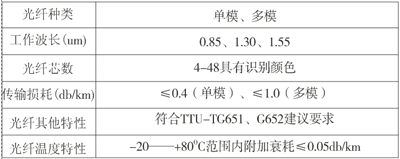

1 光缆部分主要技术参数如表3-1所示。

表3-1 光缆部分主要技术参数

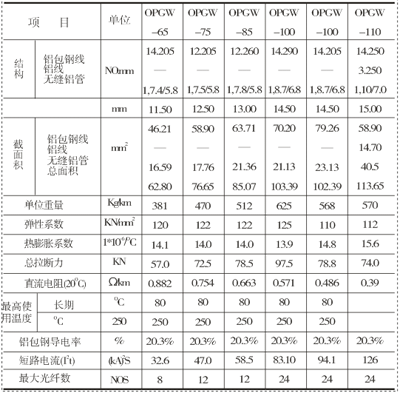

2 地线部分主要技术参数

地线部分主要技术参数见表3-2

表3-2 地线部分主要技术参数

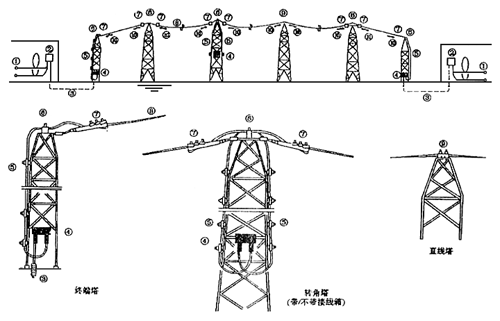

4 OPGW架设及元件组成（图4-1）

OPGW架设及元件组成如图4-1

　　光纤系统的路径一般可分为三段。前后两段的进线或出线的构架接线盒至通信光纤机房。配置地埋式光缆，敷设在电缆沟道内。中间的一段，即连接进线和出线间的构架接线盒的这段，采用的是（OPGW）光纤复合架空地线，沿送电线路路径敷设。OPGW既是送电线路的一根地线，与送电线路另一根起保护作用的良导体一起分别架设在送电线路杆塔的两个支架上，又是连接线路两端的通道。为了避免短时对OPGW的过热损伤，每基杆塔上的OPGW设专线可靠接地。另外，对线路两端终端杆塔工频接地电阻要求不大于5欧姆，架设良导体的杆塔接地电阻不大于10欧姆。OPGW的附件，均为相应配套的专用线夹、金具等。

图4-1OPGW架设及元件组成

①—光纤；②—光纤分配盒；③—无金属光缆；④—接线箱；⑤—固定线夹；⑥—跳线；⑦—耐张线夹；⑧—OPGW；⑨—悬垂线夹；⑩—防振锤

五 结束语

　　以上对光纤复合架空地线（OPGW）的结构、主要技术参数、架设及元件组成进行介绍。从而使大家对OPGW有个初步了解。
