淮北国安电力有限公司 王云其 陈璟坤
淮北第二发电厂厂区位于淮北市烈山区宋疃镇,生活区位于淮北市人民路中段,两区之间距离有近17公里,目前没有组建通信网,不利于生产调度,下面将从三种通信组网方案入手,探讨如何利用已有通信资源,使淮北第二发电厂厂区与生活区通信进行组网,并实现等位拨号。
一、概述
淮北第二发电厂规划建设规模为4台300MW燃煤凝汽式机组,一期工程为新建2台300MW机组,工程于1997年11月开工建设,其中1号机组于2000年4月13日完成168小时满负荷试运行,并热态移交生产;2号机组于2000年7月10日完成168小时满负荷试运行,并热态移交生产。
淮北第二发电厂厂区位于淮北市烈山区宋疃镇,生活区位于淮北市人民路中段,两区之间距离有近17公里,生活区距离淮北供电局约4公里。该厂属中外合作企业,人员较少,8小时以外厂区只有少部分运行及值班人员,大部分员工集中在生活区,由于生活区建设时没有考虑与厂区通信进行组网,当机组发生缺陷或两区人员进行通信联系时,需通过当地电信公网与厂区交换机通信,耗费时间、浪费费用且不说,给生产调度带来很多不便,使工作效率降低,影响了机组的安全、稳定、经济运行。本文将从三种通信组网方案入手,探讨如何利用已有通信资源,使厂区与生活区通信进行组网,并实现等位拨号。
二、通信现状
目前淮北第二发电厂厂区通信现状为,数字程控交换机为H20-20LH冗余配置机型,数字调度交换机为H20-20MAP冗余配置机型,两台交换机通过4WEM方式组网。H20-20LH程控交换机出局路由方式有两种:一种为利用我国7号信令通过2Mbit/s方式与当地电信公网进行组网,目前已经实现,外线拨入只需拨4682XXX即可;二是与厂区微波相连进入电力系统程控网,框图见图1所示。

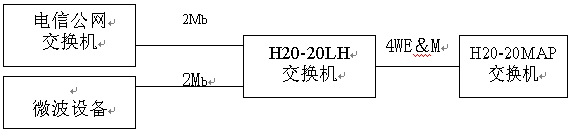

图1厂区通信组网图
程控交换机编码方案为2XXX,调度交换机编码方案为,运行值班长调度台是5XXX、直通单机为4XXX,两台交换机的用户均能够实现双向互拨。
为解决我电厂与电力系统生产调度、电话会议系统、远动AVC/AGC以及实时信息通信,在机组建设的时候,根据当时的通信发展水平,在厂区建立了微波站,微波站距离淮北供电局微波站约14公里,预留2Mbit/s的通路。
根据安徽省电力通信有限责任公司的设计规划,安徽电力主干光纤网中的安徽北部主干光缆经过我厂进行转接至淮北供电局,光缆路径为合肥、肥西、淮南、蚌埠、宿州、淮北二厂、五里郢变电所、南胡变电所、相山变电所、淮北供电局,其中南胡变电所至淮北供电局的光缆途径淮北市招商大厦,离我厂生活区仅为1.2公里,为厂区与生活区通信进行组网提供了方便。
三、组网目的及方案
淮北第二发电厂生活区与厂区通信组网后,能够实现以下功能:⑴解决生产调度不便的问题;⑵两区间用户能够实现等位拨号;⑶两区间用户电话号码同组编号,可编为26XX、27XX、28XX、29XX;⑷生活区用户市话、长话由厂区中继线出入;⑸生活区用户电力系统程控由厂区微波出入;⑹生活区用户对外公布号码为46826XX、46827XX、46828XX、46829XX。
在组网方面,淮北第二发电厂利用光缆进行组网,框图见图2所示。

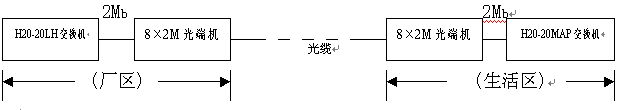

图2利用光缆进行组网图
厂区H20-20LH交换机通过2Mb/s数字中继单元(DTU)用同轴电缆与厂区光端机相连上光缆,在市招商大厦处分离两芯光缆接至生活区光端机,H20-20MAP交换机也通过2Mb/s数字中继单元(DTU)用同轴电缆与光端机连接即可。此种方案的优点是设备较少,设备维护起来较为方便,缺点是光缆维护较困难,一旦招商大厦处光缆开路有故障,将十分麻烦。在生活区需要购置交换机、通信电源蓄电池、音频配线架以及光纤终端盒等设备。
4.2利用现有微波加HDSL设备进行组网,框图见图3所示。

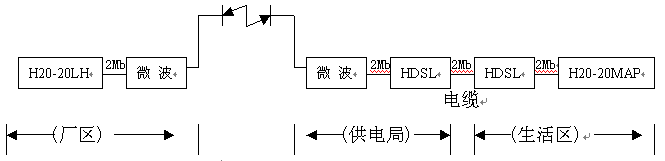

图3利用微波及HDSL通信组网图
厂区H20-20LH交换机通过2Mbit/s数字中继单元(DTU)用同轴电缆与微波2Mbit/s通道相连,淮北供电局微波站2Mbit/s接入HDSL的2Mbit/s接口,然后通过音频铜缆与生活区HDSL设备相连,H20-20MAP交换机通过2Mbit/s数字中继单元(DTU)用同轴电缆与HDSL设备的2Mbit/s信号连接即可。此种方案的优点是节省了光缆费用,直接利用了已有的通信资源,维护较为方便,出现故障能够快速判断出故障位置。此种方案需在生活区购置交换机、通信电源蓄电池、音频配线架等设备。

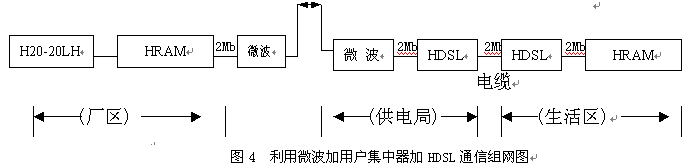

利用微波加用户集中器再加HDSL方式组网,框图见图4所示。
H20-20LH的HRAM由近端模块(LM)和远端模块(RM)两个部分组成,近端模块直接连接于H20-20LH主机的PGA电缆上,并通过E1接口连接至微波DDF数字配线架,在淮北供电局微波站将2Mbit/s数字信号接入HDSL设备,通过音频铜缆接入生活区HDSL设备,并接入远端模块。远端模块提供H20-20LH的标准端口机架,可以配置H20-20LH任何类型的用户板和LS、EM中继板。同时,还可以提供4个RS232接口桥和一个LAN桥。远端模块的容量配置情况为:单模块的E1接口1~2个,PGA接口1个,单模块槽位数4个,单模块容量64门。哈里斯远端接入模块(HRAM)拓扑结构示意图见图5所示。

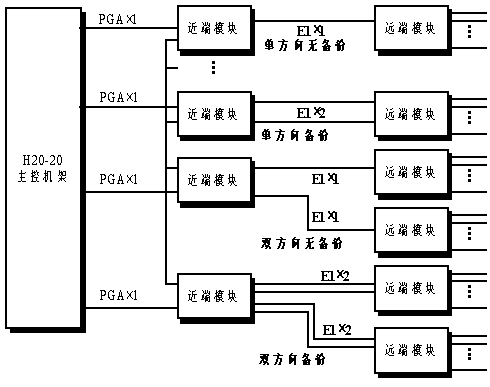

图5哈里斯远端接入模块(HRAM)拓扑结构示意图
此种方案的优点是不需要购置交换机设备,但需要购置远端模块,其原理是将厂区交换机用户号码进行了长距离延伸,生活区电话号码与厂区可以同为一个字段开头,在E1链路中断后,系统具有小交换机的功能,可以实现内部呼叫,并保证数字用户的基本功能可用,降低了系统建设成本,同时便于调度系统的整网的管理,维护也较为方便。
三种方案各有千秋,都是利用了现有的通信资源,投资不多,但效果却十分明显,能够为生产带来更大的经济效益。当然通信组网的方案还有多种,比如利用扩频微波通信的方式,但与以上三种方案相比,未能充分利用现有通信资源,易造成重复性投资。
作者简介:王云其,男,1972年生,安徽天长人,工程师,学士学位,中国电机工程学会会员,从事电力系统计算机信息、远动自动化、电力通信的管理工作。陈璟坤,女,1974年生,安徽淮南人,助理工程师,从事电力通信的运行维护工作。
