尹 平 张小勇 湖北蕲春县电力公司 (435300)
通过最近几年在全国城乡实行两网改造以来,为实现无人值班变电站,许多县级供电企业在县调至部分供电所之间建立了SDH光纤网,用于电网调度自动化信息的传递,对电网的安全管理发挥了巨大的作用,也为传递计算机信息奠定了基础和提供了可能。但由于各公司实施两网改造的时间有先后,早期光通信系统成本较高,导致先改造的变电站只能用传统的电力载波机、无线扩频等通信方式来满足传递基本的电网调度信息,不能为企业信息平台提供通道。我公司管窑变电站就是一个典型的例子:由于网改资金投入不足,网改后的管窑变电站采用无线扩频通信通道,此通道只能勉强提供调度电话和电网自动化低速数据服务,且该通道单一,变电站通信只有无线扩频一种方式,受风力等环境因素影响较大,常不能保证话音和数据的正常传输,已不能适应新时期电网管理的需要。
管窑站扩频通道自2004年4月30日10时35分中断以来,在各方面的努力下至2004年12月份仍未能恢复正常运行,经过现场测试与厂家会诊得出的结论是:该站目前已不适应使用扩频通信方式,建议考虑其他通道形式。由于我公司当前各项资金都很紧张,我们本着节约为宗旨,拟重建一条低投入、高质量、高可靠性的通道。
我们经过反复比较,决定利用该站电力营销系统租用的电信2M专线,利用用电营销局域网,通过数据网关传输该站的电网调度自动化数据。
1 数据网关设备NPort 5230有以下特点
NPort 5230数据网关是台湾Moxa公司生产的产品,是NPort 5200产品系列的一员,NPort 5200系列的串口设备联网服务器可让工业串口设备立即连上网络。NPort 5200系列的串口设备联网服务器体积小巧,是将RS-232或RS-422/485串口设备,如PLC,测量仪,和传感器连接到IP-based Ethernet LAN最佳的选择,让您的软件可以存储本地LAN或网络上的任何串口设备。
1.1 标准的TCP/IP 界面和多种操作模式
NPort 5200系列的串口设备联网服务器提供了TCP Server,TCP Client,和UDP,可确保与使用标准的网络API(Winsock,BSD Sockets)的网络软件具备兼容性。
1.2 支持现有软件Real COM/TTY驱动程序
有个Real COM/TTY 驱动程序,用于COM/TTY口的软件现在可以随时用于TCP/IP网络。这项特点不但让您不需要更换软件,更可以让串口设备立即连网。
1.3 简单的安装和设置
简单的安装和设置NPort 5200系列的串口设备联网服务器支持自动IP設定协议(DHCP,BOOTP),以及透过Web powser console手动设置。两者都提供了快速有效的安装方法。有了NPort 5200的Windows Utility,执行安装的动作简单愉快,所有系统的设置都可存储并复制到其他设备联网服务器上。
1.4 特点
可让串口设备立即联网;
提供TCP Server,TCP Client和UDP等多种socket操作模式;
可利用简单的Windows Utility 执行批量安装;
体积如香烟盒大小;
10/100 Mbit/s Ethernet;
采用2或4线RS-485数据流向自动控制(ADDC);
所有端口都内建15 kV ESD突波;
支持SNMP MIB-II网管功能。
1.5 一般应用
通过特别设定的IP位址和NPort 5200通信端口号,任何支持TCP/IP主机电脑的网络Sockets API都可以与串口设备连接。若自动化软件是根据Windows/Linux下的COM/TTY设计,则Moxa的COM/TTY驱动程序可以让即有软件在网络上正确运行。

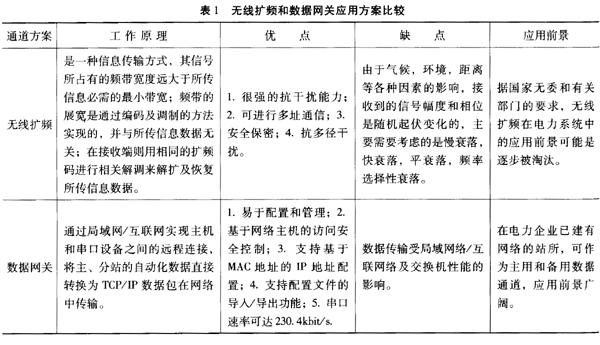

2 无线扩频和数据网关应用方案比较(如表1)
3 实际应用
2004年12月1日,我们信息中心以此为课题,成立QC小组,并根据管窑变电站已建立用电营销网络的资源优势,本着资源共享的原则,决定采用数字化NPORT数据网关系统并在该站IP网络中实施技术改造,进行电网自动化数据的传输,以确保该站在电网中安全稳定运行。

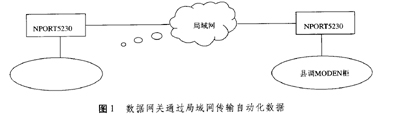

管窑站利用NPORT数据网关通过局域网传输电力自动化数据组网示意图见图1。
说明:数据网关设备与网络交换机连接用LAN口,与前置机和县调MODEN连接用RS232口,站端与主站各需要占用一个私有网段的IP地址,且两端需要敷设一段网络连接线。
此方案未考虑语音电话传送业务,若要考虑,另需增加一套语音网关设备。
以上组网方式简单,成本较低,全双工方式通信,数据双向传输可靠,能保证调度"四遥"功能的实现。
从管窑无人值班变电站新型数据网关于2004年10月17日投入试运行,误码率0.05以下,保证了该站无人值班的实现和电网的安全运行,至今运行状况良好。
4 结束语
管窑变电站通过数据网关利用局域网顺利实现无人站"四遥"数据传输,充分证明了该设备的实用性。有此我们联想到:①利用该设备作为无人值班站的备用通道;②实现变电站通信设备的远程监控;③实现变电站关口表的远程抄表和专线用户的负荷控制。
