载波通信工程长距离高频电缆的应用
[ 通信界 | 向先直  洪 疆 | www.cntxj.net | 2007/5/10 9:10:38 ]


向先直 新疆阿勒泰电力有限责任公司(836500)洪 疆 新疆水利水电勘测设计研究院(830000)

电力线载波是电力系统所特有的、基本的通信方式,电力线载波通信是利用现有电力线,通过载波方式将模拟或数字信号进行高速传输的技术。由于使用坚固可靠的电力线作为载波信号的传输媒介,因此具有信息传输稳定可靠,路由合理、可同时复用远动信号等特点,是唯一不需要线路投资的有线通信方式。它具有可靠性高、投资少、见效快、与电网同步建设等得天独厚的优点。

新疆地域辽阔,占全国总面积1/6,电力线载波通信应用非常广泛。在冲呼乡110kV-贾登屿35kV载波通信工程中对长距离高频电缆的使用作了一次尝试,获得了满意的效果。

为了提高供电质量及可靠性,满足喀纳斯地区旅游业发展对电力的需求,根据系统规划在贾登峪新建一座贾登峪35kV变电所。电力线载波安装在贾登屿35kV变电所,

本工程对周围环境大气、水资源污染等要求较高,变电所所区内及所区周围无易燃易爆危险物品及仓库,变电所主变压器设置专用积油坑,变电所所区内设置排烘坑或下水道排放污物,因此无三废污染。35kV线路进入贾登峪综合旅游接待基地约5km处,需要穿越松树林,本工程对周围环境大气、水资源污染等要求较高,为避免大量砍伐树木,必须采用电缆敷设方式,以减少生态破坏。因此在贾登峪35kV变电所端终端塔至变电所间使用了高频电缆,沿电缆沟敷设。在高频电缆的敷设方式上,采用了一些特殊的保护措施,做到了2.1km高频电缆的长距离敷设无接头无损伤,取得了满意的通信效果。

1 概况

1.1 系统组成

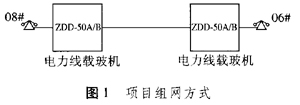

该项目组网方式如图1所示:

两站相距51.29km,其中贾嶝峪35kV变载波通信机房距离结合设备2.1km,高频电缆采用地埋方式,该站地处多雨山区,开通条件较为复杂。载波机采用江苏宏图高科生产的ZDD-50B数字化载波机2台,可传输一路话音一路远动,目前只传一路话音,经测试通信正常,技术指标符合设计要求。

1.2 工作条件

大气条件:a)环境温度:0~45℃

相对湿度:b)5%~95%(+32℃)

供电方式: a)交流220V±20%

b)直流-48V±20%

标称载波功率:ZDD-50B型 10W/+40dBm

标称线路衰耗:40dB

最大线路衰耗:70dB

AGC调节范围:60dB

调节精度:  1dB

调节时间:  ≤2s

基本载波频率范围:40~500kHz

基本载波频带:  4kHz

有效传输频带:300~3700Hz

可编程复用频带:

复用话音频带:300~2000Hz

远动频带:  2160~3480Hz

呼导频率:  3660±30Hz

专用话音频带:300~3400Hz

专用远动频带:300~3480Hz

可编程复用远动速率:50Bd,300Bd,600Bd

专用远动速率:300Bd,600Bd,1200Bd

接口种类:四线E&M接口

二线耦合交换机小号接口

用户/音转接口

1.3 使用仪器

YX5061A 200Hz~620kHz 电平振荡器1台

YX5011A 200Hz~620kHz 选频电平1台

YX3715 20~80dB 100W 可调衰耗器1台

频率计1台

2 系统测试

2.1 单机调测

2.1.1 电源系统电源电压调测

检查供电电源220V交流、48V直流的外供电压,满足技术要求,即:

交流电源220V 偏差≤±20%

打开设置于电源单元前端的48V开关后,V1~V6发光二极管全部点亮,表示低压电源输出正常。

2.1.2 载供系统载频频率及电平调测

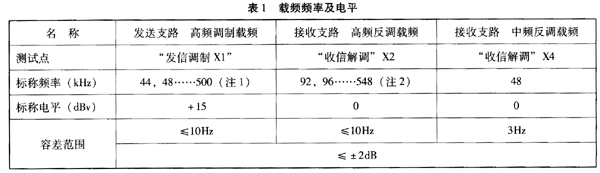

用频率计和选频电平表高阻抗跨测各载频频率及电平、测试点、标称值和容差范围见表1。

2.1.3 发信支路电平调整

将"音频处理单元"工作状态开关S2置于50Bd位置,在该单元设置于印制板前端的二线测试点X2,送入800Hz/600Ω,0dBm话音测试信号;

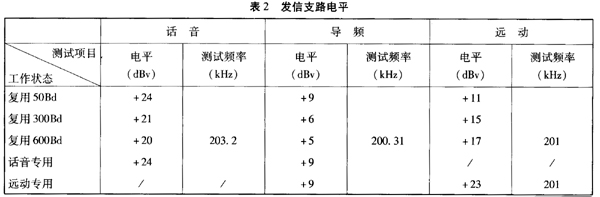

用选频电平表在方向发送单元前端的测试点X选测外线话音、导频电平,在各种复用、专用状态下,各信号电平及频率见表2;

在设备后部母板远动入测试点送入3kHz/600Ω,0dBm信号,这时"音频处理"单元上"远动工"绿灯应亮,在"方向发送"选测外线远动电平。各种复用、专用状态下电平及频率见表2。

由于本设备设置远动ALC功能,因此远动信号输入电平在-30~0dB范围内置任意电平,在外线口的输出电平均符合表2所规定的发送电平。

2.假设表中外线载波频率为200~204kHz

3.电平允许偏差±1dB,可调节功率放大单元RP1达到。

2.2 双机调测

将高频电缆接入母板"外线"端子,开启电源开关进行双机测试:双方导频显示正常(即绿灯常亮)。

2.2.1 收信支路电平测试(音频处理单元前端工作状态开关置于复用50Bd远动位置)

按动本方"音频处理"单元上均衡按键,双方均稀显示灯亮,蜂鸣器发声提示,双方进入自适应均衡状态,20s后均衡结束并显示均衡结果误差,显示10s后,均衡复原,均衡显示灯灭。

按动本方"音频处理"单元800Hz测试按键,开关S3-1置"B-A"方向则对方发出800Hz测试信号,本方测试并显示。

由于本设备对收信支路线路衰耗自适应调节范围可达60dB以上,所以在线路衰耗为10~70dB范围内,收信支路各点电平均无需调整,仅作净衰耗测试。

音频处理单元DSP将自动检测对方发送的800Hz信号,并将测试电平误差由对应的发光二极管点亮显示,这时在正常情况下,电平显示的中间绿灯应点亮,表示检测800Hz电平误差为±1dB之内。

在对端设备的母板"远动入"测试点送入3kHz,电平为0dBm/600Ω测试信号,这时本方"远动入"显示发光二极管应亮。

2.2.2 衰减失真的测试

a)话音支路的衰减失真的测试步骤(双方均退出压扩器)对端设备"音频处理"单元前端X1测试点注入频率800Hz,电平0dBm/600Ω测试信号(S1置二线)。

在本端设备"音频处理"单元前端X1测试点用选频电平表宽频测量该信号二线状态时电平应为-7dBm/600Ω。

对端设备保持注入信号电平不变,在话音有效传输频带内,按表所列的频率点,逐点改变频率。

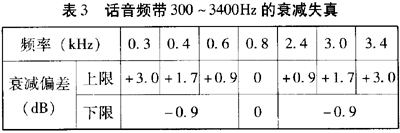

本端设备所测的相应频率点的电平值与800Hz电平值的偏差应满足表3或表4中的衰减偏差值。

b)远动支路的衰减失真的测试

在对端设备母板"远动入"注入频率为3kHz,电平为0dBm/600Ω的信号。在本端设备母板"远动出"测试点宽测3kHz信号电平应为0dBm/600Ω。保持对端设备注入信号电平不变按表所列的频率点逐步改变频率。

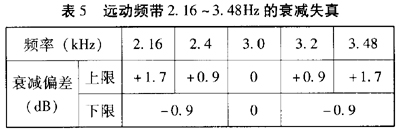

本端设备所测的相应频率点的电平值与3kHz电平值的差值应满足表5中衰减偏差限值。

以上数据(包括话音和远动支路)是在自适应均衡电路正常的情况下且经过均衡后取得的,它已将通道的衰减失真进行了均衡。

3 线路开通和整机调试

进行了以上测试工作后,我们对该线路通信设备进行了全线开通工作,对两端电力线载波机进行了整机调测,实测数据如下:

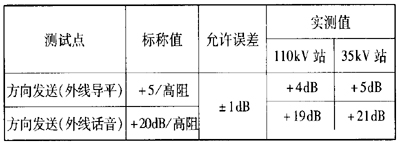

1)发信电平

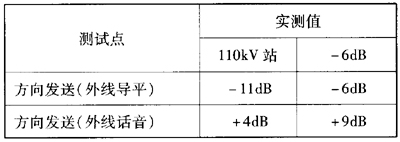

2)收信电平

经历近2年的运行实践证明,冲呼乡110kV变-贾登屿35kV变载波通信工程运行正常,通道测试数据符合设计要求,设备运行状况评为优良。



1作者:向先直  洪 疆 来源:《通信世界》 编辑:顾北
