1.引言
电力网输配电线路线长、面广,大多地处偏僻地区,成为犯罪分子作案的重点目标,近年来,电力设施的盗窃和破坏案件呈现上升趋势,直接影响到经济发展和人民群众的生活。仅2006年,我市就发生盗窃、破坏电力设施案件52起,因违章施工、意外事故造成的破坏电力设施案件22起,我公司也被盗窃、破坏电力设施案件18起,因违章施工、意外事故造成的破坏电力设施案件6起。当前,盗窃破坏电力设施仍然是制约电力企业发展的一大障碍,少数不法分子的行为,不仅破坏了正常的供电秩序,严重危及到电网的安全。为此,供电部门尽管投入了大量人力、物力进行防护、抓盗,但收获甚微。在此情况下,我公司开发利用适合于本公司情况的电力线路防盗报警系统。
2.GSM拨号电力线路变压器防盗报警系统基本原理

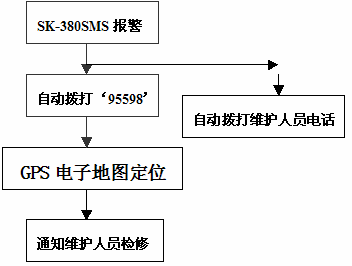

SK380型电力线路变压器GSM无线防盗报警系统,是融合成熟稳定的GSM无线通信技术和微电脑检测技术,采用单片机技术制造的,主要应用于室外场合的电力线路变压器在工作中遇到被盗以及缺相断电情况的及时报警。系统原理图如图1所示。
当本系统的
SK-380SMS型报警主机探测到柜(箱)门被打开或停电、三相线被剪、停电事件发生及防区所连接的探头检测到报警信息时,立即通过内置GSM系统向指定的电话号码(最多可设置8个电话号码,可以是‘95598’客户服务系统电话号码,也可以是负责人员的手机号码)发出报警信息,并通过联动继电器启动所连接的警灯、高分贝警铃、语音告警设备等,如果报警信息发到‘95598’,利用‘95598’ 客户端的
GPS电力网地理信息系统电子地图定位,获取报警主机的电话号码,同时自动跳出报警的位置图(SK-380SMS型报警主机安装位置,警情发生地点在电子地图上自动闪烁),值班人员根据警情发生位置通知维护人员现场检修。报警主机一般都安装在分支线路上,如果是线路主干从中间被盗,则其下端分支线路上的报警器都报警;如果分支线路被盗,则本条线路上的报警器报警。工作人员可根据报警器报警情况迅速判断是主干线路发生问题还是各分支线路发生问题,及时快速通知管理单位人员迅速赶到现场,制止控制破坏分子对电力设施的破坏或及时消除线路故障,减少损失。报警主机内置高性能可充电
电源,当遇到电网停电或人为破坏时,能保持不间断监控。
3.报警主机与中心接警系统主要功能
GSM防盗报警系统由报警主机和中心接警系统构成,当报警主机发出报警信号后,中心接警系统主要完成以下工作:
①负责管理及接收SK-380SMS报警主机的报警信号,可同时接收的报警信号数量:10,000个。
②电子地图显示功能,用户可通过扫描仪自动制作自行标注电子地图,也可使用已制作好的GPS电子地图,警情发生时,电子地图上就可显示警情发生地点。
③有壁挂式电子地图显示接口,可通过接口电路自行制作壁挂式电子地图,
信息显示量大。
④接到报警信号可自动打印报警资料。
⑤可设置接警后自动转警或人口转警(短信形式),再向上一级汇报警情,使用灵活方便。
⑥可定时对用户主机巡检,检测系统是否工作正常。
⑧功能强大的信息查询统计功能,可自动生成表格统计警情多发区,为供电公司加强保卫工作提供
信息。
⑨报警时屏幕显示用户的报警信息:用户主机编号、报警的电话号码、报警类型;用户名称、用户地址、所属部门、联系人及联系电话、出警
信息、出警电话、出警单位及出警路线等。同时,

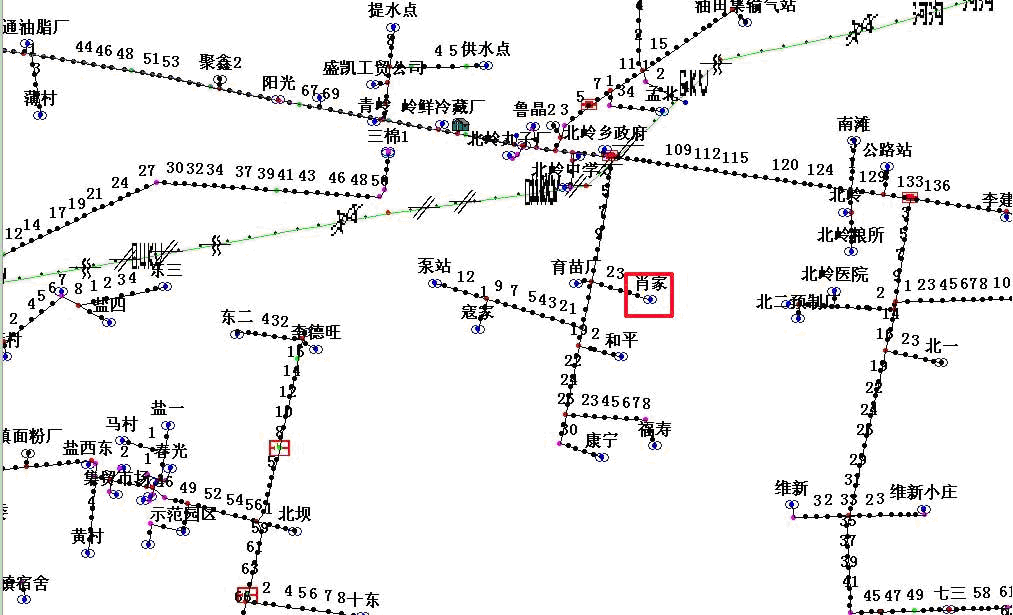

报警时点击电子地图显示报警点位置,如图2所示的红色地方闪烁。
4.GSM拨号电力线路变压器防盗报警系统主要特点
本报警系统具有安装灵活、工作稳定可靠、功能实用、质量优良等特点,适应室外各种环境(如烈日照射,下雨下雪)使用。该系统主要具有以下优点:
①
GSM拨号传送报警信息,信息及时,与其他同类型电力报警主机相比,不受传输距离、天气情况限制。
②八防区报告(4通用防破坏防区,1光电隔离防区,交流380V三相断电检测防区),光电隔离防区可用于扩充其它用途,如变压器超温告警等。
③
8个报警电话号码,可使用普通手机人工接警,可通过SK-2000SMS接警中心电脑自动接警,电子表地图显示,具有强大的联网报警功能。
④内置联动继电器,可联动控制其它电器设备。
⑤具有开机报告发送及远程巡检功能(测试报告和定时发送测试
信息),可及时发现报警主机工作是否正常。
⑥主机机箱采用三层壳体结构,冬天低温自动加热,夏天高温外层对流隔热。
⑦三相检测,能准确检测并上报任一相异常情况。
⑧内置12V免维护蓄电池,自动充放电控制,停电后自动切换,可续供24小时。
⑨用户配备小功率高压互感变压器,可用于高压电力线路的防盗割报警。
⑩该系统的报警主机
SK-380SMS探测到柜(箱)门被打开或停电、三相线被剪、来电事件发生、及防区所连接的探头检测到报警信息时,立即通过内置GSM系统向指定的电话号码(最多可设置8个电话号码,可以是‘95598’客户服务系统电话号码,也可以是负责人员的手机号码‘)发出报警信息。如果发到‘95598’,利用‘95598’ 客户
信息的
GPS电子地图定位,获取报警主机的电话号码,同时自动调出报警主机的位置图,值班人员根据位置通知维护人员现场检修。报警主机内置高性能可充电
电源,当遇到电网停电或人为破坏时,能保持不间断监控。
5.电力线路设施防盗系统投入运行后效果
在公司设立电力设施防盗报警监测中心,建立接警系统与95598’服务系统合二为一,报警中心安装服务器
1台,采集中心处理器1台,主站支撑软件(含操作系统及数据库管理系统),由专门值班人员管理,统一接警、处警。
我公司针对往年线路被盗情况,对县境内偏远10kV线路的调查摸底,在较偏远的
20条线路50个配电台区安装了防盗报警器。报警器安装位置在低压配电盘开关以下,对低压线路等设施的防盗也起到了一定的作用。安装前,连接好蓄电池电源,按照“线路防盗报警器安装位置信息表”确定供电所、变电站、线路和安装台区名称,输入停电时应拨电话号码,在该供电电源主干线和分支线停电的情况下,防盗报警器启动拨号系统,向95598客户
信息GPS电子地图定位系统发送报警信息,同时,自动弹出报警机的位置图,值班人员接警后,根据防盗报警系统上传的
信息和地理位置,及时通知该线路设施管理的供电所,维护人员接到报警后,按照“三级护线”要求,可在
20分钟以内对线路干线、支线进行全面巡视,减少了传统管理体制中不必要的中间环节,缩短了时间,在确保线路防盗安全的前提下,提高了供电可靠性。到目前,安装投运电力线路防盗报警器50台,运行效果良好。
6.结束语
GSM拨号电力线路变压器防盗报警系统投入运行后,构筑起一道电力线路和变压器的安全防线,对保证电力设备安全运行具有积极的意义。
