放电模块采用了大功率的电子负载技术，能瞬间承受高达100A（或200A）的冲击电流，以实现对电池负荷能力的检测。放电模块也可作为长时间放电负载，实现对电池容量的核对性测试及电池的活化维护。

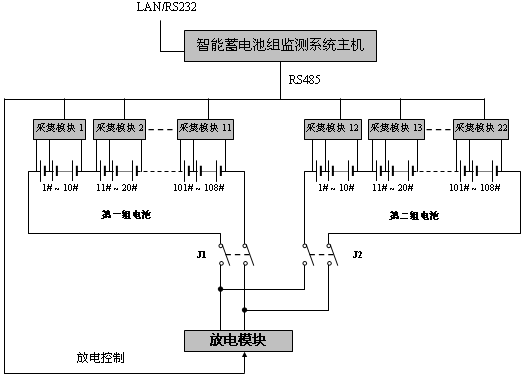

大电流瞬间直流内阻测试法是一种标准内阻测量方法，主要特点是准确度高，但实现难度较大，关键在于需要一个大电流负载电阻。本系统的大功率放电模块，能瞬间承受高达100A的冲击电流，以达到瞬间大电流内阻测试的要求。放电模块具有三重保护，用以保证设备使用安全可靠：第一级是一个能瞬时分断kA级电流的空气开关，第二级为大电流熔丝，第三级为带延时的保护继电器组。示意图如图二所示：
核对性放电容量测试：以0.1C10的放电电流进行核对性放电，从而测得蓄电池的真实容量。
放电模块接到来自放电控制模块的放电指令时，放电负载接通，电池通过负载放电，同时采集模块将快速采集每节电池电压的每一变化量，在监控主机中显示每节电池的特性曲线，实时显示每节电池电压的电压值和容量。
除放电控制设备对放电模块的放电启动/停止指令外，放电模块内部也设有计时器，如放电超时，将自动切断放电回路，即使电子开关损坏，放电回路也将被切断，从而大大提高了放电模块工作的可靠性。
放电模块还设有过流、超温等异常保护。同时放电模块工作时还受控于交流市电，在放电时如发生交流市电失电，放电模块将自动终止放电，保证直流系统向负载供电。
2．2蓄电池组监测系统特点
系统组成：监控主机、电池电压采集模块、放电模块、通讯接口板、服务器（网络版）。
在线自动监测单体电池电压、电池组组端电压、充放电电流和温度，数据采集快速准确，可记录电池充放电过程每一瞬间的变化，保证对电池的准确判别。
动态放电瞬间测量每一单体电池内阻及负载能力，快速判别电池性能。
核对性放电测量电池组容量，放电过程各项参数、曲线全程显示。
放电保护：出现单体电池电压低于设定值，放电时间、容量到达设定值，交流失电等情况之一，设备自动停止放电。
多种故障报警功能：电压超限、温度超限、电压均差值超限等，报警阀值自由设定。
自动存储报警
信息及动态放电、静态放电数据。
2．3远程监控系统的设计
远程实现对蓄电池组的核对性放电和内阻测试，可大大提高蓄电池组运行维护的效率，因此本远程监控系统的关键和难点是如何实现远程控制，为实现远程控制和操作，设计后的二次接线有关蓄电池部分如图三所示。
接合二次接线图，将原处于常闭状态的1Q3改为常开状态，图中J1-2、J1-4平时均为常闭状态，JM、J1-5平时为常开状态；远程控制的实现时序如下描述；
内阻测试时序：
① 断开J1-4，延时1秒后闭合J1-5；
② FD-B放电模块接收内阻测试命令后开始内阻测试；
③ FD-B放电模块充分散热后断开J1-5
④ 延时1分钟，闭合J1-4，完成内阻测试。
核对性放电时序：
① 闭合母联直流接触器JM；实现二段母线的联合；
② 断开J1-2，使充电装置和蓄电池组退出母线；
③ 断开J1-4，闭合J1-5
④ FD-B放电模块接收核对性放电命令，开始放电
⑤ 放电结束时，FD-B放电模块接收结束放电终止放电；
⑥ FD-B放电模块充分散热后断开J1-5
⑦ 闭合J1-4，对蓄电池组进行充电，同时检测组端电压和充电电流
⑧ 判断蓄电池组转入浮充后，闭合J1-2，投入母线
⑨ 断开JM，完成核对性放电和母线分段。

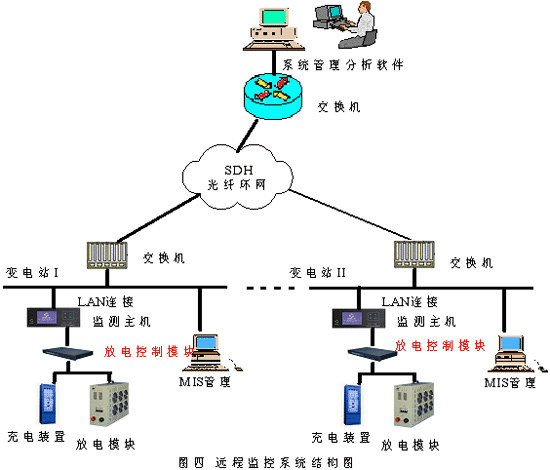

实现对放电模块控制的功能由安装与现场的放电控制模块完成，放电控制模块接收远程放电开始和终止命令的同时，分别根据内阻测试和核对性放电命令，完成对JM、J1-2、J1-2、J1-5直流接触器的闭合和断开操作，整个远程控制系统的结构图如图四所示。
如上图所示，整个监控系统包括三大部分：
服务器计算机管理和监控软件：软件实现远程核对性放电和内阻测试的控制，同时实时接收现场蓄电池监测系统上传的各
信息，统一进行数据存储、分析和WEB发布，以及各类报表的生成；
蓄电池组监测系统：实时监测蓄电池组状态，转发远程核对性放电和内阻测试命令，实时上传蓄电池组信息和放电状态
信息；
放电控制模块和放电模块：接收远程核对性放电和内阻测试命令，核对性放电和内阻测试的实现，以及对直流系统二次回路的控制。
6、结束语
本文介绍的蓄电池组远程维护管理系统具有模块化、
智能化、网络化的特点，不仅实现了蓄电池组
信息的实时在线监测，同时也具备了核对性放电和内阻测试功能，提供了蓄电池组监测维护的必要和可靠的手段。同时实现了对以上操作的远程控制和管理，体现了先进的设计思想，实现对蓄电池的维护方法由传统的定期检测转变为远程状态检测，提高了系统的
自动化程度和可靠性，具有较强的实际推广意义。
