通信楼机房电缆防火封堵专利型环保解决方案
[ 通信界 | 刘圣庆1,黎颂昇2, 张泳权2,邹更新2 1. 广州 2.广州国能电力工程器材有限公司 | www.cntxj.net | 2009/6/25 16:00:33 ]

  摘  要:电缆火灾事故严重影响通信楼机房的安全运行,通过对现行国内常见电缆防火封堵措施及其弊病的分析,本文提出了一种新型的电缆防火封堵的零维护解决方案,既能将可能发生的火灾限制在最小范围内,又能保证通信楼机房通信网的安全运行。
  关键词:通信楼机房;电缆防火;封堵工艺方案;美国STI专利型防火槽盒


0 前言
  近年来, 电信事业为适应信息快速传递的需要,程控系统设备向着复杂、昂贵的方向发展。要充分发挥信息传递的功能,必须通过电缆向外传递及向内接受。电信系统的快速更新、扩建、改建,使得电缆防火封堵越来越成为防火领域内的一大课题。由于电气设施、建筑、电缆布置等都向着复杂化、精细化方向发展,使得电缆封堵也具有越来越多的具体问题。
  电缆主要通过“竖井”、“水平井”、“桥架”等三种方式穿墙过洞,然而电缆由于“电起火”和诸多外因会引发火灾, 而且火焰沿电缆走向蔓延得相当迅速,据测定,火焰蔓延速度能高达2m/min,如果遇上“竖井”,火势蔓延会由于“烟囱”或“轰燃”效应而变得更加惊人。大量事实表明,一旦发生电缆火灾,扑救将非常困难。此外,由于电缆发生火灾时,会产生大量烟气,烟气中CO、CO2含量很高,而且生成氯化氢和氯气气体,它们往往会通过封闭不严的缝隙和孔洞弥漫到室内的电气装置,并形成一种稀盐酸导电膜附着在电气装置上,使设备、元件和接线回路的绝缘性能严重降低,这不仅加重了事故损失,还造成“二次”危害。因此要杜绝电缆火灾事故的发生和防止电缆着火蔓延,采取相应的电缆防火措施,改善电缆的防护效果,保证通信楼机房通信网的安全可靠运行是十分重要的。
1 目前国内电缆防火封堵措施
  防止电缆火灾延燃的措施有多种:封、堵、涂、隔、包、水喷雾等。实践证明最经济有效的办法是封、堵、隔。而对电缆大量涂、包等办法是不恰当的,一是不经济,费工费时成本高,二是对于紧排在一起的多根电缆,很难保证涂刷的质量,而且涂、包的材料时间长了易失效。
  现归纳常见电缆防火封堵方案如下:
  防火墙设置
  ① 以无机防火堵料为基材
  ② 组合式防火墙
      以有机防火堵料、 无机防火堵料、防火板及防火涂料相互配合组成防火墙。
  ⑵阻火隔层和电缆“竖井”封堵
  ① 小孔洞的封堵
  一般采用无机防火堵料与有机防火堵料配合使用。
  ② 大孔洞的封堵
  采用无机防火堵料、有机防火堵料及防火板组合封堵。
  采用上述方案虽然能有效起到防火作用,但存在着以下弊端:
  ⑴ 使用无机防火堵料灌注时容易擦伤电缆外皮,而且固化后增减电缆十分困难,使电缆不容易拆卸。
  ⑵ 由于有机防火堵料仅在封堵面积小于100cm2时才适用,因此有局限性。
  ⑶ 防火板的使用也和无机防火堵料一样,当运作中需更换或添加电缆时不便拆装,且易伤及其它电缆。
  ⑷ 有关防火涂料的弊端上面已叙述。
  因此,现在常用的封堵材料和封堵工艺比较落后,其封堵效果大多以标准模式进行检验认证,而较少采用更可靠的等效工况或实际工况进行检验认证,因此与实际封堵工程差异较大,故封堵效果难以保证。而且封堵材料本身在平时和遇火时存在环保性能的问题,有些防火封堵材料在高温下会产生浓烟或毒气,反而造成“二次”危害。
     选用的防火封堵材料与工况条件不匹配。
  当欲封堵的贯穿物在高温下易软化变形或烧蚀收缩时,应采用遇火膨胀型防火封堵材料,而不能仅“以不燃材填紧封实”为标准,否则贯穿物在高温下软化变形或烧蚀收缩后,会产生孔洞或缝隙,造成烟火蔓延串烧。
  当封堵部位处于频繁振动或变形的工况环境时,应采用具有柔性或弹性且不易变形收缩的防火封堵材料填紧封实,否则防火封堵部位会产生裂缝、破损甚至脱落,影响防火效能。

⑵ 采用的防火封堵工艺不合适。
  现在大多数防火封堵材料通过的是标准检测,测试时,其封堵厚度是240mm。但在实际封堵时,为求与楼板和墙体的平整,或受施工条件制约,往往达不到应封堵的厚度,因而也就达不到与其测试结果相同的防火等级。
   进行标准检测时,贯穿物占封堵面积的比率也很低。但在实际封堵时,对于电信行业,贯穿物占封堵面积的比率很大,因而仅依据标准测试结果来制定封堵工艺及选择封堵材料就不能保证防火封堵的可靠性了,而应该选用通过等效工况或实际工况检测过的防火封堵材料
  总之,上述电缆防火封堵方案都存在着需要熟练的施工人员现场操作和施工技术。因此,为解决这些弊端,现提供一种新型环保的电缆防火封堵解决方案,就是使用STI专利型防火槽盒,一种电缆防火封堵的零维护工程施工系统。

2 机房电缆防火封堵专利型环保工程施工系统
  STI专利型防火槽盒是一种针对通信楼机房电缆贯穿部位防火封堵工程的最新专利产品。它由二部分组成,外盒为镀锌钢构造,槽盒内部由膨胀型材料制成。能保护电线和电缆贯穿墙面,而不需其它防火填塞材料。对线缆具有自动调节密封性能,火灾发生时能迅速膨胀,密封其燃烧时所留下的空隙。
  防火槽盒外观为鲜亮的橙色,易于辨别,安装完成后即可使用。根据工作情况随时更换或增减线缆。施工简单快捷,不会破坏原有墙面及线缆的完整性,也不需重新铺设线缆。

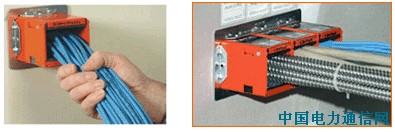

图1防火槽盒产品

2.1 新型环保防火封堵系统特点
  安装快捷,施工简单
  与传统的施工方法形成鲜明对比,整洁、专业的外观设计,容易移动、添加及更换电缆,可在墙壁建筑施工期间提前安装或预留孔洞后安装。
  实现防火以及烟密性气密性的最佳保护
  无论是否装有电缆,均能实现长达4小时的防火时效以及防烟的最佳保护,确保每次安装新电缆或更换电缆都能防火防烟,在防火防烟雾方面超越传统套管和胶泥效果。与常见防火封堵系统相比,无论空载或满载,STI专利型防火槽盒100%符合防火防烟要求。可实现 0-100%的电缆填充率。
⑶使用或运行时不需要额外的防火材料
  槽盒已内置防火封堵系统,无需使用密封胶、胶泥和其他防火封堵物料。内置密封系统可自动调节到适合的电缆负载量,无需调节、拆卸或重新安装阻火材料,保证任何时段都能实现防火封堵性能。
⑷快速反应膨胀
  槽盒内的膨胀材料遇到火灾或高温时可迅速反应膨胀,膨胀率高达 800%,迅速密封槽盒,以防止火焰与烟雾的扩散。

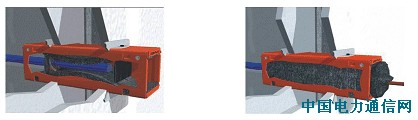

图2 槽盒内膨胀材料燃烧前后效果图
⑸具有环保安全性能
  防火封堵系统不含囟素,燃烧产物不会产生有毒的烟雾,不会造成“二次”危害,环保安全可靠。

2.2 单组或并联组合使用
  根据贯穿物孔洞的大小和不同用途的线缆,可自由组合使用槽盒。

3 组合槽盒
2.3模块楼板组合构件格栅系统
  对于大面积电缆贯穿楼板或电缆“竖井”大孔洞的封堵,可采用组合构件格栅系统。

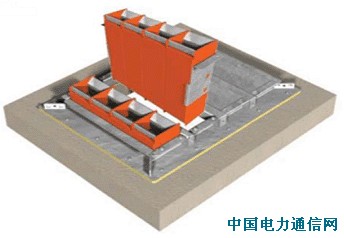

4 组合构件格栅系统
4 结论
  这种新型环保的电缆防火封堵工程施工系统解决了传统的封、堵、隔而出现的偏差问题,即:
  (1)要有完整的防止电缆火灾延燃的设计。
  (2)必须保证防火材料是合格产品。
  (3)必须保证防火封堵的严密性。
  (4)必须保证防火材料封堵的厚度。
  (5)必须保证防火封堵有足够的机械强度。

  参考文献:
  [ 1 ] DXJS1016-2007 《 电信机房防火封堵标准》
  [ 2 ] YD5002—1994   《 邮电建筑防火设计标准》
  [ 3 ] GB 50217—1994     《 电力工程电缆设计规范》
  [ 4 ] GB50016-2006    《建筑设计防火规范》
  [ 5 ] DLGJ154-2000     《电缆防火措施设计和施工验收标准》
  [ 6 ] GA 161—1997       《防火封堵材料的性能要求和试验方法》
  [ 7 ] 中华人民共和国工业和信息化部《通信建设工程安全生产操作规范》



1作者:刘圣庆1,黎颂昇2, 张泳权2,邹更新2 1. 广州 2.广州国能电力工程器材有限公司 来源:专网通信世界-中国电力通信网 编辑:顾北
