摘 要：简要地分析了在上海电力智能PCM应用现状和智能PCM设备的技术特点，并介绍了上海电力智能PCM网络优化方案。
关键词：电力 PCM网络 优化
近几年来，上海电力通信已建成以光纤SDH通信网为主的传输通信网，并正在改造成为以SDH为基础的多业务传输平台（MSTP）网络，信息传输容量和质量都有了质的飞跃，作为传输网的重要组成部分，PCM终端数量随着传输通信网的扩大也迅速增加，由于数量日益增长，网络越来越复杂，对传输通道的规划和网络管理造成困难，其设备成本和运行、维护以及管理成本占的比例也迅速增加。怎样合理地利用智能PCM本身技术特点，优化完善网络结构，提高网络的可靠性，并且规范设备配置，这就成为我们面临的急待解决的重大课题。
1 上海电力智能PCM应用现状
目前上海电网中大量的PCM终端配置都属于传统形式，设备本身的2Mbit/s传输方向需求仅为一个，最多达到二个，基本按照点对点的传输的要求来配置。存在的问题是设备利用率低，在网络越来越大和复杂的情况下，为了满足多方向传输的要求，只能在每一个方向上配置一对点对点的PCM终端，这就造成通信网中的PCM终端数量急剧增加，同时占用大量的2Mbit/s通道资源，这也是造成了SDH网络通道急剧拥挤的主要原因。
现在，随着上海电网自动化水平的迅速提高，各种技术的应用日新月异，各变电站也划分为集控站和受控站，按照上海电力生产的要求，调度电话，远动数据信息传输方向将增加或改变，如果按照以往的做法，必然投入大量的资金，在增加或改变的传输方向上增配PCM终端，这将使SDH主干网通道更加拥挤。为了更加合理地利用通信网中大量的PCM终端，满足上海电力生产的需求，适应网络不断变化的要求，并且提高设备效率和网络可靠性，建立灵活的电路调配手段，为此上海电力进行了智能PCM网络优化及配置原则研究，根据上海电网通信传输网络的实际情况，包括研究用户业务情况(220kV受控站、集控站、500kV变电站、电厂和地调及区调)，制定智能PCM网络优化方案及配置原则，对网中大量传统的PCM终端进行汇接优化组网，同时根据网络的实际情况，对传统PCM终端进行优化配置，以满足上海电力通信网络业务传输的要求，以对各级业务的传输通道进行规范，并提高智能PCM网络的网管能力，提高通信网络可靠性。
2 智能PCM技术特点
智能PCM设备是从传统DXC1/0设备演变而来的，可用图1的简化结构来描述，其传输接入端口与传输设备相连，用户业务接口与用户终端设备相连。设备的核心部分是交叉连接功能，参与交叉连接的速率等于或小于2Mbit/s。交叉连接速率与接入速率之间的转换是这样来完成的；首先，每个输入信号被分成n个并行的交叉连接信号，然后通过内部的交叉连接矩阵，采用时隙交换技术（TSI），按照预先制定的交叉连接图对这些信号进行重新安排，最后将这些重新安排后的信号复用成高速信号输出，整个交叉连接过程由连接至智能数字交叉连接设备（DXC1/0）的本地操作终端或集中网络管理系统来完成。 信息来自:输配电设备网

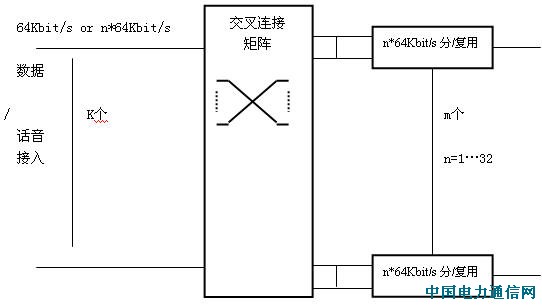

图1 智能PCM设备的简化结构 信息来自:输配电设备网
智能PCM设备其最高接入速率为2Mbit/s，最低接入速率为64Kbit/s，交叉连接速率为64Kbit/s，其主要功能是为通信网络提供快速、经济和可靠的64Kbit/s电路的数字交叉连接功能，适用于网络的汇接中心和节点站，它包括：本地接入业务的复/分用；为专用电路迅速提供可用路由；分离本地和非本地业务；接入业务的重新组织和分配；为突发事件迅速提供电路；当网络故障时，能迅速提供和恢复网络的配置。总而言之，它应具有终端复用、智能配线、交叉连接、上下话路和电路调配等功能；能够提供低、高速数据通道，ISDN基本或初始速率接入通道，话音通道以及2Mbit/s PCM电路等业务。当然，智能PCM设备不仅解决了复用和配线架问题，而且其高可靠性和为网络提供迅速有效的连接、保护/恢复功能，以及经济有效地提供各种业务这些优点，均具有很好的经济效益。
3 智能PCM网络优化方案
为了充分利用智能PCM的数字交叉能力，我们根据用户业务情况(220kV受控站、集控站、500kV变电站、电厂和地调及区调)，对网络分级分区，制定智能PCM网络优化方案，提高通信网络的可靠性，增强通信为电力生产服务能力，从而使整个传输网运行、维护和管理水平上一个新的台阶。
以一个典型的220kV的集控站地区的业务所需的各种64Kbit/s电路作分析，其电路主要有：市调-集控站电路、卢家湾-集控站电路、地调-集控站电路；市调-受控站电路、卢家湾-受控站电路、地调-受控站电路、集控站-受控站；另外还有一些区调-集控站电路、区调-受控站电路。如果按照传统的点对点的传输的要求来配置PCM终端，这就造成通信网中的PCM终端数量急剧增加，同时占用大量的2Mbit/s通道资源，我们按照220kV受控站、集控站具体区域划分，对智能PCM网络进行区域划分，共化分为西郊、蕴藻浜、春申、长春、青浦、文祥、浦建、惠南、临港、新潭、罗山等区域，选用集控站作为汇集点，对所辖的受控站的电路进行汇集、并与市调、卢家湾以及相关的地调进行传输，为了保证电厂通信，增加了杨行、顾路等区域，并选用杨行、顾路作为汇集点，对相关电厂的电路进行汇集传输。

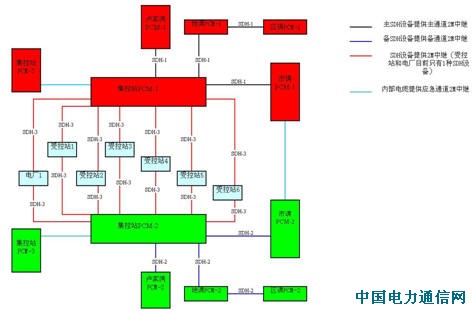

构建的网络优化结构如下：
如上图所示，为了提高网络的可靠性，区域内站点的PCM配置按其重要性进行分级，每个集控站、市调、卢家湾、地调至少配置主备2套以上PCM设备，实现主备PCM设备分离，受控站或电厂配置一套PCM设备，各种接口板实现冗余；同时对区域内站点的传输通道按其重要性进行分级，集控站至市调、卢家湾、地调的群路传输通道分别通过不同的SDH设备进行传输，实现主备传输通道分离，而集控站至受控站的传输通道分别通过不同的SDH 2Mbit/s中继路由,实现主备传输通道路由分离。
根据智能PCM网络优化方案，我们按照分级分区的原则，对各站点原有传统的PCM终端和传输通道进行优化配置，实施并完成优化组网工作。优化组网后，原来PCM终端只能作点对点连接转变成为了一个网络结构连接，从而在区域网内通过64Kbit/s汇集可以灵活作任意方向的传输连接。利用智能PCM网络结构，可以减少PCM终端数量的配置，经济效益十分明显，同时我们利用智能PCM数字交叉能力对原有传统的PCM终端进行汇接传输，提高了2Mbit/s传输通道的利用率，节约了许多2Mbit/s传输通道，一定程度上缓解了SDH主干网通道拥挤的情况。由于各站PCM终端根据其重要性，实现了主备或冗余配置，并且传输通道，实现了主备或路由分离，大大地提高了通信网络可靠性。通过
智能PCM网络优化的研究，对设备、各级业务的传输通道进行规范，为通信规划、基建工程提供设备配置原则和依据。
4 结束语
智能PCM技术是现代通信领域中一门比较成熟的技术，具有很多优点，合理地运用这门技术，可以以较小的投资代价，使电力通信网组网更先进、更可靠，营运成本更低，运行、管理和维护能力更高，更能适应电力通信专网的需要。
