摘  要：地处豫东平原的河南省尉氏县，区域面积较大，尉氏县供电局下辖13个变电站，全部是35KV变电站，没有专门的通信机房，通信设备放置在主控室内，2006年为了创建一流县级供电企业，对全局所有变电站通信系统进行改造
　　关键词：农网通信 防雷




　　地处豫东平原的河南省尉氏县，区域面积较大，尉氏县供电局下辖13个变电站，全部是35KV变电站，没有专门的通信机房，通信设备放置在主控室内，2006年为了创建一流县级供电企业，对全局所有变电站通信系统进行改造，通过租用中国联通（原网通）的光缆线路组建了县局到各个35KV变电站的星形光纤通信系统。2006年底，又对变电站的接入设备进行升级，加装以太网板，使站所合一的10个供电所的数据信息通过变电站的光纤传输到县局，改善了以前供电所通过VPN传输速度慢，易掉线的现状。如下图所示：

　　2007年7月份，一场雷雨过后，我局的南曹、十八里两个供电所的电脑终端不能连接到县局，经过检查发现，供电所交换机和变电站交换机全部损坏，光纤接入设备的以太网板接口损坏。而通信设备的电源系统及其它业务接口板（如四线EM、话路接口）运行正常。



 　　经分析，此次出现的两个站、所交换机及以太网接口板损坏现象，是由于两个所遭受雷击后，虽然有交换机进行隔离，但由于供电所和变电站的交换机距离较远（一般为40-80米），两点之间的地电位差增大，通过网络接口串入，首先造成供电所和变电站的以太网交换机烧毁，又造成反击损坏以太网板接口电路。并不是通信电源和通信设备被雷击后引起的故障，是属于网络信号的防雷出现了问题。

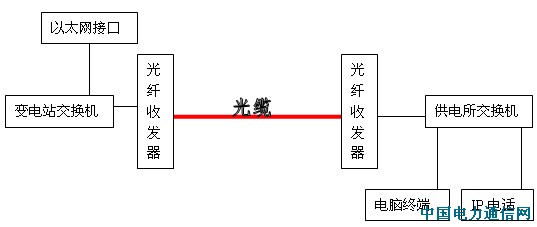

　　经过此次事故以后，我们对供电所和变电站之间的网络传输采取了一些措施：在供电所和变电站之间增加一对光纤收发器，在站所之间敷设光缆来代替原有的网线。如下图所示：

　　经过改进后供电所和变电站之间的交换机采取了光电隔离措施，一来传输距离远，数据更不容易丢包，二来对两端的信号进行隔离，三是光纤传输抗干扰、防雷电效果更好，使设备更能安全稳定运行。运行两年来，再没有发生过同样的事故。
