3.3 母线绝缘监测模块
母线绝缘监测模块采用TI公司MSP430F2013作为主控制器,利用485总线与监控装置通讯,可同时监测正控制母线和负控制母线的对地绝缘电阻,也可测出正负控制母线的对地电压,直接判断出正控制母线接地或负控制母线接地, 并且测量控制母线总电压。
3.4开关量监测模块
该模块采用 TI公司MSP430F2012作为主控制器,下放式安装结构,利用485总线与监控装置通讯,每个模块可同时监测8路开关量,每路开关量均通过光电隔离,隔离电压4000V,开关量判断最小时间1ms,可设置软件抗抖动处理,具有硬件抗干扰措施,由通信电源提供主工作电源。
3.5 直流放电负载简介

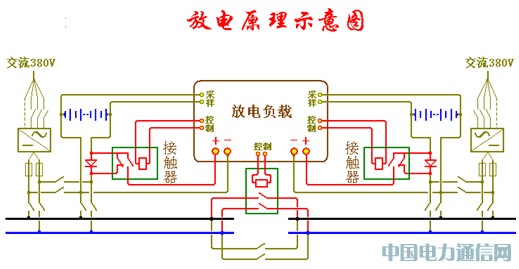

直流负载可以对两组电池进行负载放电和内阻测试,配有4路控制输出,可以完成电池组虚脱机,电池组放电,内阻测量,电池组切换,母线并列等远程控制操作。
3.6报警通知装置
报警通知装置默认采用 SIEMENS GPRS/GSM MODEM, 通过RS232连接安装服务器上,支持中国移动和中国联通SIM卡,报警通知方式采用短信方式。
3.7服务器软件
服务器软件负责与每个变电站的监控终端通信,接收监控终端发来的所有数据,并且存储每个子站发来的报警数据和需要保存的历史数据,查询每个装置的设置,更改每个装置的设置...
服务器软件采用MSVC++6.0开发,全部采用高效率C++代码。
采用MicroSoft SQL Server 2006数据库作为数据库服务器。
3.8系统监控软件

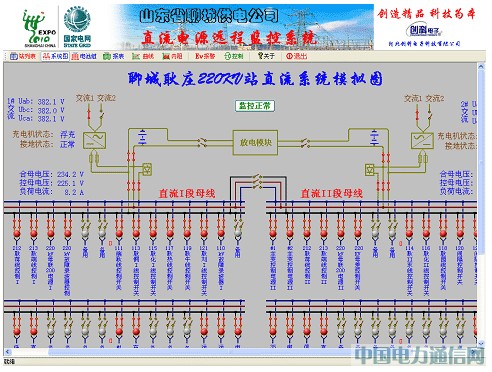

系统监控软件负责监控和浏览所有监控终端发送来的数据 ,可设置每个变电站的直流系统模拟图,并可在模拟图上直接显示出控制母线电压,合闸母线电压,每个空开的运行状态及电池组温度等信息,可以用表格形式查看每节电池的当前电压,也可以用曲线或表格的形式进行对比,查看历史运行曲线等功能,查看和远程更改现场采集模块的相关设置等远程控制信息,全部采用中文界面,操作简便,功能强大,报表丰富。
此界面的每个 信息和位置信号完全动态指示实际设备的工作状态 (包括馈线空开状态、充电机状态、接地状态、母线电压、负荷电流、开关状态、交流工作状态、交流电压、母线电压等信息),并且采用组态化设计,用户可根据变电站现场实际变动自行更改模拟图,只要简单设置信号对应关系即可实现新增信号的动态显示。

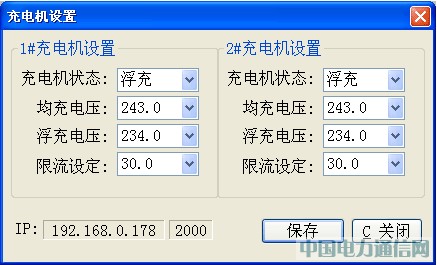

l 远程充电机参数设置及均浮充转换
可以远程更改充电机均浮充电压参数和远程更改充电机均浮充状态,如果直流屏支持更多设置可根据现场实际参数增加更多参数。

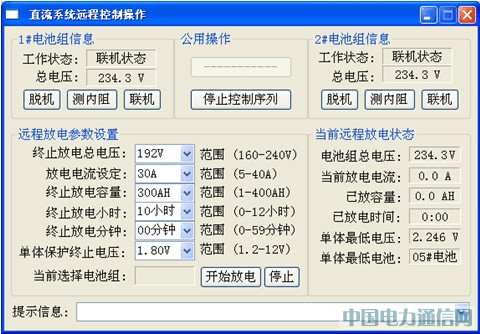

l 远程放电及远程控制界面:
此界面可以远程设定恒流放电模块的电池组总电压保护值、放电电 流、放电容量保护值、放电时间保护值、单体电池电压保护值等重压保护条件,命令启动或停止放电操作,实现远程进行核对性容量试验操作,启动放电后可查看当前放电进度、放电容量、电池组总电压、单体最低电压等放电过程中关心的重要参数,并且可以实现母线运行模式切换等操作。
|
