融合、演进、极简——中兴通讯UniSite站点解决方案
[ 通信界 / 陈亮 / www.cntxj.net / 2018/11/13 21:28:35 ]


随着5G商用化部署的脚步越来越近,业界从关注5G技术创新、产品功能实现逐步转移到实际的建网部署,而无线站点作为5G网络的重中之重占据网络投资的80%以上,自然成为业界尤其是运营商、设备商共同面临的课题和挑战。

1.四世同堂的无线站点,如何融入5G

相比于2G/3G/4G/NB网络,5G由于频谱特性和业务特性的复杂度,它的网络建设部署更复杂,尤其无线站点部署面临更大的挑战,主要包括:

更多的站点需求:5G第一阶段部署主要以3.5~5GHz的中频段为主,相比于sub3G以内的2/3/4G/NB网络,5G需要更多的站点才能实现较好速率体验下的连续覆盖,新的站点获取必然面临巨大的资金成本和时间成本。而5G中后期部署的高频mmWave网络主要用于热点城区的密集组网,需要更多的甚至密集的站点,这更要有新的建站思路。
更难的站点获取:一方面在新站点的获取上面临挑战,尤其是5G初期主要从城区开始,新站点获取更难,另一方面在现有网络站点的获取上,面临物业空间限制越来越大,租金越来越高。
更多的设备:5G引入给站点带来更多的设备,除了租赁费用的提升,多种制式多个频段的设备部署和运维更加复杂。
如何保护网络投资:运营商的网络投资需要保护,一方面现网如何利旧和演进,另一方面新建的网络如何长期保值和增值?
如何降低对现网的影响:一方面在5G的工程部署中如何避免或降低现网业务中断影响,另一方面5G网络对现网网络性能例如干扰等影响如何规避?
2.中兴通讯UniSite,简化站点,全面融入5G

中兴通讯深刻理解运营商5G部署面临的挑战,为了解决这些挑战,我们首先提出5G站点部署的思路:

最大化现有站点效能:现有站点是运营商宝贵的资源,应该想尽办法来挖掘站点价值最大化站点效能,例如多模多频融合设备、大容量设备、高集成设备、高阶MIMO设备的引入来减少设备数量使得单一站点可以容纳更多的频段和制式,并且提升单一站点频谱效率。
低成本快速部署新站点:根据不同的站点环境匹配相应的站点方案,有效利用环境资源,规避大众敏感情绪,例如商业街热点覆盖可以采用灯杆建站。
降低现网业务影响:一方面利旧和保护现网设备,尽可能降低现网业务影响,除非现网设备陈旧,不具备演进能力,可以在5G部署的同时进行整体搬迁改造。另一方面实现4G和5G解耦,除共站共享基础设施外5G单独配置、单独维护、独立组网。
基于这样的思路,中兴通讯推出了UniSite解决方案(参见图1),基于融合的理念全面简化站点从而最大化站点效能,实现5G的快速低成本引入。UniSite的亮点及方案带给客户的价值主要如下:

全系列站点方案匹配客户多样化的场景覆盖需求:UniSite站点方案系列包含Macro site,QCell site,Pad site,iMacro site等几种场景方案,以最优的性价比匹配5G不同场景的站点引入。
全制式BBU,打造高性能网络:新一代基于虚拟化平台的BBU V9200经过多年的研发积累和外场测试,在2018年具备预商用能力,2019年实现规模商用。V9200支持2/3/4/NB以及5G全制式,并且是全球基于2U高度的最大容量BBU。同时V9200集虚拟化和IT平台优势于一身,实现无线网络的弹性容量、开放接口、使能本地化创新业务,并支持CRAN、DRAN灵活组网。
多模多频融合射频单元,简化站点,降低TCO:基于大量站点多频段多制式共存的局面,中兴通讯在SDR多模的基础上,近几年推出多款超宽带射频单元UBR(UBR, Ultra Broadband Unit)支持多频,例如支持800M+900M的UBR、支持1800M+2100M的UBR,这样站点设备数量显著减少,简化了设备数量,对站点需求降低的同时也降低了TCO。同时推出多款5G AAU/RRU产品,匹配不同的覆盖场景,例如64TR覆盖城市高话务区域,16TR覆盖一般区域,这些设备也是具备软件升级平滑演进支持4G+5G混模。
极简天馈系统为5G引入创造条件:传统站点天馈系统有大量单频天线,因此一个多频网络共存的站点,天线数量很多,运维费用高的同时不利于网络扩展。近几年天馈系统发展趋势是逐步推出多频天线整合天馈系统,中兴通讯推出多款多频多端口天线,根据场景需要以最优性价比整合天面降低TCO,其中典型整合方案是所有sub3GHz无源天线整合在一根天线中,引入5G AAU之后形成1+1的天馈系统方案。同时也有将sub3GHz天线与RRU整合成多频AAU,进一步减少了射频系统对天面空间的需求,降低TCO。
新一代Flexhaul传输设备,前面迎合5G业务承载需求:新一代基于FlexE和SDN技术的承载产品,以业界领先的5G承载技术应用,实现超低时延、超高时钟精度、高可靠性等性能指标,全面满足5G业务需求。
新一代室外机柜及电源,满足4G+5G大容量需求:基于5G引入的需求考虑,中兴通讯开发了新一款室外大容量机柜,尽管容量大幅提升,但是机柜外形尺寸与旧版本机柜完全一致,安装接口也保持一致,这样保证了与现网机柜及设备的良好兼容性。新一代机柜支持B8200+V9200叠加部署,并可内置5G传输设备,实现all-in-one高集成一体化功能。同时机柜嵌入的新一代电源模块,最大直流输出350A,数量空开最多可接入21个RRU和AAU,并且系统电源效率达到98%。


图1 中兴通讯UniSite站点示意图

3.中兴通讯UniSite,全系列场景,快速部署5G

中兴通讯充分考虑站点场景的差异性,推出了全系列场景站点解决方案(参见图2),包括基于普通宏站的Macro site、室内热点覆盖的QCell site、局部热点和盲点的pad site、商业街道及公园等热点覆盖的iMacro site。

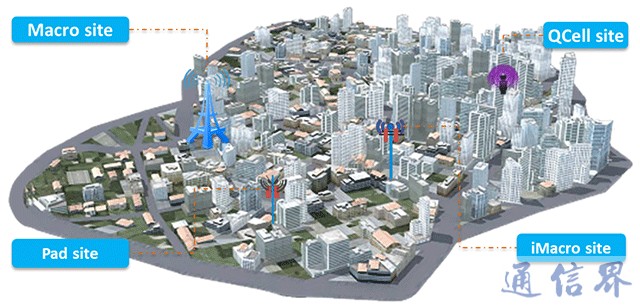

图2 中兴通讯UniSite全场景站点覆盖示意图

Macro site:包含室内型站点和室外型站点,其中室外型站点越来越成为主流,一体化室外宏站简化站点部署、降低能耗、减少站点占地面积和租赁费用。中兴通讯UniSite室外宏站,集新一代室外大容量机柜、全制式BBU以及支持多种传输设备,全面满足5G引入的需求,在5G覆盖方面,推荐64TR AAU做城市热点区域部署,16TR AAU做一般区域部署,从而实现高性价比的5G宏覆盖。同时,对于中兴通讯存量网络,在5G共站部署中,可以用新一代机柜替换现网机柜(型号BC8910A),在不增加占地的情况下引入5G,并且可完全利旧现网的设备如BBU、电源、传输、蓄电池柜等。当然,如果站点有足够空间条件新增机柜,可以新增一套室外机柜单独配置5G,这样的好处是在5G部署中对现网业务无中断,两套系统可以独立运维。

QCell site:室内覆盖一直是移动互联网时代非常重要的场景,在2G/3G时代主要以室内分布式系统DAS为主,在4G时代发展到small cell点覆盖模式。中兴通讯在4G室内覆盖主打QCell site方案,采用BBU+pBridge+pRRU组网模式,支持多模多频融合室内覆盖,支持PoE简化网络部署。发展到5G室内覆盖,则在现有的4G QCell基础上通过级联5G pRRU轻松实现叠加5G QCell覆盖。同时中兴通讯也推出4G+5G共模的QCell产品,进一步简化室内覆盖部署。

Pad site:在网络覆盖中往往有一些局部区域是宏网渗透不到或者厚度不够的地方,渗透不到就需要补盲,厚度不够就需要局部补热。这些区域包括狭窄街道小巷、桥隧、小型场馆、旅游休闲场所(例如度假村),这些地方往往存在站址少、供电难、空间不足等难题,建设宏站是不划算的,需要有一种经济快捷的站点方案。中兴通讯Pad site方案正是迎合这种场景需要,它包含Pad BBU、Pad RRU、Pad电源、Pad蓄电池四种设备,小巧并且具有很好的隐蔽性,可以通过路边抱杆、挂墙轻松实现零占地一体化建站。

iMacro site: iMacro设备主要应用于街道路边站点实现商业街区热点低成本绿色覆盖。基站设备形态设计成圆柱形类似于灯管,安装在街边路灯杆上,具有很好的隐蔽性,整体环境美观性也大大提升。iMacro设备具备多模多频融合(1.8G+2.1G的UBR),集成天线形成多频AAU系统,BBU拉远部署,利用城市街道光纤到站和市电,可实现零占地快速低成本建站。iMacro设备具备同频段软件升级到支持5G,也将推出新频段5G iMacro产品。

4.总结

中兴通讯UniSite解决方案,全面解决运营商5G站点部署面临的挑战,为运营商提供高性价比的解决方案,其价值总结如下:

高性能:1)站点超大容量,新一代基于虚拟化平台超大容量BBU,超宽带UBR,新一代5G传输设备及新一代大容量室外机柜;2)多制式融合及协同;3)高可靠性适应各种站点环境。
低TCO:1)最大化利旧现网设备保护运营商投资;2)多频多模减少站点设备数量降低投资并实现长期平滑演进;3)节约占地及能耗。
易部署:1)多模多频融合设备简化站点安装;2)all-in-one高集成室外机柜简化安装;3)灵活的差异化场景站点方案实现快速部署。



作者:陈亮 合作媒体:移动通信 编辑:顾北
