Spectrum仪器推出用于4.7GHz信号采集与分析的全新数字化仪卡
[ 通信界 / 静姝 / www.cntxj.net / 2023/9/13 21:08:40 ]


Spectrum仪器全新旗舰型号集10GS/s、12位分辨率、4.7GHz带宽与12.8GB/s数据流传输于一体


中国北京,2023年9月13日讯——Spectrum仪器今日宣布旗下高速PCIe数字化仪M5i系列旗舰产品推出两款新型号。这两款新产品具有超宽带,在4.7GHz衰减为-3dB或在5GHz衰减为-5dB。M5i.3360与M5i.3367型号可分别提供单通道和双通道。每张卡片的采样率高达10GS/s并拥有12位垂直分辨率,该设计为在GHz范围内进行精准信号采集和分析提供了极大的帮助。超宽带与快速采样的完美搭配能够实现信号从直流到奈奎斯特极限(采样率的一半或高达5GHz)的频率内容分析,非常适合激光系统、半导体测试、光谱学、反射测量以及各种RF应用中使用的快速信号处理。

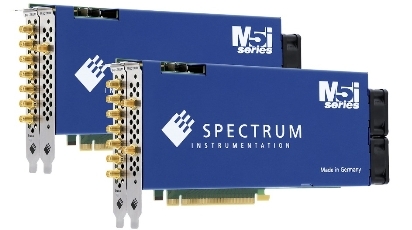

Spectrum仪器两款全新顶级型号:10GS/s采样率,12位分辨率以及3-4.7GHz扩展带宽


Spectrum仪器首席技术官Oliver Rovini表示:“此次推出的全新数字化仪卡是迄今为止在4.7GHz频段带宽能力最强的产品。这也意味着在更高的频率下,信号衰减也会降低。此外,新产品还可以检测和测量更快的脉冲和信号边缘速度。对于任何想要测量和研究高频电子信号的科学家和工程师而言,带宽都是至关重要的。我们的旗舰产品数字化仪系列是基于12为ADC技术设计,目前已经开发出7种不同信号的产品,采样率为3.2 GS/s到10 GS/s,带宽从1 GHz到4.7 GHz。此系列产品能够完全满足客户的不同需求。”


板载内存和卓越的数据流速度


为了处理多样化的输入信号,灵活的前端电路具有从±200 mV到±2.5 V的可编程满刻度范围以及输入偏置,进而增强了原始采集性能。采集的数据可以存储在4GB (2GSamples)的板载内存(16GB或8GSamples可选)中,并通过PCIe总线以最快的速度进行传输。M5i系列的所有卡片都使用16通道、Gen3及PCIe技术,采集的数据能够以惊人的12.8 GB/s传输。板载存储器可以用作环形缓冲器,就像传统示波器一样工作,也可以用作连续数据流的FIFO-buffer。此外,数据也可以发送到PC内存进行存储或直接发送到CPU和基于CUDA的GPU进行定制信号处理和分析。


记录模式和触发模式


信号采集可以在单激发或多波形记录模式下使用。即使在触发率非常高的情况下,多波形记录仍然能够获取多个事件。包括触发时间戳在内的常规边缘触发也可以通过多个复杂的触发模式来增强。这些模式有助于捕获各类事件,其中包括Window、Re-Arm、延迟和软件触发器以及使用卡输入(通道、触发器和数字线)来设置基于布尔逻辑的特定触发条件的能力。


驱动程序和软件


新产品非常适合自动化测试系统,并配备了在电脑的Windows或Linux操作系统所需的全部必要工具。为产品提供的SDK使用户能够使用各种主流语言进行编程,其中包括C、C++、C#、Delphi、VB.NET、J#、Python、Julia、Java、LabVIEW以及MATLAB。SDK包含了所有必备的驱动程序库以及许多编程示例。另外,对于不想编写代码的用户,Spectrum仪器公司还提供了SBench 6 Professional。SBench 6是一个强大的测量GUI,用于卡片控制。它具有展示、分析、存储和文档功能。它还包括用于FFT和频域分析的处理技术,以及用于提升时间测量的数据插值。


五年质保


M5i.3360-x16 与 M5i.3367-x16型号产品均享有5年质保。Spectrum仪器将为产品免费提供软件与固件更新。此外,Spectrum仪器经验丰富的工程师团队也将在产品的生命周期内为客户提供支持。所有数字化仪卡均可在收到订单后的4-6周内交付使用。


了解更多信息,请访问www.spectrum-instrumentation.com。


关于Spectrum仪器


Spectrum仪器成立于1989年,迄今为止设计和研发了多款模块化数字化仪及发生器产品,其中包括PC卡(PCIe和PXIe)以及独立以太网设备(LXI)。在过去30年间,Spectrum获得了业界的广泛认可,旗下产品也被用于行业领军企业及一流大学的众多产品和科研项目中。Spectrum仪器总部位于德国汉堡附近的格罗斯汉斯多尔夫,凭借卓越的技术能力和优质的客户服务享誉全球。
